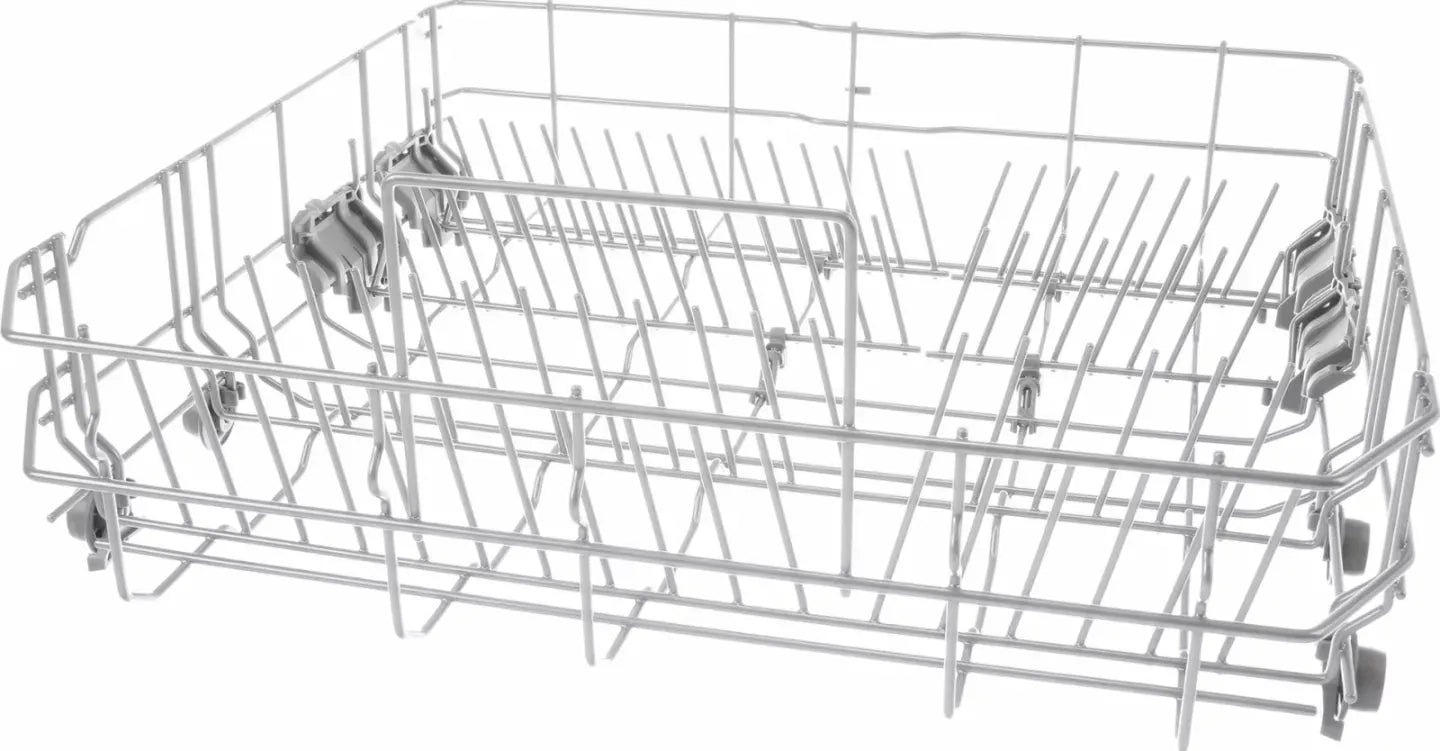

Spodní koš se čtyřmi sklopnými řadami trnů do myčky nádobí

Tento spodní koš se čtyřmi sklopnými řadami trnů do myčky nádobí je originální náhradní díl B/S/H/ s kódem 20002434. Je určen pro vybrané myčky nádobí podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Koš tvoří hlavní spodní úložnou úroveň myčky. Slouží především k bezpečnému rozmístění talířů, hlubokých talířů, poklic, hrnců, pánví, pekáčů, mís a dalšího rozměrnějšího nádobí tak, aby mezi jednotlivými kusy mohla během programu volně proudit voda.

Oficiální označení výrobce uvádí spodní koš v šedém až stříbrném provedení se čtyřmi sklopnými trnovými částmi. Sklopné trny umožňují upravit vnitřní uspořádání koše podle tvaru právě vkládaného nádobí.

Ve vzpřímené poloze vytvářejí trny jednotlivé mezery vhodné zejména pro talíře a poklice. Po sklopení některé části vznikne rovnější plocha pro větší hrnce, mísy, pekáče nebo jiné nádoby s nepravidelným tvarem.

Balení obsahuje 1 spodní koš v provedení dodávaném výrobcem. Samostatný košík na příbory, spodní ostřikovací rameno, vodicí kolejnice myčky a další odděleně vedené příslušenství nejsou automaticky součástí dodávky.

Aktuální díl 20002434 nahrazuje starší originální koše 20002544, 20002227, 20002126, 00774181 a 00771617. Nahrazení platí pouze u spotřebičů, pro které je nový koš potvrzen v katalogu podle úplného E-Nr. a výrobního indexu.

K čemu slouží a kdy je potřeba výměna?

Spodní koš udržuje nádobí ve stabilní poloze během napouštění, mytí, oplachování a sušení. Jeho konstrukce současně ponechává dostatek volného prostoru pro průchod vody ze spodního ostřikovacího ramene.

Správné rozmístění nádobí je důležité nejen pro kvalitu umytí, ale také pro volné otáčení ostřikovacích ramen. Pokud je koš deformovaný, některé nádoby mohou být příliš nízko, zasahovat do pohybu ramene nebo se během programu navzájem dotýkat.

Výměnu spodního koše doporučujeme zejména v těchto případech:

• Drátěná konstrukce koše je výrazně deformovaná.
• Některá nosná část je prasklá nebo oddělená.
• Jeden nebo více trnů je ulomených.
• Trny jsou natolik ohnuté, že již nedrží nádobí ve správné poloze.
• Ochranná povrchová vrstva je rozsáhle poškozená.
• Na odkrytých místech konstrukce vzniká koroze.
• Koroze se rozšiřuje pod okolní ochrannou vrstvu.
• Z koše vznikají rezavé částice nebo skvrny.
• Sklopné části se uvolnily z uchycení.
• Sklopné trny nelze udržet ve vzpřímené poloze.
• Jednotlivé řady samovolně padají nebo se při manipulaci vyklánějí.
• Sklopný mechanismus se zadrhává kvůli deformované konstrukci.
• Koš se při vysouvání naklání nebo zachytává o vnitřní části myčky.
• Koš nelze rovnoměrně zasunout do mycího prostoru.
• Některé kolo nebo jeho uchycení se opakovaně uvolňuje.
• Držák kola je prasklý nebo deformovaný.
• Koš je poškozený po pádu, nárazu nebo neodborné opravě.
• Těžké nádobí trvale prohnulo dno nebo boční části.
• Spodní ostřikovací rameno naráží do nádobí kvůli deformaci koše.
• Původní koš chybí nebo byl nahrazen konstrukčně nesprávným dílem.
• Starší koš 20002544, 20002227, 20002126, 00774181 nebo 00771617 má být nahrazen aktuálním dílem 20002434.

Obtížné vysouvání koše nemusí být vždy způsobeno celým košem. Příčinou může být také poškozené jednotlivé kolo, cizí předmět v dráze, deformovaný vodicí prvek, nesprávně nasazený doraz nebo nečistota v okolí dveří.

Před objednáním kompletního koše proto zkontrolujte, zda nelze problém odstranit výměnou samostatného kola, držáku, klipu sklopných trnů nebo jiné menší součásti.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je navržen pro odpovídající vnitřní uspořádání určených myček. Díky tomu:

• Vytváří hlavní spodní úložnou úroveň pro nádobí.
• Je vhodný pro talíře, poklice, hrnce, pánve, mísy a další rozměrnější nádoby.
• Obsahuje čtyři sklopné trnové části.
• Umožňuje upravovat uspořádání podle tvaru nádobí.
• Ve vzpřímené poloze trnů pomáhá oddělovat jednotlivé talíře.
• Po sklopení vytváří rovnější plochu pro velké nádoby.
• Pomáhá udržovat nádobí ve stabilní poloze během programu.
• Umožňuje průchod vody mezi jednotlivými kusy nádobí.
• U katalogově kompatibilní myčky zachovává potřebný prostor pro spodní ostřikovací rameno.
• Odpovídá určenému způsobu vedení a vysouvání koše.
• Má šedé až stříbrné provedení odpovídající originálnímu katalogovému dílu.
• Je vhodný jako náhrada zkorodovaného, deformovaného nebo jinak poškozeného koše.
• Nahrazuje několik starších originálních provedení.
• Dodává se jako 1 kompletní spodní koš.

Provedení, rozměry a obsah balení

Díl 20002434 je v katalozích uváděn jako spodní koš do myčky, spodní koš na nádobí, dolní mycí koš, spodní výsuvný koš, lower crockery basket, lower dishwasher rack, Unterkorb nebo Geschirrkorb unten.

• Katalogové číslo BSH: 20002434
• Výrobce: B/S/H/
• Provedení: spodní koš na nádobí
• Barva: šedá až stříbrná podle označení konkrétního katalogu
• Sklopné prvky: 4 sklopné trnové části
• Délka: přibližně 525 mm
• Šířka: přibližně 520 mm
• Výška: přibližně 145 mm
• Nahrazené díly: 20002544, 20002227, 20002126, 00774181 a 00771617
• Obsah balení: 1 spodní koš

Rozměry přibližně 525 × 520 × 145 mm jsou oficiální rozměrové údaje výrobce. Mohou být měřeny včetně nejvíce vystupujících částí koše, proto nemusejí přesně odpovídat rozměru samotného dna nebo vzdálenosti mezi vodicími prvky.

Přesný materiál, hmotnost a technické složení povrchové vrstvy nejsou ve veřejně dostupných oficiálních údajích jednoznačně specifikovány. Tyto parametry proto nelze bezpečně doplňovat podle podobného koše.

Pro kompatibilitu nejsou rozhodující pouze celkové rozměry. Důležitá je také poloha a provedení kol, tvar bočních částí, výška koše, rozložení trnů a prostor potřebný pro ostřikovací rameno.

Čtyři sklopné trnové části

Koš je výrobcem uváděn v provedení se čtyřmi sklopnými trnovými částmi. Tyto pohyblivé prvky umožňují měnit vnitřní uspořádání podle aktuální náplně myčky.

Ve vzpřímené poloze jsou trny vhodné zejména pro:

• Mělké a hluboké talíře.
• Dezertní talíře.
• Poklice vhodných rozměrů.
• Menší prkénka nebo ploché nádoby, pokud to dovoluje návod myčky.

Po sklopení mohou vytvořit prostor například pro:

• Hrnce.
• Pánve.
• Pekáče.
• Velké mísy.
• Rozměrnější servírovací nádoby.
• Nádobí s nepravidelným nebo vypouklým tvarem.

Sklopné části ovládejte pouze způsobem určeným jejich konstrukcí. Netlačte silou na jednotlivé trny, pokud je mechanismus zablokovaný.

Pokud některá řada nedrží ve vzpřímené poloze, zkontrolujte její klipy, otočné body a zajišťovací části. U některých závad lze vyměnit pouze příslušný upevňovací díl.

Nejedná se o horní koš

Díl 20002434 je spodní koš myčky. Je určen pro dolní úroveň mycího prostoru a obvykle nese těžší a rozměrnější nádobí.

Nejedná se o horní koš určený převážně pro šálky, sklenice, misky a menší kusy nádobí.

Horní a spodní koše se liší rozměry, konstrukcí kol, výškou, rozložením trnů a způsobem vedení. Nelze je vzájemně zaměňovat.

Spodní koš se zpravidla pohybuje po vodicích plochách vytvořených ve dveřích a na dně mycího prostoru. Horní koš naproti tomu používá boční výsuvné kolejnice.

Nejedná se o samostatný košík na příbory

Některé myčky používají ve spodním koši samostatný vyjímatelný košík na příbory. Tento košík je oddělenou součástí a může mít vlastní katalogové číslo.

Díl 20002434 je hlavní spodní koš. Samostatný košík na příbory není automaticky součástí dodávky, pokud jej aktuální balení výrobce výslovně neobsahuje.

Pokud potřebujete současně vyměnit košík na příbory, ověřte jeho správné originální číslo podle E-Nr. myčky.

Košík z jiného provedení může být příliš široký, bránit sklápění trnů nebo zasahovat do pohybu ostřikovacího ramene.

Nahrazené díly

Aktuální spodní koš 20002434 nahrazuje podle oficiálních katalogů následující starší originální čísla:

• 20002544
• 20002227
• 20002126
• 00774181
• 00771617

Některé z těchto čísel mohou být uvedeny ve starší servisní dokumentaci, na původním obalu, na faktuře za dřívější opravu nebo v historickém katalogu náhradních dílů.

Aktuální náhrada se může od původního koše lišit odstínem, rozložením některých drobných částí nebo konstrukčními detaily, které byly výrobcem upraveny.

Samotná přítomnost některého staršího čísla však nestačí bez ověření, že je díl 20002434 potvrzen také pro konkrétní výrobní index spotřebiče.

Poškození ochranného povrchu a koroze

Koše myček jsou během každého programu vystaveny vodě, vysoké teplotě, mycím prostředkům, soli a mechanickému kontaktu s nádobím.

Pokud se ochranná vrstva poškodí a odkryje nosná konstrukce, může v místě vzniknout koroze. Ta se může postupně rozšiřovat pod okolní povrch a oslabovat jednotlivé trny nebo spoje.

Mezi časté příčiny poškození patří:

• Opakované nárazy ostrých hran nádobí.
• Kontakt s noži a jinými ostrými předměty.
• Silové ohýbání trnů.
• Ukládání nadměrně těžkých nádob.
• Mechanické poškození nevhodným nástrojem.
• Dlouhodobé používání již odkrytého nebo rezavého místa.
• Poškození při přepravě nebo stěhování spotřebiče.

Drobné povrchové poškození lze odborně posoudit a případně opravit prostředkem určeným přímo pro koše myček. Univerzální barva, lepidlo nebo běžný lak nemusí odolávat teplotě a mycí chemii.

Pokud je koroze rozsáhlá, konstrukce je oslabená nebo jsou trny již částečně oddělené, je bezpečnější vyměnit celý koš.

Kolečka a vedení koše

Spodní koš se musí po otevřených dveřích a navazujícím vedení pohybovat rovnoměrně. Pokud se naklání nebo zadrhává, zkontrolujte všechna kola a jejich držáky.

Mezi možné závady patří:

• Prasklé nebo chybějící kolo.
• Vymačkaný otvor kola.
• Prasklý držák nebo osa kola.
• Kolo zablokované střepem nebo zbytkem potraviny.
• Deformovaná boční konstrukce koše.
• Nesprávně nasazený díl po předchozí opravě.

Pokud je poškozené pouze jedno samostatně vyměnitelné kolo, nemusí být nutná výměna celého koše.

Jestliže je však prasklá nosná část, ke které se kolo upevňuje, nový samostatný díl nemusí bezpečně držet.

Při objednání celého koše se řiďte aktuálním vyobrazením a popisem dodávky výrobce. Drobné namontované části se mohou měnit v rámci konstrukční aktualizace.

Kontrola prostoru pro ostřikovací rameno

Po nasazení koše musí zůstat spodní ostřikovací rameno zcela volné. Žádná část koše ani vloženého nádobí nesmí zasahovat do jeho kruhového pohybu.

Před spuštěním programu rameno rukou opatrně otočte a ověřte, že se nikde nezachytává.

Do prostoru ramene mohou zasahovat zejména:

• Dlouhá držadla pánví.
• Velké talíře umístěné v nevhodné části.
• Poklice sklopená příliš nízko.
• Příbory propadlé skrz dno koše.
• Uvolněná sklopná řada.
• Deformovaná část koše.

Blokované ostřikovací rameno může zhoršit výsledky mytí a zatěžovat hydraulický systém myčky.

Správné ukládání nádobí

Nádobí vkládejte tak, aby jeho znečištěné plochy směřovaly k proudům vody a nebyly zakryté jinými předměty.

Jednotlivé talíře by se neměly pevně dotýkat. Příliš těsné rozmístění omezuje přístup vody a mycího prostředku.

Hrnce, pánve a mísy ukládejte otvorem dolů nebo šikmo tak, aby v nich nezůstávala voda.

Lehké plastové nádoby zajistěte proti převrácení a ověřte, že jsou podle výrobce vhodné pro mytí v myčce.

Dlouhé nože a ostré předměty ukládejte bezpečným způsobem podle návodu spotřebiče. Ostrá hrana nesmí poškodit povrch koše.

Koš nepřetěžujte. Nadměrná hmotnost může deformovat dno, zatěžovat kolečka a zhoršovat vysouvání.

Nádobí nesmí bránit úplnému zavření dvířek ani zasahovat do dávkovače mycího prostředku.

Související díly a diagnostika

Při kontrole spodního koše doporučujeme prověřit také:

• Kolečka a jejich držáky.
• Upevňovací klipy sklopných trnů.
• Jednotlivé sklopné řady.
• Dorazy a vodicí části koše.
• Samostatný košík na příbory.
• Spodní ostřikovací rameno.
• Prostor filtru a dna myčky.
• Vnitřní povrch dveří, po kterém se koš vysouvá.

Pokud koš při pohybu drhne pouze v určitém místě, zkontrolujte, zda není v dráze cizí předmět nebo zda nejsou dveře či spotřebič nesprávně vyrovnané.

Pokud koš sjíždí samovolně ven, může být myčka nakloněná dopředu nebo nejsou správně seřízené její nožičky.

Pokud koš zajíždí samovolně dovnitř, může být spotřebič příliš nakloněný dozadu. Přesné ustavení se musí řídit instalačním návodem.

Pokud se koš nevejde do prostoru navzdory podobným vnějším rozměrům, nepoužívejte násilí. Pravděpodobně se liší konstrukce bočních částí nebo kol.

Doporučení k používání a údržbě

Koš pravidelně kontrolujte, zejména v místech spojů, kolem sklopných částí a u uchycení kol.

Zbytky potravin, střepy a další předměty odstraňujte dříve, než zablokují kolečka nebo sklopný mechanismus.

K čištění použijte teplou vodu, měkký kartáček a běžný prostředek vhodný pro myčky nádobí.

Nepoužívejte drátěný kartáč, ostrý nůž ani kovovou škrabku. Mohly by poškodit ochranný povrch.

Trny nenarovnávejte opakovaným silovým ohýbáním. Materiál se může oslabit a následně prasknout.

Těžké litinové nádoby nebo velké pekáče ukládejte rovnoměrně, aby nezatěžovaly pouze jeden bod koše.

Sklopné části před vložením těžkého nádobí nastavte do správné polohy. Nádobu nepokládejte na napůl zajištěný mechanismus.

Při vysouvání držte koš za pevnou přední část a pohybujte s ním rovnoměrně.

Nevytahujte koš prudce přes přechod mezi vanou a otevřenými dveřmi.

Pokud koš začne při pohybu vydávat neobvyklý zvuk, zkontrolujte kolečka a vodicí plochy.

Doporučení k výměně

Výměna spodního koše obvykle nevyžaduje zásah do elektrického ani vodního systému myčky.

Před výměnou spotřebič vypněte a vyjměte z původního koše veškeré nádobí a volně vložené příslušenství.

Koš vysuňte na otevřené dveře a opatrně jej zvedněte z vodicí dráhy podle konstrukce spotřebiče.

Před přenesením jakékoli samostatné součásti zkontrolujte, zda není poškozená a zda je skutečně určena také pro nový koš.

Nový díl porovnejte s původním košem. Ověřte zejména:

• Celkovou šířku a délku.
• Výšku bočních částí.
• Polohu kol.
• Rozložení trnů.
• Provedení sklopných mechanismů.
• Prostor pro případný košík na příbory.
• Vzdálenost dna koše od ostřikovacího ramene.

Koš nasaďte rovnoměrně tak, aby všechna kola spočívala na příslušném vedení.

Pomalu jej několikrát zasuňte a vysuňte. Pohyb musí být plynulý, bez naklánění a zachytávání.

Následně zkontrolujte volné otáčení spodního ostřikovacího ramene.

Při prvním použití koš zatěžujte postupně a sledujte, zda se pohybuje stabilně i s nádobím.

Myčku nespouštějte, pokud koš není správně usazený nebo některá jeho část zasahuje do ostřikovacího ramene.

Kompatibilita

Díl 20002434 je určen pro vybrané myčky nádobí podle přesného katalogového přiřazení výrobce.

Podobné spodní koše se mohou shodovat rozměry, barvou a počtem trnů, ale lišit se polohou kol, konstrukcí bočních částí, výškou nebo sklopnými mechanismy.

Stejné označení šířkové kategorie myčky ani podobný vzhled koše kompatibilitu nepotvrzují.

Také různé výrobní indexy jednoho základního označení spotřebiče mohou používat odlišné provedení koše.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu spodního koše podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 20002434 představuje 1 originální spodní koš do myčky nádobí se čtyřmi sklopnými trnovými částmi.

Oficiálně uváděné rozměry činí přibližně 525 × 520 × 145 mm.

Koš je veden v šedém až stříbrném barevném provedení.

Aktuální díl nahrazuje starší originální čísla 20002544, 20002227, 20002126, 00774181 a 00771617.

Samostatný košík na příbory, ostřikovací rameno, vodicí kolejnice a další odděleně vedené příslušenství nejsou automaticky součástí dodávky.

Přesný materiál, hmotnost a úplný výčet drobných namontovaných součástí nebyly ve veřejných technických údajích jednoznačně specifikovány.

Pokud je poškozené pouze jedno kolo, klip nebo samostatně vyměnitelná sklopná část, nemusí být nutná výměna celého koše.

Pokud je však nosná konstrukce deformovaná, silně zkorodovaná nebo prasklá, výměna kompletního koše je obvykle vhodnější.

Koš neobjednávejte pouze podle fotografie, barvy, rozměrů nebo podobného rozložení trnů.

Rozhodující je vždy katalogové přiřazení dílu 20002434 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
