Kartáčový válec elektrické hubice

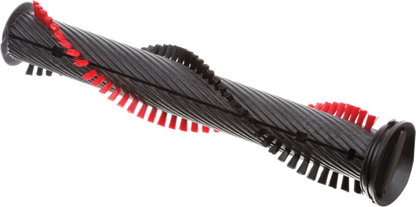

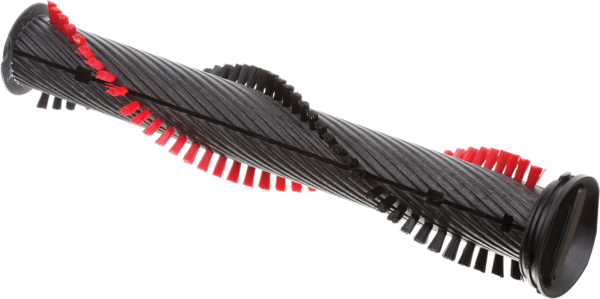

Originální rotační kartáčový válec elektrické podlahové hubice Bosch 17006066 je určen pro vybrané akumulátorové tyčové a ruční vysavače Bosch Unlimited s odpovídajícím provedením motorové podlahové hubice.

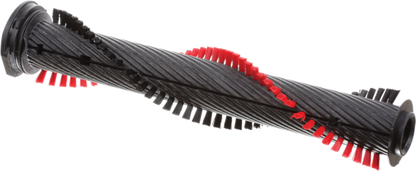

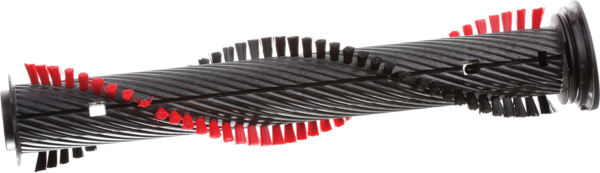

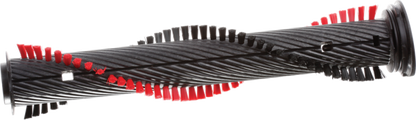

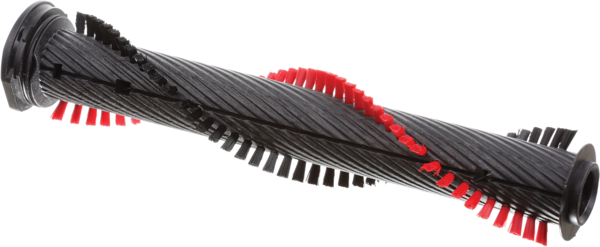

Červeno-černý kartáčový válec se otáčí uvnitř elektrické podlahové hubice a mechanicky uvolňuje prach, vlasy, chlupy, vlákna a další suché nečistoty z čištěného povrchu. Uvolněné nečistoty jsou následně proudem vzduchu nasávány do vysavače.

Katalogové číslo 17006066 označuje samotný vyjímatelný kartáčový válec. Nejde o kompletní elektrickou podlahovou hubici, její motor, kryt, kolečka ani ostatní konstrukční části.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• rotační kartáčový válec elektrické podlahové hubice,
• určený pro vybrané akumulátorové vysavače Bosch Unlimited,
• červeno-černé kartáčové provedení,
• pomáhá uvolňovat prach, vlasy, chlupy a textilní vlákna,
• vhodný pro odpovídající podlahové hubice používané na tvrdých podlahách a kobercích,
• poháněný mechanismem elektrické podlahové hubice,
• vyjímatelný pro čištění a výměnu,
• originální označení Module Roller DNS2 red/bl 0.2,
• orientační délka přibližně 235 až 236 mm,
• orientační průměr přibližně 44 až 45 mm,
• dodává se jako jeden samostatný kartáčový válec.

Princip fungování

Kartáčový válec je uložen uvnitř elektrické podlahové hubice. Po spuštění vysavače je prostřednictvím pohonu hubice uváděn do rotačního pohybu.

Rotující kartáčové prvky:

• narušují vrstvu prachu na podlaze,
• uvolňují nečistoty zachycené mezi vlákny koberce,
• zachycují vlasy a chlupy ležící na povrchu,
• posouvají uvolněné nečistoty směrem k sacímu kanálu,
• podporují rovnoměrné čištění v celé pracovní šířce hubice.

Samotný válec nemá vlastní elektrický motor ani napájecí kabel. Otáčí se pouze po správném vložení do kompatibilní elektrické hubice a po spojení s jejím hnacím mechanismem.

Určení kartáčového válce

Díl 17006066 je určen jako vyměnitelný pracovní prvek motorové nebo elektrické podlahové hubice akumulátorového vysavače.

Podle katalogových přiřazení se používá zejména v kompatibilních elektrických hubicích B/S/H/:

• 17006128
• 17006020 u odpovídajícího červeného provedení hubice.

Čísla podlahových hubic nejsou náhradami za kartáčový válec. Označují větší kompletní sestavy, jejichž součástí může být válec 17006066.

Rozdíl mezi válcem a kompletní podlahovou hubicí

Kartáčový válec 17006066 je rotační pracovní část, která se nachází uvnitř podlahové hubice a přichází do kontaktu s čištěným povrchem.

Kompletní elektrická podlahová hubice obsahuje těleso hubice, elektrický pohon, sací kanál, kolečka, kryty, elektrické kontakty, uložení válce a další součásti.

Motor hubice vytváří pohyb kartáčového válce. Není součástí katalogového čísla 17006066.

Boční kryt nebo uzávěr válce zajišťuje jeho polohu uvnitř hubice. Podle konstrukce může být součástí hubice nebo samostatným náhradním dílem.

Podlahová hubice bez elektrického pohonu nemusí být s válcem 17006066 konstrukčně kompatibilní, i když má podobné vnější rozměry.

Technická specifikace

• Výrobce: B/S/H/
• Značka spotřebiče: Bosch
• Katalogové číslo: 17006066
• Typ výrobku: rotační kartáčový válec
• Další označení: kartáčová rolna, rotační kartáč, válec elektrokartáče, brush roller
• Oficiální označení: Module Roller DNS2 red/bl 0.2
• Typ spotřebiče: akumulátorový tyčový nebo ruční vysavač
• Umístění: elektrická podlahová hubice
• Funkce: mechanické uvolňování a sběr suchých nečistot
• Barevné provedení: červené a černé
• Pohon: mechanismem elektrické podlahové hubice
• Samostatné elektrické připojení: ne
• Orientační délka: přibližně 235 až 236 mm
• Orientační průměr: přibližně 44 až 45 mm
• Orientační hmotnost: přibližně 148 g
• Prodejní jednotka: 1 kus

Rozměry kartáčového válce

Odborné katalogy uvádějí orientační rozměry:

• délka přibližně 235 až 236 mm,
• největší průměr přibližně 44 až 45 mm,
• výška nebo menší konstrukční rozměr přibližně 37 až 43 mm,
• délka kartáčových vláken přibližně 7 mm,
• hmotnost přibližně 148 g.

Rozdíly v katalogových rozměrech mohou vzniknout podle toho, zda je měřeno pevné tělo válce, kartáčová vlákna, nejširší koncová část nebo kompletní průměr pracovní plochy.

Při porovnávání s původním válcem zkontrolujte především:

• celkovou délku válce,
• průměr pracovní části,
• tvar obou koncových uložení,
• provedení hnacího konce,
• polohu a tvar zajišťovacích částí,
• směr a rozložení kartáčových pásů,
• barevné provedení původního válce,
• katalogové číslo kompletní podlahové hubice,
• úplné E-Nr. vysavače.

Samotná podobnost délky nebo barvy nezaručuje kompatibilitu. Různé kartáčové válce mohou mít podobné rozměry, ale odlišné koncové uložení, průměr nebo způsob spojení s pohonem.

Konstrukce kartáčového válce

Kartáčový válec tvoří pevné válcové tělo s pracovními kartáčovými prvky a tvarovanými koncovými částmi pro uložení v podlahové hubici.

Konstrukce zahrnuje zejména:

• nosné tělo válce,
• červené a černé pracovní kartáčové pásy,
• koncovou část propojenou s pohonem hubice,
• protější opěrnou nebo ložiskovou část,
• vodicí a polohovací prvky,
• hladké části umožňující otáčení v tělese hubice.

Koncové prvky musí být nepoškozené a čisté. Namotané vlasy nebo vlákna v prostoru uložení mohou výrazně zvýšit odpor otáčení.

Kartáčové provedení

Červeno-černé pracovní prvky jsou uspořádány po obvodu válce tak, aby při otáčení postupně působily na čištěný povrch.

Kartáčová část pomáhá zejména:

• uvolnit jemný prach z povrchu podlahy,
• vyčesat část nečistot z vláken koberce,
• zachytit vlasy a zvířecí chlupy,
• směřovat nečistoty do sacího prostoru,
• udržovat rovnoměrný kontakt hubice s čištěnou plochou.

Účinnost válce závisí také na sacím výkonu vysavače, stavu filtrů, čistotě sacího kanálu, nabití akumulátoru a správné funkci pohonu hubice.

Obsah dodávky

Katalogové číslo 17006066 označuje:

• 1× originální červeno-černý kartáčový válec elektrické podlahové hubice.

Součástí katalogového čísla nejsou automaticky:

• kompletní elektrická podlahová hubice,
• motor podlahové hubice,
• těleso nebo horní kryt hubice,
• boční uzávěr, pokud je veden samostatně,
• kolečka hubice,
• sací trubka,
• motorová jednotka vysavače,
• akumulátor,
• nabíječka,
• nádoba na prach,
• filtry nebo další příslušenství.

Před objednáním proto ověřte, zda je poškozen pouze vyjímatelný kartáčový válec, nebo také některá část jeho uložení či pohonu.

Katalogové označení

Originální objednací číslo:

• 17006066

Ve veřejném oficiálním katalogu není u dílu 17006066 uvedeno potvrzené starší nahrazované číslo ani novější oficiální náhrada.

Na samotném válci nebo jeho koncových částech se mohou nacházet další výrobní, materiálová nebo formová označení. Taková čísla nemusí být objednacím číslem náhradního dílu.

Pro objednání používejte katalogové číslo 17006066 a úplné E-Nr. vysavače.

Kdy je vhodná výměna?

Výměna kartáčového válce může být potřebná, pokud:

• jsou kartáčová vlákna výrazně opotřebená,
• jsou pracovní pásy deformované nebo částečně vytržené,
• je tělo válce prasklé,
• je poškozený hnací konec,
• je poškozené protější uložení,
• válec se uvnitř hubice nadměrně viklá,
• válec se ani po vyčištění volně neotáčí,
• hubice během provozu vydává klepavý nebo nepravidelný zvuk,
• kartáč nedostatečně sbírá vlasy a chlupy,
• dochází k výrazným vibracím podlahové hubice,
• válec se při provozu samovolně zastavuje,
• původní kartáčový válec zcela chybí.

Slabý úklidový výkon nemusí být způsoben pouze válcem. Zkontrolujte také filtry, nádobu na prach, sací trubku, sací kanál hubice, nabití akumulátoru a pohon elektrokartáče.

Projevy zaneseného kartáčového válce

Čištění může být potřebné, pokud:

• jsou kolem válce namotané vlasy,
• jsou koncová uložení obalena textilními vlákny,
• válec se otáčí pomaleji než obvykle,
• motor hubice mění zvuk nebo se přerušovaně zastavuje,
• podlahová hubice se obtížně posouvá,
• vysavač signalizuje zablokování kartáče,
• hubice zanechává část nečistot na podlaze,
• při otáčení vzniká nepravidelné klepání.

Namotané vlasy a nitě mohou vytvářet vysoký odpor a zatěžovat motor podlahové hubice. Válec proto pravidelně kontrolujte a čistěte.

Rozlišení možných závad

Zanesený kartáčový válec se obvykle po odstranění vlasů a vláken začne znovu volně otáčet.

Poškozený kartáčový válec může mít prasklé tělo, deformované kartáčové pásy nebo poškozený hnací konec.

Poškozené uložení válce může způsobovat vůli, klepání nebo zvýšený odpor i po instalaci nového válce.

Vadný motor podlahové hubice nezajistí otáčení ani správně namontovaného a volně pohyblivého válce.

Zablokovaný sací kanál může snížit sběr nečistot, přestože se kartáčový válec normálně otáčí.

Slabě nabitý nebo opotřebený akumulátor může způsobovat snížení výkonu vysavače nebo přerušovaný provoz elektrické hubice.

Znečištěné elektrické kontakty mezi vysavačem, trubkou a podlahovou hubicí mohou přerušovat napájení jejího motoru.

Možné příčiny poškození

Kartáčový válec se může poškodit zejména:

• dlouhodobým provozem s namotanými vlasy a vlákny,
• nasátím provázku, kabelu nebo dlouhé nitě,
• zachycením tvrdého předmětu mezi válcem a tělesem hubice,
• provozem se zablokovaným uložením,
• nesprávným vložením do podlahové hubice,
• násilným uzavřením bočního krytu,
• pádem demontovaného válce na tvrdou podlahu,
• čištěním agresivním rozpouštědlem,
• deformací působením vysoké teploty,
• použitím nekompatibilní podlahové hubice.

Pokud se nový válec krátce po výměně znovu poškodí nebo zablokuje, zkontrolujte motor, uložení, boční kryt a vnitřní prostor elektrické hubice.

Vyjmutí kartáčového válce

Konkrétní způsob vyjmutí závisí na provedení podlahové hubice.

Obvyklý postup:

• vysavač vypněte,
• odpojte podlahovou hubici od sací trubky nebo motorové jednotky,
• vyjměte akumulátor, pokud to konstrukce vysavače umožňuje,
• otočte hubici spodní stranou nahoru,
• vyhledejte boční uzávěr nebo uvolňovací mechanismus válce,
• uzávěr uvolněte ve směru označeném na hubici,
• kartáčový válec vytáhněte rovně z jeho uložení,
• nepáčte válec ani kryt ostrým nástrojem.

Před demontáží si všimněte orientace hnacího a opěrného konce. Nový válec musí být vložen stejným směrem.

Doporučení k montáži

• Porovnejte nový válec s původním dílem.
• Zkontrolujte shodný tvar obou koncových částí.
• Vyčistěte prostor uvnitř podlahové hubice.
• Odstraňte vlasy a vlákna z hnacího i opěrného uložení.
• Zkontrolujte, že v sacím kanálu nezůstal cizí předmět.
• Vložte válec správnou stranou k pohonnému mechanismu.
• Hnací konec musí přesně zapadnout do příslušného spojení.
• Protější konec usaďte do jeho opěrného bodu.
• Válec nezatlačujte násilím nebo v šikmé poloze.
• Boční kryt nebo uzávěr správně zajistěte.
• Před připojením hubice ověřte ručním otočením volný pohyb válce.

Pokud uzávěr nelze běžnou silou zavřít, znovu zkontrolujte orientaci a úplné dosednutí obou konců válce.

Kontrola správné funkce

Po montáži ověřte, že:

• válec je uložen ve správné orientaci,
• oba konce úplně dosedají,
• boční uzávěr je bezpečně zajištěný,
• válec nemá nadměrnou boční vůli,
• při ručním otočení se nezachytává o těleso hubice,
• v sacím prostoru nezůstal nástroj nebo cizí předmět,
• po zapnutí se kartáčový válec plynule otáčí,
• hubice nevydává neobvyklý klepavý nebo skřípavý zvuk,
• nevznikají nadměrné vibrace,
• válec rovnoměrně sbírá nečistoty po celé pracovní šířce.

První zkoušku proveďte krátce na volné ploše bez kabelů, střapců, dlouhých vláken nebo drobných předmětů.

Čištění kartáčového válce

Válec pravidelně vyjímejte a odstraňujte namotané vlasy, chlupy, nitě a další nečistoty.

Doporučený postup:

• vysavač vypněte a odpojte hubici,
• kartáčový válec vyjměte podle konstrukce hubice,
• vlasy a nitě opatrně rozstřihněte podél válce,
• použijte nůžky pouze tak, aby nedošlo k poškození kartáčových pásů,
• uvolněné nečistoty rukou nebo kartáčkem odstraňte,
• vyčistěte obě koncová uložení,
• zkontrolujte prostor hnacího spojení,
• otřete povrch mírně navlhčeným hadříkem,
• před montáží nechte všechny části úplně vyschnout.

Kartáčový válec nenamáčejte do vody a nemyjte v myčce nádobí, pokud takový postup výslovně nepovoluje návod konkrétního vysavače. Voda by mohla zůstat v koncových částech nebo poškodit materiál pracovních prvků.

Čištění koncových uložení

Vlasy a vlákna se často hromadí v úzkém prostoru mezi válcem a bočními částmi hubice.

Při čištění zkontrolujte:

• hnací konec válce,
• protější opěrný konec,
• prostor pod bočním uzávěrem,
• případné osy nebo kluzné plochy,
• okolí pohonného spojení,
• volný pohyb všech přístupných částí.

Na uložení nenanášejte olej, vazelínu ani silikonový sprej, pokud mazání výslovně neurčuje výrobce. Mazivo může zachytávat prach a vytvořit vrstvu, která zvýší odpor otáčení.

Bezpečné používání

• Nepoužívejte podlahovou hubici bez správně zajištěného válce.
• Nedotýkejte se rotujícího kartáče během provozu.
• Před čištěním vždy vysavač vypněte.
• Nevysávejte napájecí kabely, provázky nebo dlouhé volné textilie.
• Dávejte pozor na třásně koberců a dlouhé závěsy.
• Nevysávejte kapaliny, pokud vysavač není pro mokré vysávání určen.
• Nevysávejte žhavý popel, ostré střepy nebo hořlavé látky.
• Při zablokování kartáče vysavač okamžitě vypněte.
• Poškozený nebo prasklý válec dále nepoužívejte.

Použití na různých površích

Kartáčový válec je součástí podlahové hubice určené pro běžný domácí úklid odpovídajících tvrdých podlah a koberců.

Při používání berte v úvahu:

• doporučení výrobce podlahové krytiny,
• citlivost lesklých nebo měkkých povrchů,
• výšku a hustotu vlasu koberce,
• případné třásně nebo volná vlákna,
• čistotu kartáčového válce,
• správné nastavení výkonu vysavače.

Nečistota nebo tvrdý předmět zachycený v kartáči může citlivý povrch poškrábat. Před čištěním choulostivé podlahy proto válec zkontrolujte.

Údržba pro zachování výkonu

• Kontrolujte kartáč po vysávání vlasů nebo zvířecích chlupů.
• Pravidelně odstraňujte namotané nitě.
• Udržujte čistá obě koncová uložení.
• Kontrolujte průchodnost sacího kanálu hubice.
• Včas vyprázdněte nádobu na prach.
• Čistěte nebo měňte filtry podle návodu vysavače.
• Kontrolujte elektrické kontakty podlahové hubice.
• Nepoužívejte hubici s poškozeným bočním uzávěrem.
• Válec vyměňte, pokud jsou kartáčové prvky trvale opotřebené nebo deformované.

Kompatibilita a značky

Kartáčový válec 17006066 je podle oficiálního katalogu a ověřených katalogových přiřazení určen pro vybrané vysavače značky:

• Bosch

Označení Bosch Siemens nebo B/S/H/ uváděné některými prodejci vyjadřuje skupinu výrobce nebo společný distribuční systém. Neznamená automaticky kompatibilitu se všemi vysavači Siemens nebo ostatních značek skupiny.

Kompatibilita a modelové řady

Díl se používá zejména u vybraných akumulátorových vysavačů Bosch následujících řad:

• Bosch Unlimited 8
• Bosch Unlimited Gen2
• Bosch BBS82
• Bosch BCS82
• Bosch BKS82
• Bosch BSS82

V rámci stejné modelové řady mohou být podle země určení, data výroby, výbavy a výrobního indexu použity různé podlahové hubice a kartáčové válce.

Uvedení modelové řady proto nepotvrzuje kompatibilitu se všemi jejími variantami. Rozhodující je vždy úplné E-Nr. vysavače a katalogové číslo jeho elektrické podlahové hubice.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. vysavače,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 17006066,
• katalogové číslo kompletní podlahové hubice,
• zda hubice používá válec pro provedení DNS2,
• červeno-černé provedení původního válce,
• celkovou délku původního dílu,
• tvar hnacího konce,
• tvar protějšího uložení,
• stav bočního krytu a pohonu hubice.

Typový štítek nebo označení E-Nr. bývá podle konstrukce umístěno na těle vysavače, pod nádobou na prach, v prostoru akumulátoru nebo na spodní či zadní straně motorové jednotky.

Upozornění

Katalogové číslo 17006066 označuje jeden originální červeno-černý rotační kartáčový válec pro vybrané elektrické podlahové hubice akumulátorových vysavačů Bosch.

Oficiální označení výrobce je Module Roller DNS2 red/bl 0.2.

Orientační délka válce je přibližně 235 až 236 mm, největší průměr přibližně 44 až 45 mm a hmotnost přibližně 148 g. Rozměry jsou pouze pomocným údajem a samy o sobě nepotvrzují kompatibilitu.

Kartáčový válec je doložen pro odpovídající provedení elektrických podlahových hubic B/S/H/ 17006128 a 17006020.

Balení neobsahuje kompletní podlahovou hubici, její motor, kryt, kolečka, sací trubku ani další příslušenství vysavače.

Ve veřejném oficiálním katalogu není uvedeno potvrzené starší nahrazované katalogové číslo ani novější náhrada.

Při zablokování válce vysavač ihned vypněte. Dlouhodobý provoz s namotanými vlasy, nitěmi nebo poškozeným uložením může zatěžovat a poškodit motor elektrické hubice.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. vysavače včetně výrobního indexu za lomítkem a podle katalogového čísla podlahové hubice.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
