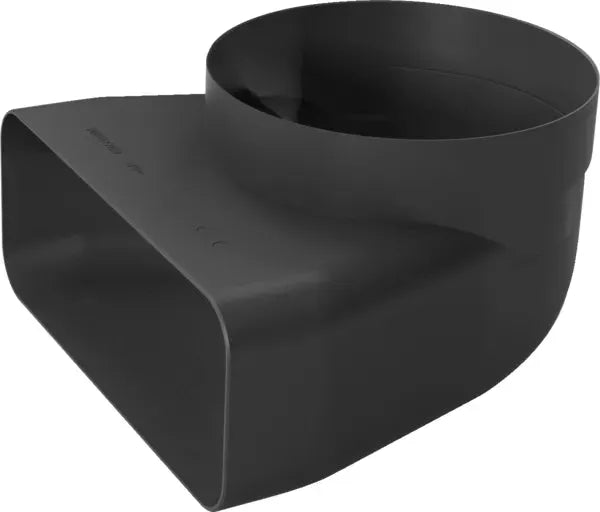

Kolenová redukce z kulatého na ploché potrubí 150 mm

Tato kolenová redukce z kulatého na ploché vzduchové potrubí je originální instalační příslušenství Bosch s kódem 17005350 a obchodním označením HEZ9VDSI1. Je určena pro vybrané varné desky s integrovaným odsáváním, odsavače par a další kompatibilní odsávací systémy Bosch podle přesného modelového označení. Redukce umožňuje napojit kulaté potrubí o průměru 150 mm na systém plochého vzduchového potrubí a současně změnit směr vedení vzduchu o 90°.

K čemu slouží?

Redukce propojuje dva rozdílné tvary vzduchotechnického potrubí. Kulatá část je určena pro napojení potrubí o průměru 150 mm, zatímco plochý výstup navazuje na kompatibilní plochý potrubní systém Bosch. Kolenové provedení současně umožňuje změnit směr vedení odsávaného vzduchu v omezeném prostoru kuchyňské linky.

Příslušenství je vhodné zejména pro:

• Instalaci varných desek s integrovaným odsáváním.
• Napojení kulatého potrubí Ø 150 mm na plochý vzduchový kanál.
• Změnu směru vzduchotechnického vedení o 90°.
• Vedení odsávaného vzduchu za kuchyňskými skříňkami nebo pod pracovní deskou.
• Odtahové i kompatibilní recirkulační instalace.
• Náhradu poškozené, upravené nebo chybějící redukce.

Vlastnosti a výhody

Toto originální instalační příslušenství Bosch je navrženo jako součást kompatibilního vzduchotechnického systému. Díky tomu:

• Propojuje kulaté potrubí Ø 150 mm s plochým potrubním systémem.
• Umožňuje změnu směru vedení vzduchu o 90°.
• Aerodynamicky optimalizovaný tvar pomáhá omezovat tlakové ztráty.
• Podporuje plynulé proudění vzduchu a správný výkon odsávacího systému.
• Lze ji při instalaci podle potřeby zkrátit.
• Plochou část lze připojit pomocí kompatibilní spojovací objímky s vnitřním konektorem.
• Materiál vyhovuje zkoušce plamenem jehly podle IEC 60695-11-5 a třídě hořlavosti UL94 V0.
• Jedná se o originální příslušenství Bosch s označením HEZ9VDSI1.

Provedení a použití

Díl 17005350 je v katalozích uváděn jako kolenová redukce, redukce kulaté–ploché potrubí, adaptér potrubí 150 mm, 90° adaptér vzduchového kanálu, adapter duct, round-to-flat duct adapter, 90° duct adapter, Rohradapter, Übergangsstück rund–flach nebo Adapterkanal Ø 150 mm.

Na jedné straně má díl přípojku pro kulaté potrubí o průměru 150 mm a na druhé straně vnější profil kompatibilního plochého kanálu. Jedná se o kolenovou redukci, která neslouží pouze ke změně průřezu potrubí, ale zároveň mění směr proudění vzduchu.

Související díly

Při instalaci mohou být podle konkrétního řešení potřebné také přímé ploché kanály, spojovací objímky, další 90° kolena, flexibilní spojky, kulaté potrubí Ø 150 mm, těsnicí prvky a výstupní mřížky. Všechny součásti musí patřit ke vzájemně kompatibilnímu potrubnímu systému.

Pokud odsávání nemá dostatečný výkon, doporučujeme zkontrolovat také tukové filtry, odtahové potrubí, počet a poloměr použitých kolen, těsnost spojů, průchodnost venkovního vývodu a správné nastavení spotřebiče. Samotná výměna redukce nemusí odstranit problém způsobený nevhodně navrženým nebo ucpaným potrubím.

Doporučení k používání a údržbě

Vzduchotechnické vedení navrhněte co nejkratší a s co nejmenším počtem změn směru. Každé další koleno, zúžení nebo netěsný spoj může zvyšovat odpor potrubí, snižovat odsávací výkon a zvyšovat hlučnost spotřebiče.

Pravidelně čistěte tukové filtry a kontrolujte průchodnost celého odsávacího systému. V potrubí by se neměly hromadit mastnota, nečistoty ani cizí předměty. Redukci nevystavujte otevřenému ohni ani teplotám, které nejsou pro použitý systém povoleny.

Doporučení k montáži

Montáž doporučujeme provádět podle instalačního návodu konkrétní varné desky nebo odsavače par. Před instalací ověřte plánovaný směr proudění vzduchu, dostupný prostor a návaznost na kulatou i plochou část potrubního systému.

Redukci lze podle potřeby zkrátit na místě určeném konstrukcí dílu. Řez musí být rovný, čistý a nesmí deformovat spojovací profil. Plochou část připojte vhodnou spojovací objímkou a kulatou část napojte na potrubí Ø 150 mm. Všechny spoje musí být pevné a vzduchotěsné.

Po dokončení montáže spusťte odsávání na několik výkonových stupňů a zkontrolujte, zda ze spojů neuniká vzduch, potrubí nevibruje a systém nevydává neobvyklý hluk. Nevhodně zkrácený nebo deformovaný díl nepoužívejte.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu redukce podle přesného modelového označení E-Nr. vašeho spotřebiče a podle použitého potrubního systému. Díl je určen pro kulaté potrubí o průměru 150 mm a kompatibilní ploché potrubí Bosch.

Podobné potrubní redukce se mohou lišit rozměry plochého profilu, orientací kolena, poloměrem ohybu, provedením spojů a směrem napojení. Samotný průměr kulaté části ani podobný vzhled proto nejsou dostatečné pro spolehlivé ověření vhodnosti příslušenství.
