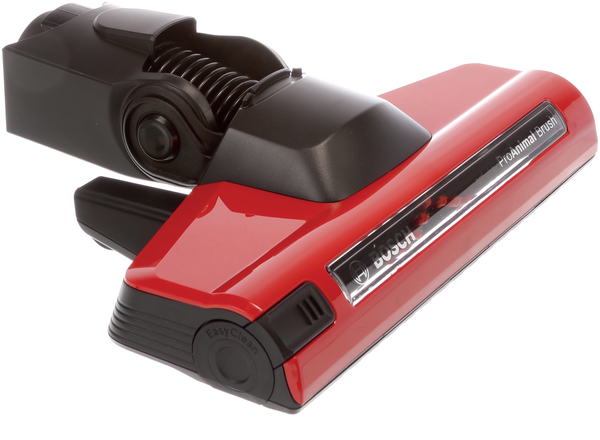

Elektrická podlahová hubice vysavače Bosch Athlet ProAnimal

Originální kompletní elektrická podlahová hubice Bosch 17005003 je určena pro vybrané akumulátorové tyčové vysavače Bosch Serie 6 Athlet ProAnimal s odpovídajícím mechanickým a elektrickým připojením.

Hubice spojuje sací výkon vysavače s aktivně poháněným rotačním kartáčem. Kartáčový válec mechanicky uvolňuje prach, drobky, vlasy, zvířecí chlupy a další suché nečistoty z koberců i tvrdých podlah a směruje je k sacímu otvoru.

Katalogové číslo 17005003 označuje kompletní elektrickou podlahovou hubici včetně vloženého kartáčového válce, pohyblivého připojovacího kloubu, koleček a vnitřního pohonného mechanismu. Nejde pouze o samostatný kartáčový válec nebo plastový kryt hubice.

Hlavní vlastnosti

• Originální náhradní díl Bosch B/S/H/
• kompletní elektrická podlahová hubice,
• určená pro vybrané akumulátorové vysavače Bosch Athlet ProAnimal,
• aktivně poháněný rotační kartáčový válec,
• vhodná pro suché vysávání koberců a odpovídajících tvrdých podlah,
• pomáhá zachytávat vlasy a zvířecí chlupy,
• značkový zacvakávací systém připojení,
• integrované elektrické kontakty,
• pohyblivý kloub pro snadnější vedení vysavače,
• plastová spodní kluzná plocha,
• pojezdová kolečka,
• vyjímatelný a samostatně dostupný kartáčový válec,
• základní barevné označení výrobce černé,
• černo-červené provedení kartáčového válce,
• dodává se jako jeden kompletní kus.

Princip fungování

Po správném připojení hubice k vysavači se současně propojí:

• sací kanál,
• mechanické uchycení,
• elektrické kontakty pohonu kartáče.

Při spuštění vysavače:

• motorová jednotka vysavače vytváří sací podtlak,
• pohon uvnitř hubice roztáčí kartáčový válec,
• kartáč uvolňuje nečistoty z čištěného povrchu,
• vlasy, chlupy a textilní vlákna jsou zachycovány a směrovány k sacímu otvoru,
• proud vzduchu odvádí nečistoty do nádoby vysavače,
• kolečka a pohyblivý kloub usnadňují vedení hubice po podlaze.

Hubice sama nevytváří hlavní sací výkon. Hlavní podtlak zajišťuje motor vysavače, zatímco elektrický mechanismus hubice pohání kartáčový válec.

Elektrické provedení

Hubice 17005003 není běžnou pasivní podlahovou hubicí. Obsahuje elektricky poháněný kartáčový mechanismus.

Pro správnou funkci musí odpovídat:

• tvar připojovacího kloubu,
• poloha mechanické západky,
• tvar sacího kanálu,
• poloha elektrických kontaktů,
• napájecí a řídicí provedení konkrétního vysavače.

Hubici proto nelze vybírat pouze podle její šířky nebo podle podobného vzhledu.

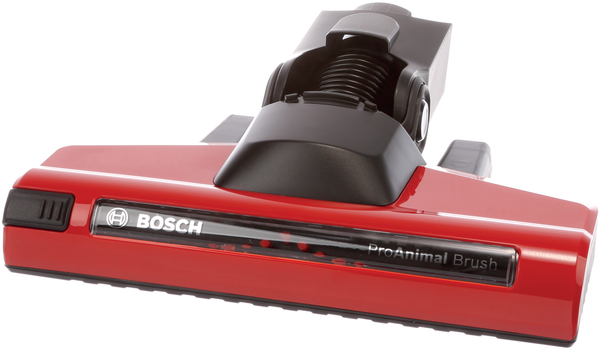

ProAnimal Brush

Hubice je používána u vybraných vysavačů Bosch Athlet ProAnimal. Toto provedení je zaměřeno na účinné zachytávání běžných nečistot, vlasů a zvířecích chlupů.

Rotační kartáč pomáhá zejména:

• uvolňovat chlupy zachycené ve vláknech koberce,
• sbírat vlasy z hladkých podlah,
• narušovat vrstvu jemného prachu,
• přivádět nečistoty k sacímu otvoru,
• udržovat mechanický účinek v celé pracovní šířce hubice.

Výsledný účinek závisí také na stavu filtrů, naplnění nádoby, nabití akumulátoru, čistotě kartáče a průchodnosti sacího kanálu.

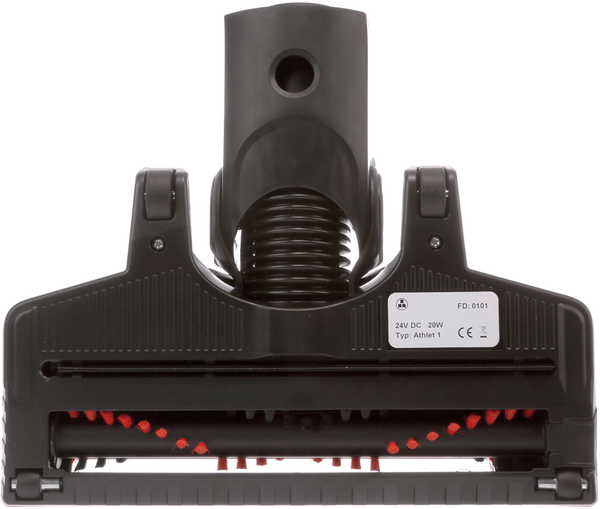

Kartáčový válec

Uvnitř hubice je vložen vyjímatelný rotační kartáčový válec.

Jeho funkce zahrnuje:

• mechanické působení na povrch,
• uvolňování nečistot z kobercových vláken,
• zachytávání vlasů a chlupů,
• posun nečistot směrem k sacímu otvoru,
• rovnoměrné čištění napříč pracovní šířkou hubice.

Válec lze vyjmout pro pravidelné čištění nebo při opotřebení vyměnit samostatně.

Samostatný kartáčový válec 00576599

Odpovídající originální kartáčový válec je veden pod katalogovým číslem:

• 00576599

Výrobce u něj uvádí:

• délku 262 mm,
• černo-červené barevné provedení,
• plastový nosný materiál,
• prodejní jednotku jeden kus.

Číslo 00576599 označuje pouze kartáčový válec. Není náhradou za kompletní elektrickou hubici 17005003.

Pokud je poškozen pouze kartáčový válec a těleso, motor, elektrické kontakty, kloub i uložení hubice jsou funkční, může být dostačující vyměnit jen válec.

Systém EasyClean

Kompatibilní vysavače řady Athlet používají systém umožňující snadné vyjmutí kartáčového válce z podlahové hubice.

Vyjímatelné provedení usnadňuje:

• odstranění namotaných vlasů,
• odstranění vláken a nití,
• čištění prostoru uložení,
• kontrolu hnacího konce válce,
• výměnu opotřebeného kartáče.

Před vyjmutím válce musí být vysavač vypnutý a hubice odpojena od spotřebiče.

Pohyblivý kloub

Kloub mezi podlahovou částí hubice a tělem vysavače umožňuje naklápění a změnu směru při vysávání.

Správně fungující kloub pomáhá:

• vést hubici kolem nábytku,
• naklonit vysavač při vysávání pod nízkými předměty,
• udržovat spodní plochu hubice v kontaktu s podlahou,
• omezovat nadměrné namáhání připojovacího spoje,
• zachovat elektrické a sací propojení při pohybu.

Kloub nesmí být prasklý, nadměrně volný nebo mechanicky zablokovaný.

Zacvakávací připojení

Hubice používá značkový zacvakávací systém Bosch.

Spoj zajišťuje:

• mechanické upevnění hubice,
• správnou vzájemnou orientaci dílů,
• uzavřený průchod nasávaného vzduchu,
• elektrické propojení pohonu kartáče,
• možnost uvolnění pomocí odpovídající západky.

Při odpojování vždy nejprve uvolněte západku. Netahejte hubici násilím ze spotřebiče.

Pojezdová kolečka

Hubice je vybavena kolečky, která pomáhají s jejím pohybem po podlaze.

Kolečka:

• snižují odpor při posouvání,
• pomáhají udržovat správnou výšku tělesa hubice,
• omezují přímé tření plastové spodní plochy,
• usnadňují změnu směru,
• podporují rovnoměrný kontakt kartáče s podlahou.

Namotané vlasy a nitě mohou pohyb koleček omezit. Kolečka proto pravidelně kontrolujte a čistěte.

Technická specifikace

• Výrobce: B/S/H/
• Značka: Bosch
• Katalogové číslo: 17005003
• Typ výrobku: kompletní elektrická podlahová hubice
• Další označení: elektrokartáč, motorová hubice, elektrická sací hubice, ProAnimal Brush
• Typ spotřebiče: akumulátorový tyčový vysavač
• Produktová řada: Bosch Athlet ProAnimal
• Připojení: značkový zacvakávací systém
• Kartáčový válec: součástí dodávky
• Katalogové číslo válce: 00576599
• Spodní plocha: plastová
• Pojezdová kolečka: ano
• Základní barva podle výrobce: černá
• Provedení kartáče: černé a červené
• Elektrické připojení: prostřednictvím kontaktů vysavače
• Prodejní jednotka: 1 kus

Orientační rozměry

Výrobce u náhradního dílu 17005003 nezveřejňuje úplné vnější rozměry.

Odborné katalogy uvádějí podle způsobu měření přibližně:

• šířku kolem 270 až 285 mm,
• hloubku kolem 240 mm,
• výšku samotného nízkého tělesa přibližně 60 mm,
• hmotnost přibližně 0,9 kg.

Rozdíly mezi katalogy mohou vznikat podle toho, zda je měřeno pouze hlavní těleso, nejširší část, nakloněný kloub nebo přepravní poloha hubice.

Rozměry jsou pouze orientační a samy o sobě nepotvrzují kompatibilitu.

Materiál a konstrukce

Hubice kombinuje několik materiálů a konstrukčních částí.

Sestava zahrnuje zejména:

• plastové vnější těleso,
• plastovou spodní kluznou plochu,
• kartáčový válec s plastovým nosným tělem,
• kartáčové pracovní pásy,
• elektrický pohonný mechanismus,
• elektrické kontakty a vodiče,
• kovové osy a spojovací prvky,
• plastová nebo pogumovaná kolečka,
• pohyblivý připojovací kloub.

Přesné materiálové složení všech plastů, kartáčových vláken a vnitřních kovových částí výrobce ve veřejném produktovém listu neuvádí.

Barevné provedení

Oficiální produktový list Bosch uvádí základní barvu hubice jako černou.

Podle konkrétní pohledové části a katalogové fotografie může sestava zahrnovat také červené designové prvky odpovídající vysavačům Athlet ProAnimal.

Kartáčový válec 00576599 je výrobcem veden jako černo-červený.

Barva sama o sobě není spolehlivým kritériem kompatibility.

Obsah dodávky

Katalogové číslo 17005003 označuje:

• 1× kompletní originální elektrickou podlahovou hubici Bosch,
• 1× vložený kartáčový válec,
• integrovaný pohonný mechanismus,
• pohyblivý připojovací kloub,
• spodní plochu a pojezdová kolečka.

Součástí katalogového čísla nejsou automaticky:

• celý akumulátorový vysavač,
• akumulátor,
• nabíječka,
• nádoba na prach,
• filtrační jednotka,
• hadice příslušenství,
• štěrbinová hubice,
• hubice na čalounění,
• náhradní kartáčový válec navíc.

Kartáčový válec vložený uvnitř kompletní hubice je součástí sestavy. Samostatný válec 00576599 se objednává pouze jako další náhradní díl.

Katalogové označení

Originální objednací číslo kompletní hubice:

• 17005003

Samostatný kartáčový válec:

• 00576599
• 576599 – zkrácený zápis bez úvodních nul.

Ve veřejném oficiálním katalogu není u kompletní hubice 17005003 uvedeno potvrzené starší nahrazované číslo ani novější náhrada.

Čísla vylisovaná na plastovém tělese, motoru nebo jiných vnitřních částech nemusí být objednacím číslem kompletní hubice.

Kdy je vhodná výměna kompletní hubice?

Výměna kompletní hubice může být potřebná, pokud:

• nefunguje pohon kartáčového válce,
• kartáč se neroztočí ani po vyčištění,
• je prasklé hlavní těleso hubice,
• je poškozený pohyblivý kloub,
• jsou poškozené elektrické kontakty,
• hubice nedrží na vysavači,
• je poškozená uvolňovací západka,
• je deformovaná spodní plocha,
• je poškozené uložení kartáčového válce,
• hubice vydává výrazný mechanický hluk,
• z prostoru pohonu je cítit zápach po přehřátí,
• původní hubice zcela chybí.

Kdy může stačit výměna válce?

Výměna samotného kartáčového válce 00576599 může být dostačující, pokud:

• jsou kartáčové pásy výrazně opotřebené,
• je tělo válce prasklé,
• je poškozený jeho hnací konec,
• válec má nadměrnou vůli,
• je trvale deformovaný,
• nelze jej po důkladném vyčištění volně otáčet,
• původní válec chybí.

Před objednáním samotného válce zkontrolujte také motor, převod, koncová uložení a elektrické napájení hubice.

Projevy zaneseného kartáčového válce

Čištění může být potřebné, pokud:

• jsou kolem válce namotané vlasy,
• jsou v uložení zachycené nitě,
• válec se otáčí pomaleji než obvykle,
• kartáč se při zatížení zastavuje,
• hubice mění zvuk,
• vysavač zanechává část nečistot na podlaze,
• z prostoru kartáče je slyšet klepání,
• válec nelze ručně plynule pootočit.

Dlouhodobý provoz se zablokovaným válcem může zatěžovat pohon hubice a způsobit jeho poškození.

Rozlišení možných závad

Zanesený kartáčový válec se po odstranění vlasů a vláken může znovu volně otáčet.

Poškozený kartáčový válec může mít prasklé tělo, deformované kartáče nebo poškozený hnací konec.

Vadný pohon hubice neroztočí ani čistý a správně vložený válec.

Poškozené elektrické kontakty mohou přerušovat napájení kartáče.

Poškozený kloub může narušit mechanické, elektrické nebo sací spojení.

Ucpaný sací kanál snižuje sběr nečistot, přestože se kartáč normálně otáčí.

Zanesený filtr nebo plná nádoba snižují sací výkon celého vysavače.

Slabý akumulátor může omezovat výkon vysavače i elektrické hubice.

Možné příčiny poškození

Hubice se může poškodit zejména:

• provozem se zablokovaným kartáčovým válcem,
• nasátím kabelu, provázku nebo dlouhé textilie,
• zachycením tvrdého předmětu mezi válec a těleso,
• nárazem do nábytku nebo schodu,
• pádem vysavače na hubici,
• násilným vytočením pohyblivého kloubu,
• odpojováním bez uvolnění západky,
• vniknutím kapaliny do pohonu,
• poškozením elektrických kontaktů,
• dlouhodobým provozem s nečistotami v koncových uloženích.

Vyjmutí kartáčového válce

Konkrétní způsob vyjmutí se řídí konstrukcí hubice a návodem vysavače.

Obvyklý postup:

• vysavač vypněte,
• odpojte jej od nabíječky,
• odpojte hubici od vysavače,
• otočte hubici spodní stranou nahoru,
• uvolněte zámek nebo boční kryt válce,
• válec vytáhněte za určenou koncovou část,
• zapamatujte si orientaci hnacího a opěrného konce,
• nepáčte ostrým nástrojem o plastové těleso.

Čištění kartáčového válce

Válec pravidelně vyjímejte a odstraňujte zachycené vlasy, chlupy, nitě a textilní vlákna.

Doporučený postup:

• namotané vlasy opatrně rozstřihněte,
• nepoškoďte přitom kartáčové pásy,
• odstraňte nečistoty z obou konců válce,
• vyčistěte koncová uložení uvnitř hubice,
• zkontrolujte hnací spojení,
• odstraňte nečistoty ze sacího otvoru,
• před montáží nechte všechny případně navlhčené části úplně vyschnout.

Kompletní elektrickou hubici neponořujte do vody a nemyjte pod tekoucí vodou.

Montáž kartáčového válce

• Vložte hnací konec válce do odpovídajícího spojení.
• Protější konec usaďte do jeho uložení.
• Válec nezatlačujte násilím nebo šikmo.
• Zkontrolujte, že se nezachytává o těleso hubice.
• Uzavřete a zajistěte boční kryt nebo zámek.
• Před připojením hubice válec opatrně ručně pootočte.

Pokud kryt nelze správně zavřít, zkontrolujte úplné dosednutí obou konců válce.

Kontrola správné funkce

Po montáži ověřte, že:

• hubice pevně drží na vysavači,
• pohyblivý kloub pracuje plynule,
• elektrické kontakty jsou čisté a nepoškozené,
• kartáčový válec je správně zajištěný,
• kolečka se volně otáčejí,
• sací kanál není ucpaný,
• po zapnutí se kartáč plynule roztočí,
• hubice nevydává neobvyklé klepání nebo skřípání,
• nevzniká zápach po přehřátí,
• kartáč se při běžném zatížení nezastavuje.

První zkoušku proveďte krátce na volné a čisté ploše.

Použití na podlahách

Hubice je určena pro suché vysávání odpovídajících koberců a tvrdých podlah.

Před použitím na citlivém povrchu:

• ověřte doporučení výrobce podlahové krytiny,
• zkontrolujte čistotu kartáče,
• odstraňte kamínky a ostré částice,
• zkontrolujte volný pohyb koleček,
• vyzkoušejte hubici na méně viditelném místě.

Tvrdá nečistota zachycená v kartáči nebo pod kolečkem může citlivou podlahu poškrábat.

Bezpečnostní upozornění

• Před čištěním hubice vysavač vypněte.
• Nedotýkejte se kartáčového válce za provozu.
• Udržujte vlasy, prsty a volný oděv mimo rotující části.
• Nevysávejte kabely, provázky nebo dlouhé třásně.
• Nevysávejte kapaliny.
• Nevysávejte žhavý popel, ostré střepy nebo hořlavé látky.
• Při zablokování kartáče vysavač ihned vypněte.
• Elektrickou hubici neponořujte do vody.
• Poškozené elektrické kontakty neupravujte svépomocí.
• Prasklou, přehřívající se nebo zapáchající hubici dále nepoužívejte.

Pravidelná údržba

• Po vysávání vlasů a zvířecích chlupů zkontrolujte kartáč.
• Odstraňujte namotané nitě dříve, než proniknou do uložení.
• Kontrolujte volné otáčení koleček.
• Udržujte čistý sací kanál.
• Kontrolujte elektrické kontakty.
• Včas vyprazdňujte nádobu na prach.
• Čistěte filtry podle návodu spotřebiče.
• Opotřebený kartáčový válec včas vyměňte.
• Při neobvyklém hluku provoz přerušte.

Kompatibilita a značka

Elektrická podlahová hubice 17005003 je podle oficiálního katalogu určena pro vybrané vysavače značky:

• Bosch

Označení Bosch Siemens nebo B/S/H/ používané některými distributory vyjadřuje skupinu výrobce nebo společný katalogový systém. Neznamená automatickou kompatibilitu s vysavači Siemens.

Kompatibilita a modelové řady

Díl je katalogově přiřazován zejména k vybraným vysavačům následujících řad:

• Bosch Serie 6 Athlet
• Bosch Athlet ProAnimal 28Vmax
• Bosch BCH86PET
• Bosch BCH86PETAU
• Bosch BCH86PETGB
• Bosch BLH86PET

V rámci řady Athlet existují konstrukčně, barevně a výkonově odlišné varianty, které mohou používat jinou podlahovou hubici.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. vysavače,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 17005003,
• příslušnost k odpovídající řadě Athlet ProAnimal,
• tvar mechanického zacvakávacího spoje,
• polohu elektrických kontaktů,
• provedení pohyblivého kloubu,
• tvar původní hubice,
• zda potřebujete kompletní hubici, nebo pouze válec 00576599.

Typový štítek vysavače bývá umístěn na zadní nebo spodní straně spotřebiče, případně v prostoru nádoby na prach nebo akumulátoru.

Upozornění

Katalogové číslo 17005003 označuje jednu originální kompletní elektrickou podlahovou hubici pro vybrané akumulátorové vysavače Bosch Athlet ProAnimal.

Výrobce uvádí černé základní provedení, zacvakávací připojení, plastovou spodní plochu, kartáčový válec a pojezdová kolečka.

Součástí kompletní hubice je vyjímatelný kartáčový válec. Samostatný náhradní válec je veden pod číslem 00576599, má délku 262 mm a černo-červené provedení.

Orientační rozměry uváděné odbornými katalogy se liší podle způsobu měření. Nejsou proto vhodným hlavním kritériem výběru.

Ve veřejném oficiálním katalogu není uvedeno potvrzené starší nahrazované číslo ani novější náhrada kompletní hubice 17005003.

Hubice není univerzální. Musí odpovídat mechanickému spojení, elektrickým kontaktům a servisnímu přiřazení konkrétního vysavače.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. vysavače včetně výrobního indexu za lomítkem.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
