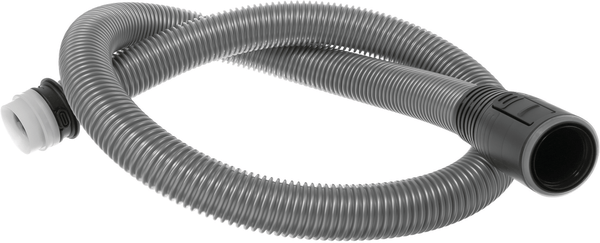

Sací hadice vysavače – bez rukojeti

Originální sací hadice vysavače B/S/H/ 17001546 je určena pro vybrané podlahové vysavače Bosch a Siemens s odpovídajícím připojením hadice k tělu spotřebiče a k samostatné rukojeti.

Pružná hadice vede nasávaný vzduch a nečistoty z rukojeti a sací trubky do nádoby nebo prachového sáčku vysavače. Její ohebná konstrukce umožňuje pohodlný pohyb kolem nábytku a současně zachovává uzavřenou sací cestu.

Katalogové číslo 17001546 označuje hadici s koncovými připojovacími prvky, ale bez pistolové neboli zahnuté rukojeti. Rukojeť, teleskopická trubka a podlahová hubice se používají z původní sestavy nebo se objednávají samostatně.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• sací hadice pro vybrané podlahové vysavače,
• určená zejména pro vysavače Bosch a Siemens,
• oficiální označení HOSE157CY/P32/RT47 bl/si,
• černé a stříbrné barevné provedení,
• pružná vlnitá konstrukce,
• orientační délka přibližně 1 400 mm,
• katalogově uváděný průměr přibližně 38 mm,
• provedení s otočnou spojkou,
• umožňuje vedení nasávaného vzduchu do vysavače,
• omezuje překrucování hadice při pohybu,
• dodává se bez samostatné pistolové rukojeti,
• dodává se jako jeden kus.

Princip fungování

Po spuštění vysavače vytváří sací motor uvnitř spotřebiče podtlak. Vzduch spolu s prachem a dalšími suchými nečistotami prochází:

• podlahovou hubicí nebo jiným nasazeným nástavcem,
• teleskopickou sací trubkou,
• samostatnou rukojetí,
• sací hadicí 17001546,
• vstupním otvorem vysavače,
• prachovým sáčkem nebo odlučovací nádobou,
• filtračním systémem spotřebiče.

Hadice musí být po celé délce průchodná a její připojovací konce musí správně dosedat. Prasklina, netěsný spoj nebo ucpání snižují podtlak dostupný na podlahové hubici.

Otočná spojka

Hadice je podle odborných katalogů vybavena otočnou spojkou. Ta umožňuje, aby se hadice při pohybu uživatele částečně natáčela vůči připojenému dílu.

Otočné provedení pomáhá:

• omezovat kroucení pružné hadice,
• snižovat mechanické namáhání v místě připojení,
• zlepšit pohyblivost při vysávání kolem nábytku,
• omezovat vytváření pevných smyček,
• prodloužit životnost vlnité části hadice.

Otočný kloub musí zůstat čistý a mechanicky nepoškozený. Pokud je zablokovaný nečistotami, může se při manipulaci více namáhat samotná hadice nebo její koncová manžeta.

Provedení bez pistolové rukojeti

Katalogové číslo 17001546 označuje sací hadici bez zahnuté pistolové rukojeti, kterou uživatel drží během vysávání.

Pistolová rukojeť obvykle:

• navazuje na volný konec hadice,
• slouží k držení a vedení sací sestavy,
• spojuje hadici s teleskopickou trubkou,
• může obsahovat mechanickou regulaci přisávání vzduchu,
• může mít vlastní zajišťovací západku.

Pokud je původní rukojeť nepoškozená a konstrukčně odpovídá nové hadici, zpravidla se přemontuje. Pokud je prasklá, netěsná nebo má poškozené upevnění, je nutné vyhledat její samostatné katalogové číslo podle E-Nr. vysavače.

Rozdíl mezi hadicí a kompletní sací sestavou

Hadice 17001546 je pružná část mezi tělem vysavače a samostatnou rukojetí.

Pistolová rukojeť je pevná tvarovaná část, kterou uživatel drží v ruce. Není součástí tohoto katalogového čísla.

Teleskopická trubka je kovová nebo plastová výsuvná část mezi rukojetí a podlahovou hubicí.

Podlahová hubice přichází do kontaktu s čištěnou podlahou a nasává nečistoty do sacího systému.

Sací hrdlo vysavače je pevná část na těle spotřebiče, do které se zasouvá konec hadice.

Kompletní hadicová sestava může být v jiných případech dodávána již s rukojetí. Díl 17001546 je však v odborných katalozích výslovně veden jako provedení bez pistolové rukojeti.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 17001546
• Typ výrobku: sací hadice vysavače
• Další označení: hadice vysavače, flexibilní sací hadice, vacuum cleaner hose
• Oficiální označení: HOSE157CY/P32/RT47 bl/si
• Typ spotřebiče: podlahový vysavač
• Funkce: vedení nasávaného vzduchu a suchých nečistot
• Provedení: pružná vlnitá hadice s koncovými připojovacími prvky
• Otočná spojka: ano, podle odborných katalogů
• Pistolová rukojeť: není součástí
• Barevné provedení: černé a stříbrné
• Orientační délka: přibližně 1 400 mm
• Katalogově uváděný průměr: přibližně 38 mm
• Elektrické připojení: bez samostatného elektrického konektoru
• Prodejní jednotka: 1 kus

Rozměry hadice

Odborné katalogy uvádějí orientační rozměry:

• délka hadice přibližně 1 400 mm,
• průměr přibližně 38 mm.

Údaj 38 mm může podle způsobu měření označovat vnější průměr vlnité hadice nebo průměr příslušné spojovací části. Výrobce tento rozměr v oficiálním produktovém listu podrobně nerozlišuje.

Při porovnávání s původní hadicí zkontrolujte především:

• celkovou délku pružné části,
• průměr a profil hadice,
• tvar spojky na straně vysavače,
• tvar připojení na straně rukojeti,
• provedení otočného kloubu,
• polohu zajišťovacích výstupků,
• průměr připojovacího hrdla,
• barvu a tvar koncových částí,
• katalogové přiřazení k úplnému E-Nr. vysavače.

Samotná shoda délky a průměru nezaručuje kompatibilitu. Hadice mohou mít podobné rozměry, ale odlišné západky, bajonetové spojení nebo způsob upevnění rukojeti.

Materiál a konstrukce

Přesné chemické složení použitých plastů není ve veřejném oficiálním produktovém listu uvedeno.

Hadice je tvořena zejména:

• pružným vlnitým plastovým tělem,
• koncovou manžetou na straně vysavače,
• otočnou spojkou,
• připojovací částí pro samostatnou rukojeť,
• zajišťovacími a polohovacími prvky,
• těsnicími plochami jednotlivých spojů.

Vlnitý profil umožňuje ohýbání hadice a zároveň pomáhá zabránit jejímu úplnému sevření při běžném pohybu.

Pružná část se nesmí trvale zlomit, zploštit nebo oddělit od koncových manžet.

Barevné provedení

Oficiální označení výrobce obsahuje zkratku bl/si, tedy černé a stříbrné provedení.

Jednotlivé části sestavy mohou mít:

• černou pružnou vlnitou hadici,
• černé nebo stříbrně zbarvené spojovací prvky,
• mírně odlišnou povrchovou strukturu jednotlivých plastů.

Nový díl se může od používané hadice mírně lišit odstínem nebo leskem. Původní plast může být po letech používání zesvětlený, poškrábaný nebo ovlivněný čisticími prostředky.

Obsah dodávky

Katalogové číslo 17001546 označuje:

• 1× originální sací hadici vysavače s příslušnými koncovými spojovacími částmi.

Součástí katalogového čísla nejsou automaticky:

• pistolová nebo zahnutá rukojeť,
• teleskopická sací trubka,
• podlahová hubice,
• štěrbinová hubice,
• hubice na čalounění,
• kartáč na nábytek,
• tělo vysavače,
• prachový sáček,
• filtry,
• samostatné příslušenství vysavače.

Před objednáním zkontrolujte, zda je původní rukojeť nepoškozená a lze ji bezpečně připojit k nové hadici.

Katalogové označení

Originální objednací číslo:

• 17001546

Oficiální konstrukční označení:

• HOSE157CY/P32/RT47 bl/si

Ve veřejném oficiálním katalogu nebylo nalezeno spolehlivě potvrzené starší nahrazované katalogové číslo ani novější náhrada.

Na plastových spojkách mohou být vylisována další výrobní, materiálová nebo formová čísla. Nemusí jít o objednací číslo celé hadice.

Pro objednání používejte katalogové číslo 17001546 a úplné E-Nr. vysavače.

Kdy je vhodná výměna?

Výměna sací hadice může být potřebná, pokud:

• je pružná část prasklá nebo proděravěná,
• vznikla netěsnost mezi hadicí a koncovou manžetou,
• je hadice trvale zlomená nebo zploštělá,
• je poškozená spojka na straně vysavače,
• je poškozené připojení rukojeti,
• nefunguje zajišťovací západka,
• hadice samovolně vypadává z těla vysavače,
• otočný kloub je prasklý nebo zablokovaný,
• z hadice je při provozu slyšet pískání,
• vysavač má výrazně snížený sací výkon,
• ucpání nelze bezpečně odstranit,
• původní hadice zcela chybí.

Snížený sací výkon nemusí být způsoben pouze hadicí. Před objednáním zkontrolujte také prachový sáček nebo nádobu, filtry, sací trubku, podlahovou hubici a průchodnost vstupu do vysavače.

Projevy netěsné hadice

Prasklá nebo netěsná hadice se může projevovat:

• sníženým sacím výkonem na hubici,
• pískavým nebo syčivým zvukem,
• nasáváním vzduchu v místě praskliny,
• únikem jemného prachu ze spoje,
• nutností používat vyšší výkon vysavače,
• zhoršeným sběrem nečistot z koberců,
• nestabilním připojením k tělu vysavače,
• uvolňováním rukojeti z konce hadice.

Malou netěsnost lze orientačně vyhledat postupnou kontrolou celé hadice při zapnutém vysavači. Nedotýkejte se však pohyblivých nebo elektrických částí spotřebiče.

Projevy ucpané hadice

Ucpání hadice může způsobovat:

• náhlý pokles sacího výkonu,
• změnu zvuku motoru,
• přehřívání vysavače,
• aktivaci ochrany proti přehřátí,
• slabé proudění vzduchu na konci rukojeti,
• chrastění předmětu uvnitř hadice,
• opakované ucpávání filtru nebo vstupu do nádoby.

Častou příčinou bývá nasátý kus papíru, ponožka, dětská hračka, obal, shluk vlasů nebo jiný rozměrnější předmět.

Rozlišení možných závad

Prasklá hadice propouští okolní vzduch a snižuje podtlak dostupný na podlahové hubici.

Ucpaná hadice omezuje průchod vzduchu i v případě, že její povrch není poškozený.

Poškozená rukojeť může být netěsná nebo nemusí bezpečně držet teleskopickou trubku.

Ucpaná teleskopická trubka způsobí podobné projevy jako ucpaná hadice.

Zanesená podlahová hubice může mít zablokovaný sací otvor, kartáč nebo kolečka.

Plný prachový sáček nebo nádoba omezuje průtok vzduchu celým spotřebičem.

Zanesený motorový nebo výstupní filtr zvyšuje odpor proudění a může způsobit přehřívání vysavače.

Vadný sací motor může mít snížený výkon i při zcela průchodné a těsné hadici.

Kontrola průchodnosti

Před výměnou lze hadici odpojit od vysavače i rukojeti a orientačně zkontrolovat její průchodnost.

• Podívejte se proti světlu, pokud to zakřivení umožňuje.
• Hadici opatrně narovnejte bez nadměrného napínání.
• Zkontrolujte oba připojovací otvory.
• Lehce hadicí pohybujte a poslouchejte případný volný předmět.
• Nepoužívejte ostrou kovovou tyč.
• Nevytlačujte překážku způsobem, který by prorazil stěnu hadice.

Pro odstranění lehkého ucpání lze použít vhodný pružný neostrý nástroj. Při silném odporu nepokračujte násilím.

Možné příčiny poškození

Sací hadice se může poškodit zejména:

• opakovaným taháním vysavače za hadici,
• prudkým ohnutím v blízkosti koncové manžety,
• přiskřípnutím ve dveřích nebo pod nábytkem,
• přejetím kolečkem vysavače,
• přetažením přes ostrou hranu,
• dlouhodobým skladováním v těsné smyčce,
• silným kroucením při zablokované otočné spojce,
• tahem za nesprávnou část při odpojování,
• nasátím ostrého předmětu,
• působením vysoké teploty,
• kontaktem s agresivním rozpouštědlem,
• stárnutím a křehnutím plastu.

Pokud je hadice poškozena opakovaně ve stejném místě, zkontrolujte také volný pohyb otočné spojky a způsob skladování vysavače.

Demontáž původní hadice

Konkrétní způsob odpojení závisí na provedení vysavače.

Obvyklý postup:

• vysavač vypněte,
• vytáhněte síťovou vidlici ze zásuvky,
• uchopte pevnou spojku hadice u těla vysavače,
• stiskněte zajišťovací západky nebo uvolněte bajonet podle konstrukce,
• spojku vytáhněte rovně z otvoru vysavače,
• netahejte pouze za pružnou vlnitou část,
• odpojte samostatnou rukojeť podle jejího zajišťovacího mechanismu,
• před montáží nové hadice zkontrolujte stav všech přenášených dílů.

Při odporu nepoužívejte nadměrnou sílu. Nejprve ověřte, zda není spojka zajištěna západkou nebo pootočením.

Přemontování rukojeti

Protože se hadice dodává bez pistolové rukojeti, může být nutné přemontovat původní nepoškozenou rukojeť.

Před přemontováním zkontrolujte:

• zda není rukojeť prasklá,
• zda její připojovací hrdlo není deformované,
• zda funguje zajišťovací západka,
• zda je mechanická regulace vzduchu kompletní,
• zda spojovací část odpovídá nové hadici,
• zda těsnicí plocha není poškozená,
• zda uvnitř rukojeti není překážka.

Rukojeť neslepujte k hadici, pokud výrobce pro danou konstrukci lepení výslovně neurčuje. Nesprávné lepidlo může poškodit plast a znemožnit pozdější opravu.

Doporučení k montáži

• Porovnejte nový díl s původní hadicí.
• Zkontrolujte shodný tvar obou koncových spojek.
• Ověřte volný pohyb otočného kloubu.
• Vyčistěte sací otvor vysavače.
• Připojte samostatnou rukojeť ve správné orientaci.
• Zkontrolujte úplné zajištění rukojeti.
• Spojku hadice zasuňte rovně do těla vysavače.
• U bajonetového provedení ji pootočte pouze předepsaným směrem.
• U západkového provedení ověřte slyšitelné nebo hmatatelné zajištění.
• Nepoužívejte olej ani mazací tuk na sací spoje.
• Po montáži mírným tahem zkontrolujte pevnost připojení.

Kontrola správné funkce

Po montáži ověřte, že:

• hadice pevně drží v těle vysavače,
• rukojeť se samovolně neuvolňuje,
• otočná spojka se může volně pohybovat,
• hadice není nikde zlomená nebo zploštělá,
• všechny spoje jsou bez viditelné mezery,
• vzduch proudí hadicí bez překážky,
• při provozu nevzniká pískání nebo syčení,
• sací výkon odpovídá běžnému provozu,
• hadice se při pohybu nadměrně nepřekrucuje,
• spojka při mírném tahu nevypadává.

První zkoušku proveďte krátce bez nasávání ostrých nebo rozměrných předmětů.

Čištění a údržba

Výrobce k dílu 17001546 nezveřejňuje samostatný návod pro mytí nebo namáčení hadice.

Pro běžnou údržbu doporučujeme:

• odpojit hadici od elektrické sítě prostřednictvím vypnutí vysavače,
• pravidelně kontrolovat její průchodnost,
• otřít vnější povrch mírně navlhčeným hadříkem,
• vyčistit přístupné koncové spojky,
• odstranit vlasy a nečistoty ze zajišťovacích západek,
• zkontrolovat volný pohyb otočného kloubu,
• před opětovným použitím nechat povrch úplně oschnout.

Hadici neponořujte do vody a neproplachujte, pokud takový postup výslovně nepovoluje návod konkrétního vysavače. Zbytková vlhkost by mohla být nasáta do filtrů nebo motorového prostoru.

Nepoužívejte:

• ocelové kartáče,
• ostré kovové tyče,
• abrazivní čisticí prostředky,
• aceton, benzín nebo silná rozpouštědla,
• horkou vodu,
• olej nebo vazelínu v otočném kloubu bez pokynu výrobce.

Správné používání

• Vysavač nepřemisťujte tahem pouze za hadici.
• Při přenášení používejte držadlo na těle spotřebiče.
• Hadici nepřiskřípněte do dveří.
• Nevytvářejte na ní ostré ohyby.
• Nepřejíždějte ji kolečky vysavače.
• Nenatahujte ji za hranici běžné pracovní délky.
• Při odpojování držte pevnou koncovou spojku.
• Nevysávejte žhavý popel, kapaliny ani ostré střepy, pokud pro ně vysavač není určen.
• Při ucpání spotřebič ihned vypněte.

Skladování

Při skladování hadici:

• ponechte v přirozeně široké smyčce,
• nelámejte v blízkosti koncových manžet,
• nevystavujte přímému slunečnímu záření,
• nepokládejte na topné těleso,
• nezatěžujte těžkými předměty,
• chraňte před ostrými hranami,
• udržujte v suchém prostředí.

Dlouhodobé skladování v těsně utažené smyčce může způsobit deformaci nebo zvýšené namáhání vlnitého materiálu.

Kompatibilita a značky

Sací hadice 17001546 je podle oficiálního katalogu a ověřených katalogových přiřazení určena zejména pro vybrané vysavače značek:

• Bosch
• Siemens

Označení B/S/H/ vyjadřuje skupinu výrobce. Neznamená automatickou kompatibilitu se všemi vysavači ostatních značek skupiny.

Kompatibilita a modelové řady

Díl je podle dostupných katalogových přiřazení používán zejména u vybraných podlahových vysavačů následujících modelových řad:

• Bosch BGB7
• Bosch BGBS4
• Bosch BGC41
• Bosch BGL7
• Bosch BGLS4
• Bosch BGS41
• Bosch BGS7
• Siemens VSC3
• Siemens VSX41
• Siemens VSZ4
• Siemens VSZ7

V rámci stejné modelové řady mohou být podle země určení, data výroby, výbavy a výrobního indexu použity různé hadice, rukojeti a připojovací systémy.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. vysavače,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 17001546,
• oficiální označení HOSE157CY/P32/RT47,
• tvar spojky na straně vysavače,
• provedení otočného kloubu,
• tvar připojení původní rukojeti,
• orientační délku a průměr původní hadice,
• stav pistolové rukojeti,
• zda potřebujete samotnou hadici, nebo kompletní sestavu s rukojetí.

Typový štítek vysavače bývá zpravidla umístěn na spodní straně těla spotřebiče, případně v prostoru prachového sáčku nebo nádoby.

Upozornění

Katalogové číslo 17001546 označuje jednu originální flexibilní sací hadici pro vybrané podlahové vysavače Bosch a Siemens.

Oficiální označení výrobce je HOSE157CY/P32/RT47 bl/si. Barevné provedení je černé a stříbrné.

Odborné katalogy uvádějí délku přibližně 1 400 mm a průměr přibližně 38 mm. Rozměry jsou pouze pomocným údajem a samy o sobě nepotvrzují kompatibilitu.

Hadice má otočnou spojku a dodává se bez samostatné pistolové rukojeti. Balení neobsahuje teleskopickou trubku, podlahovou hubici ani další příslušenství.

Ve veřejném oficiálním katalogu není uvedeno potvrzené starší nahrazované katalogové číslo ani novější náhrada.

Poškozenou nebo netěsnou hadici neopravujte způsobem, který zmenší její vnitřní průřez, zablokuje otočnou spojku nebo znemožní bezpečné upevnění koncových částí.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. vysavače včetně výrobního indexu za lomítkem.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
