Síťový přívodní kabel k chladničce Bosch, přibližně 2,4 m

Originální síťový přívodní kabel Bosch 12036369 je určen pro vybrané chladničky, kombinované chladničky a mrazničky Bosch. Zajišťuje připojení spotřebiče k elektrické síti a přívod elektrické energie k jeho vnitřní elektroinstalaci.

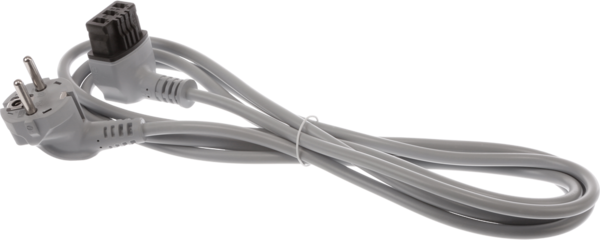

Kabel má šedé provedení, tři vodiče o průřezu 3 × 0,75 mm² a celkovou délku přibližně 2,3 až 2,4 m. Na jednom konci je síťová vidlice a na druhém odpovídající konektor pro připojení ke kompatibilnímu spotřebiči.

Balení obsahuje 1 kompletní přívodní kabel. Nejde o metrážový vodič, prodlužovací kabel ani univerzální kabel vhodný pro každou chladničku.

K čemu přívodní kabel slouží?

Síťový kabel propojuje chladicí spotřebič s elektrickou zásuvkou. Přivádí napájení ke kompresoru, řídicí elektronice, osvětlení, ventilátorům a dalším elektrickým částem podle vybavení konkrétního spotřebiče.

U katalogově kompatibilní chladničky nebo mrazničky kabel:

• zajišťuje připojení spotřebiče k elektrické síti,
• navazuje správným konektorem na elektrické připojení spotřebiče,
• nahrazuje poškozený nebo chybějící původní přívod,
• umožňuje obnovit bezpečné napájení bez nastavování původního kabelu.

Vlastnosti a základní údaje

• Značka: Bosch
• Katalogové číslo: 12036369
• Typ dílu: síťový přívodní kabel
• Určení: vybrané chladničky a mrazničky Bosch
• Barva: šedá
• Počet vodičů a průřez: 3 × 0,75 mm²
• Orientační délka: přibližně 2,3 až 2,4 m
• Provedení: kabel se síťovou vidlicí a konektorem ke spotřebiči
• Obsah balení: 1 kompletní kabel

U některých odborných katalogů je uvedena délka 2300 mm, zatímco jiné uvádějí 2400 mm. Pro výběr je rozhodující katalogové číslo a tvar elektrického připojení, nikoli rozdíl několika centimetrů v deklarovaném způsobu měření.

Co obsahuje dodávka?

Katalogové číslo 12036369 označuje kompletní přívodní kabel připravený k připojení do odpovídajícího elektrického konektoru spotřebiče.

Součástí balení nejsou:

• elektrická zásuvka,
• prodlužovací kabel,
• síťový filtr spotřebiče,
• řídicí elektronika,
• kompresor,
• vnitřní kabelový svazek chladničky,
• samostatné kryty a upevňovací prvky, pokud nejsou pevnou součástí kabelu.

Nejedná se o univerzální napájecí kabel

Přívodní kabely mohou mít podobnou síťovou vidlici a stejný průřez vodičů, ale liší se konektorem na straně spotřebiče, jeho zapojením, tvarem zajištění nebo délkou.

Díl 12036369 proto nelze bezpečně nahradit kabelem vybraným pouze podle:

• šedé barvy,
• přibližné délky,
• počtu vodičů,
• podobného vzhledu konektoru,
• obecného určení pro chladničky.

Rozhodující je oficiální katalogové přiřazení ke konkrétnímu spotřebiči.

Kdy je vhodná výměna?

Nový přívodní kabel může být potřebný zejména tehdy, když:

• je vnější izolace prasklá, proříznutá nebo prodřená,
• jsou viditelné vnitřní vodiče,
• je poškozená nebo deformovaná síťová vidlice,
• je konektor na straně spotřebiče prasklý nebo přehřátý,
• spotřebič při pohybu kabelu přerušovaně ztrácí napájení,
• jsou na kabelu patrné stopy roztavení nebo přehřátí,
• byl kabel skřípnutý mezi spotřebičem a nábytkem,
• původní přívodní kabel chybí.

Poškozený kabel dále nepoužívejte. Odhalené vodiče, přehřátá vidlice nebo přerušované napájení mohou představovat riziko úrazu elektrickým proudem, zkratu nebo požáru.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek chladničky nebo mrazničky Bosch a opište úplné označení spotřebiče.

Ověřte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 12036369,
• tvar konektoru původního kabelu,
• počet a polohu elektrických kontaktů,
• způsob zajištění konektoru ve spotřebiči,
• šedé provedení kabelu,
• průřez 3 × 0,75 mm²,
• potřebnou délku přibližně 2,3 až 2,4 m.

Údaj vytištěný na síťové vidlici nebo samotném vodiči nemusí být objednacím číslem celé kabelové sestavy.

Výměna přívodního kabelu

Před jakoukoli manipulací vytáhněte původní vidlici ze zásuvky. Spotřebič musí být zcela odpojen od elektrické sítě.

Pokud je kabel připojen prostřednictvím přístupného odpojitelného konektoru, postupujte podle návodu spotřebiče. Je-li nutné demontovat kryt, spodní část nebo elektrický prostor chladničky, měla by výměnu provést odborně způsobilá osoba.

Při montáži je nutné:

• zkontrolovat neporušenost konektoru ve spotřebiči,
• porovnat nový kabel s původním dílem,
• zasunout konektor rovně a do konečné polohy,
• obnovit případné odlehčení tahu kabelu,
• vést kabel mimo kompresor, horké potrubí a ostré hrany,
• zabránit přiskřípnutí kabelu mezi spotřebičem a stěnou,
• zkontrolovat, že síťová vidlice a kabel nejsou mechanicky namáhány.

Konektor neupravujte broušením, řezáním ani přepojováním vodičů. Kabel nesmí být připojen podle odhadu nebo pouze podle barev jednotlivých vodičů.

Nevhodné opravy poškozeného kabelu

Poškozený přívodní kabel neopravujte pouze omotáním izolační páskou. Nevhodné je také nastavování kabelu, spojování vodičů volnými svorkami nebo výměna konektoru za neověřený typ.

Provizorní oprava může způsobit:

• nedostatečnou elektrickou izolaci,
• zvýšený přechodový odpor a přehřívání spoje,
• ztrátu mechanického odlehčení tahu,
• nesprávné připojení ochranného vodiče,
• poškození elektroniky spotřebiče.

Při poškození kabelu je bezpečnějším řešením výměna kompletní sestavy za správný originální díl.

Kontrola po montáži

Před zasunutím spotřebiče zpět do nábytku nebo ke stěně zkontrolujte:

• že konektor pevně drží,
• že kabel není přiskřípnutý ani napnutý,
• že se nedotýká horkých nebo pohyblivých částí,
• že izolace není poškozená,
• že vidlice není uvolněná nebo deformovaná,
• že zásuvka zůstává přístupná podle požadavků návodu.

Po připojení sledujte, zda se spotřebič normálně zapne a zda v oblasti konektoru nebo vidlice nevzniká zápach, praskání, jiskření nebo neobvyklé zahřívání.

Bezpečné vedení kabelu

Přívodní kabel veďte tak, aby nebyl sevřen zadní stěnou spotřebiče ani hranou nábytku.

• Kabel nepokládejte na kompresor ani chladivové potrubí.
• Nevytvářejte ostré ohyby těsně u konektorů.
• Netahejte spotřebič za přívodní kabel.
• Vidlici vytahujte uchopením za její tělo, nikoli za kabel.
• Nepoužívejte kabel s prodřenou nebo změklou izolací.
• Nevkládejte vidlici do poškozené nebo uvolněné zásuvky.

Kompatibilita

Díl 12036369 je určen pouze pro vybrané chladničky a mrazničky Bosch s odpovídajícím elektrickým konektorem.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou uváděny.

Vzhledově podobné kabely se mohou lišit zapojením, konstrukcí konektoru nebo elektrickými parametry. Kompatibilitu je proto nutné vždy potvrdit podle úplného označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Díl 12036369 představuje 1 originální šedý síťový přívodní kabel Bosch pro chladicí spotřebič.

Kabel má tři vodiče o průřezu 3 × 0,75 mm² a délku přibližně 2,3 až 2,4 m.

Nejedná se o univerzální prodlužovací kabel, vnitřní kabelový svazek ani samostatnou síťovou vidlici.

Ve veřejně dostupných podkladech nebylo potvrzeno starší nahrazované originální číslo Bosch.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče Bosch. Kabel neobjednávejte pouze podle délky, barvy nebo podobného tvaru konektoru.
