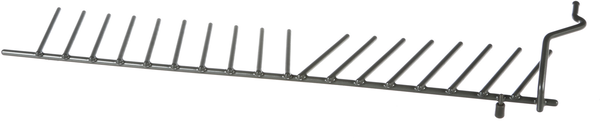

Sklopná řada trnů zadní části spodního koše myčky Bosch

Tato sklopná řada trnů do spodního koše myčky nádobí Bosch je originální náhradní díl s katalogovým číslem 12010552. Je určena pro vybrané myčky Bosch podle přesného katalogového přiřazení výrobce a úplného označení E-Nr.

Díl se montuje do zadní části spodního koše. Tvoří pohyblivou řadu kovových trnů, mezi které lze při běžném použití ukládat talíře a další ploché nádobí. Po sklopení vznikne rovnější prostor vhodný pro větší kusy nádobí.

Oficiální katalog Bosch uvádí tmavě šedé provedení a balení po 1 kusu. Odborné katalogy popisují díl jako kovový košový insert o orientačních rozměrech 155 × 68 × 44 mm a hmotnosti přibližně 109 g.

Aktuální díl 12010552 nahrazuje starší originální číslo Bosch 00654474.

K čemu sklopná řada trnů slouží?

Trny pomáhají udržet talíře a podobné nádobí ve vzájemných rozestupech. Voda z ostřikovacích ramen se tak může dostat na jednotlivé povrchy a nádobí se při běžném mycím programu méně dotýká.

Sklopné provedení umožňuje měnit uspořádání spodního koše podle aktuální náplně myčky.

• Ve vztyčené poloze trny podpírají talíře a ploché nádobí.
• Ve sklopené poloze vytvářejí více prostoru pro hrnce, pánve, mísy nebo jiné rozměrnější předměty.
• Pohyblivá konstrukce umožňuje přizpůsobit koš různým kombinacím nádobí.
• Náhradní díl obnovuje původní funkci koše po poškození nebo ztrátě původní řady.

Vlastnosti a základní údaje

• Značka: Bosch
• Katalogové číslo: 12010552
• Typ dílu: sklopná řada trnů
• Umístění: zadní část spodního koše
• Určení: držení talířů a úprava uspořádání koše
• Materiál: kov
• Barva: tmavě šedá
• Orientační délka: 155 mm
• Orientační šířka: 68 mm
• Orientační výška: 44 mm
• Orientační hmotnost: 109 g
• Obsah balení: 1 košový insert
• Nahrazené číslo: 00654474

Rozměry jsou měřeny na tvarovaném pohyblivém dílu a mohou se nepatrně lišit podle polohy trnů a zvolených měřicích bodů.

Pro kompatibilitu nejsou rozhodující pouze rozměry. Důležitý je také tvar základny, poloha otočných bodů, rozteč uchycení a návaznost na konstrukci konkrétního spodního koše.

Umístění ve spodním koši

Bosch označuje díl jako sklopný trn zadní části spodního koše. Některé odborné katalogy jeho polohu dále upřesňují jako zadní pravou část.

Přesná poloha se však může lišit podle:

• konstrukce spodního koše,
• šířky myčky,
• počtu sklopných řad,
• orientace košových vložek,
• výrobního indexu spotřebiče.

Před objednáním proto porovnejte tvar původního dílu a ověřte jeho přiřazení podle E-Nr. Nespoléhejte pouze na obecné označení „zadní pravá řada“.

Sklopná konstrukce

Řada trnů je spojena se spodním košem tak, aby ji bylo možné přestavovat mezi vztyčenou a sklopenou polohou. Přesný způsob ovládání závisí na provedení koše.

Při změně polohy:

• vyjměte z okolí trnů veškeré nádobí,
• uchopte díl v místě určeném k manipulaci,
• uvolněte případnou západku nebo doraz,
• pohybujte řadou rovnoměrně bez násilného kroucení,
• ověřte, že se v nové poloze správně zajistila.

S řadou nemanipulujte, pokud je zatížená talíři. Boční tlak by mohl poškodit trny, otočné body nebo upevnění ke koši.

Kdy je vhodná výměna?

Nový díl může být potřeba zejména v následujících případech:

• Některý trn je ulomený nebo výrazně ohnutý.
• Řada nedrží ve vztyčené poloze.
• Díl nelze správně sklopit nebo znovu zajistit.
• Je poškozený otočný bod nebo upevňovací část.
• Řada se samovolně uvolňuje ze spodního koše.
• Na kovové části je rozsáhlé poškození ochranného povrchu.
• Poškozené místo vytváří ostrou hranu.
• Trny nedokážou talíře stabilně podepřít.
• Původní řada chybí po předchozí opravě koše.
• Starší díl 00654474 má být nahrazen aktuálním dílem 12010552.

Pokud je poškozený také samotný rám koše nebo místo, do kterého se sklopná řada upevňuje, nemusí výměna samotného insertu závadu vyřešit.

Nejedná se o kompletní spodní koš

Díl 12010552 představuje pouze jednu sklopnou řadu trnů.

Součástí balení nejsou:

• kompletní spodní koš,
• kolečka koše,
• další sklopné řady,
• košík na příbory,
• držáky sklenic,
• spodní ostřikovací rameno,
• vodicí kolejnice myčky.

Pokud je poškozen rám spodního koše na více místech, může být nutné objednat kompletní koš nebo další samostatné součásti.

Nejedná se o sadu pro celý koš

Oficiální balení je vedeno jako 1 kus. To znamená jednu konkrétní sklopnou košovou vložku, nikoli automaticky všechny podobné řady umístěné ve spodním koši.

Pokud myčka používá více shodných nebo zrcadlově odlišných řad, ověřte katalogové číslo každé požadované součásti. Vzhledově podobný díl na opačné straně koše může mít jiné uchycení nebo jiné servisní číslo.

Upevňovací prvky

Veřejný oficiální popis potvrzuje balení jednoho košového dílu, ale neuvádí samostatné montážní klipy, ložiska nebo další upevňovací prvky.

Před demontáží zkontrolujte:

• zda jsou upevňovací části součástí původní řady,
• zda některé klipy zůstávají na rámu koše,
• zda nejsou otočné body prasklé nebo deformované,
• zda není potřeba další samostatně objednávaný díl.

Původní drobné součásti při demontáži nevyhazujte, dokud nebude porovnán kompletní obsah nového balení.

Rozdíl proti pevným trnům koše

Některé trny jsou pevnou součástí svařované konstrukce koše a nelze je jednotlivě sklopit nebo běžně vyměnit. Díl 12010552 je naopak samostatnou pohyblivou vložkou.

Před objednáním ověřte, že poškozená část:

• je skutečně samostatně vložená do koše,
• má odpovídající otočné nebo západkové uchycení,
• odpovídá zadní sklopné řadě,
• není pevně svařeným prvkem rámu koše.

Kontrola před objednáním

Před objednáním ověřte úplné označení myčky Bosch na typovém štítku.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• umístění dílu ve spodním koši,
• orientaci původní sklopné řady,
• počet a tvar trnů,
• provedení otočných bodů,
• rozteč upevňovacích míst,
• tmavě šedé provedení,
• orientační délku 155 mm,
• případné starší číslo 00654474.

Číslo uvedené přímo na plastové nebo kovové části nemusí být objednacím číslem celé vložky. Může jít o výrobní označení dílčí součásti.

Možné příčiny poškození

Sklopná řada se může poškodit například při:

• násilném sklápění přes uložené nádobí,
• bočním tlaku těžkého hrnce,
• zachycení vysokého předmětu při zasouvání koše,
• nesprávném vyjímání vložky z rámu,
• pádu koše nebo prudkém nárazu,
• dlouhodobém provozu s poškozeným otočným bodem,
• páčení trnů nevhodným nástrojem,
• mechanickém narušení ochranné povrchové vrstvy.

Pokud se původní díl poškodil kvůli deformovanému koši nebo kolizi s ostřikovacím ramenem, nejprve odstraňte příčinu poškození.

Doporučení k výměně

Výměna obvykle nevyžaduje zásah do elektrických nebo vodních částí myčky. Přesto spotřebič před manipulací vypněte a nechte jeho vnitřní prostor vychladnout.

Obecný postup:

• vyjměte ze spodního koše veškeré nádobí,
• vysuňte koš do dobře přístupné polohy nebo jej podle návodu vyjměte,
• vyfotografujte polohu původní řady,
• určete způsob upevnění na obou koncích,
• uvolněte díl bez deformace rámu koše,
• porovnejte nový a původní insert,
• nasaďte nový díl do odpovídajících otočných bodů,
• ověřte volný pohyb a správné zajištění.

Nepoužívejte nadměrnou sílu ani ostrý nástroj, který by mohl poškodit ochranný povrch koše.

Kontrola po montáži

Po instalaci několikrát přestavte řadu mezi vztyčenou a sklopenou polohou.

Zkontrolujte:

• že oba konce správně drží,
• že se díl nepohybuje mimo určené otočné body,
• že se ve vztyčené poloze samovolně nesklápí,
• že ve sklopené poloze nepřekáží spodnímu ostřikovacímu ramenu,
• že koš lze bez odporu zasunout do myčky,
• že trny nemají ostré nebo poškozené hrany.

Při prvním použití vložte do nové řady pouze několik lehčích talířů a ověřte její stabilitu.

Čištění a údržba

Sklopná řada se čistí během běžného provozu myčky. V otočných bodech se však mohou zachytávat zbytky potravin, etikety nebo jiné nečistoty.

Při údržbě:

• odstraňte zachycené zbytky měkkým kartáčkem,
• zkontrolujte volný pohyb mechanismu,
• nepáčte znečištěné části kovovým nástrojem,
• neodstraňujte ochranný povrch abrazivní houbičkou,
• poškozená místa pravidelně kontrolujte.

Do otočných bodů nenanášejte běžný olej ani mazivo, které není výrobcem určeno pro vnitřní prostor myčky.

Kompatibilita

Díl 12010552 je určen pouze pro vybrané myčky nádobí Bosch a odpovídající provedení spodního koše.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné sklopné řady se mohou shodovat barvou a délkou, ale lišit se orientací, počtem trnů, roztečí otočných bodů nebo tvarem upevnění.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení myčky.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sklopné řady podle přesného modelového označení E-Nr. vaší myčky Bosch. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 12010552 představuje 1 originální tmavě šedou sklopnou řadu trnů zadní části spodního koše Bosch.

Aktuální díl nahrazuje starší originální číslo Bosch 00654474.

Odborné katalogy uvádějí kovové provedení, orientační rozměry 155 × 68 × 44 mm a hmotnost přibližně 109 g.

Nejedná se o kompletní spodní koš ani o sadu všech sklopných řad v myčce.

Samostatné montážní klipy nebo další upevňovací díly nejsou ve veřejném oficiálním popisu potvrzeny jako součást balení.

Díl neobjednávejte pouze podle délky, tmavě šedé barvy nebo přibližného počtu trnů.

Rozhodující je vždy oficiální katalogové přiřazení dílu 12010552 ke kompletnímu označení myčky uvedenému na jejím typovém štítku.
