Prodlužovací sada vypouštěcí hadice 2,2 m

Tato prodlužovací sada vypouštěcí hadice je originální příslušenství B/S/H/ s katalogovým číslem 11057910. Je určena k prodloužení odvodu vody u vybraných praček a dalších katalogově přiřazených spotřebičů podle úplného modelového označení E-Nr.

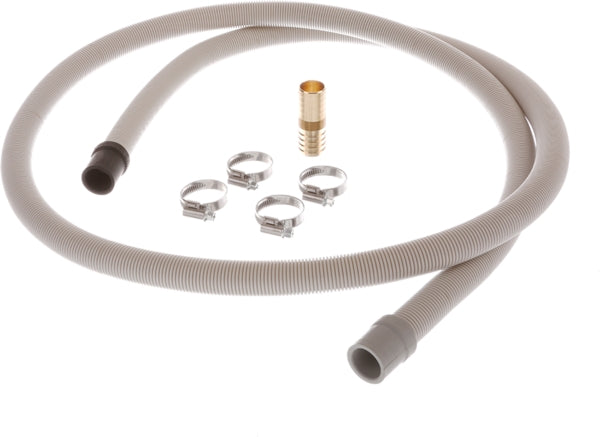

Součástí kompletu je plastová prodlužovací hadice o délce 220 cm, kovová spojka a čtyři nastavitelné hadicové spony. Výrobce uvádí na obou koncích prodlužovací hadice připojovací hrdlo o velikosti 20 mm.

Sada umožňuje prodloužit stávající odpadní vedení v situaci, kdy původní vypouštěcí hadice spotřebiče nedosáhne k odpovídajícímu odpadu, sifonu nebo jinému výrobcem povolenému místu připojení.

Balení představuje 1 kompletní prodlužovací sadu. Nejedná se automaticky o novou vnitřní vypouštěcí hadici vedoucí přímo od čerpadla spotřebiče.

Aktuální díl 11057910 nahrazuje starší originální číslo 11037853.

Obsah balení

• 1× plastová prodlužovací vypouštěcí hadice,
• 1× kovová spojka hadic,
• 4× nastavitelné hadicové spony.

Rozmístění jednotlivých spon a přesný způsob připojení se musí řídit dodanými pokyny a konstrukcí konkrétního spotřebiče.

Základní údaje

• Katalogové číslo BSH: 11057910
• Výrobce: B/S/H/
• Typ výrobku: prodlužovací sada vypouštěcí hadice
• Délka hadice: 220 cm
• Připojovací hrdlo: 20 mm na obou koncích
• Materiál hadice: plast
• Materiál spojky: kov
• Počet hadicových spon: 4 ks
• Nahrazený díl: 11037853
• Obsah balení: 1 kompletní sada

Veřejné oficiální údaje neuvádějí přesnou celkovou hmotnost ani konkrétní druh plastu použitého pro hadici.

K čemu prodlužovací sada slouží?

Sada prodlužuje cestu, kterou je odpadní voda odváděna ze spotřebiče. Používá se v případech, kdy standardní hadice nedosáhne k plánovanému místu napojení.

U katalogově kompatibilní instalace může pomoci:

• prodloužit dosah stávající vypouštěcí hadice,
• vytvořit mechanicky zajištěné spojení dvou hadic,
• připojit spotřebič k vzdálenějšímu odpadnímu bodu,
• nahradit starší prodlužovací sadu 11037853,
• obnovit správné odpadní vedení po přemístění spotřebiče.

Prodlužovací sada nezvyšuje výkon vypouštěcího čerpadla. Celková délka, výška a vedení odpadu musí zůstat v mezích povolených návodem konkrétního spotřebiče.

Nejedná se pouze o samostatnou hadici

Díl 11057910 je dodáván jako sada. Vedle samotné hadice obsahuje také kovový spojovací díl a čtyři nastavitelné spony.

Tyto části pomáhají vytvořit mechanicky zajištěný spoj. Sadu proto nelze přesně popsat pouze jako běžnou univerzální plastovou hadici dlouhou 2,2 metru.

Nejedná se automaticky o náhradu poškozené původní hadice

Sada je určena především k prodloužení stávajícího odpadního vedení.

Pokud je původní hadice spotřebiče:

• prasklá,
• proděravělá,
• poškozená u výstupu ze spotřebiče,
• uvolněná přímo u čerpadla,
• trvale zalomená nebo deformovaná,

je nutné ověřit, zda není správným řešením výměna původní vypouštěcí hadice za samostatný náhradní díl. Prodlužovací sada nemá zakrývat ani obcházet netěsné místo původního vedení.

Kovová spojka

Kovová spojka slouží k propojení odpovídajících konců hadic. Musí být zasunuta dostatečně hluboko a rovnoměrně, aby nedocházelo k uvolnění nebo úniku vody.

Před sestavením zkontrolujte:

• že spojka není deformovaná,
• že její hrany nepoškodí vnitřní povrch hadice,
• že oba spojované konce jsou čisté,
• že hadice nejsou popraskané nebo ztvrdlé,
• že odpovídají rozměru spojovacího systému.

Pokud spojku nelze do hadice zasunout přiměřenou silou nebo je spoj příliš volný, nepokračujte násilím a znovu ověřte kompatibilitu.

Nastavitelné hadicové spony

Sada obsahuje čtyři nastavitelné spony. Slouží k mechanickému zajištění hadicových spojů podle konkrétního montážního uspořádání.

Při utahování je důležité:

• umístit sponu rovně,
• zajistit ji v oblasti odpovídajícího hrdla nebo spojky,
• utahovat ji rovnoměrně,
• neponechat spoj volný,
• současně hadici nepřetáhnout a neproříznout.

Příliš slabě utažená spona může způsobit únik nebo sesunutí hadice. Nadměrné utažení může poškodit plastový materiál nebo deformovat připojovací část.

Kdy je prodloužení vhodné?

Prodlužovací sada může být vhodná například při:

• přemístění spotřebiče dále od odpadu,
• instalaci v nové kuchyňské nebo technické sestavě,
• vedení odpadu do vzdálenějšího sifonu,
• náhradě starší prodlužovací sady 11037853,
• obnově neúplného nebo chybějícího prodlužovacího vedení.

Použití prodloužení musí vždy odpovídat instalačnímu návodu spotřebiče. Nadměrně dlouhé nebo nevhodně vedené potrubí může zhoršit vypouštění.

Správné vedení hadice

Hadici veďte plynule bez zbytečných smyček, ostrých ohybů a stlačených míst.

Při instalaci zkontrolujte, že:

• hadice není přiskřípnutá za spotřebičem,
• není zalomená pod ostrým úhlem,
• neleží na horkém povrchu,
• nedotýká se ostrých hran nábytku nebo kovových dílů,
• není vedena tak, aby ji mohl spotřebič při vibracích poškodit,
• výška vyústění odpovídá návodu spotřebiče,
• koncové připojení nemůže samovolně vypadnout.

Hadici není vhodné zbytečně prodlužovat o další univerzální úseky nad rámec povolené instalace.

Výška a délka odpadního vedení

Vypouštěcí čerpadlo je navrženo pro určitý rozsah délky a výšky odpadu. Překročení těchto hodnot může vést k nedostatečnému vypouštění nebo k chybovým hlášením spotřebiče.

Přesná maximální délka a výška nejsou vlastností samotné sady 11057910. Určuje je návod konkrétní pračky nebo jiného spotřebiče.

Před instalací proto ověřte:

• povolenou celkovou délku odpadní hadice,
• minimální a maximální výšku vyústění,
• požadované připojení k sifonu nebo odpadu,
• nutnost zajištění proti zpětnému nasávání vody.

Možné projevy nesprávné instalace

Nesprávně připojené nebo vedené prodloužení se může projevit například:

• únikem vody ve spoji,
• sesunutím hadice při vypouštění,
• pomalejším odtokem vody,
• zůstáváním vody ve spotřebiči,
• neobvyklým zvukem vypouštěcího čerpadla,
• chybovým hlášením souvisejícím s odtokem,
• zpětným prouděním vody do spotřebiče,
• vlhkostí pod spotřebičem nebo v okolí sifonu.

Tyto projevy mohou mít také jiné příčiny, například ucpaný filtr čerpadla, zanesený sifon, cizí předmět v hadici nebo poruchu vypouštěcího čerpadla.

Doporučení k montáži

Před instalací spotřebič vypněte, odpojte od elektrické sítě a uzavřete přívod vody, pokud jej spotřebič používá.

Obecný postup zahrnuje:

• ověření správného dílu podle E-Nr.,
• kontrolu původní vypouštěcí hadice,
• určení bezpečné trasy prodloužení,
• spojení hadic dodanou kovovou spojkou,
• zajištění spojů dodanými sponami podle návodu,
• upevnění konce hadice k odpadu nebo sifonu,
• kontrolu všech míst proti zalomení a mechanickému napětí.

Přesný montážní postup a použití všech čtyř spon se musí řídit dokumentací konkrétní instalace.

Kontrola po instalaci

Po sestavení spusťte krátký program nebo samostatné vypouštění a během celého procesu kontrolujte všechny spoje.

Ověřte:

• že ze spojů neuniká voda,
• že se hadice při tlaku neposouvá,
• že všechny spony zůstávají na svém místě,
• že voda odtéká plynule,
• že hadice nevibruje proti nábytku,
• že se pod spotřebičem ani u sifonu neobjevuje vlhkost.

Při jakémkoli úniku spotřebič ihned vypněte, odpojte od napájení a spoj znovu zkontrolujte.

Čištění a údržba

Odpadní hadice běžně nevyžaduje pravidelné rozebírání. Doporučuje se však občasná vizuální kontrola dostupných částí.

Sledujte zejména:

• stav plastového povrchu,
• případné praskliny nebo promáčknutí,
• pevnost hadicových spon,
• vlhkost v okolí spojů,
• stopy oděru o nábytek nebo stěnu,
• správnou polohu koncového připojení.

Do hadice nevkládejte ostrý drát ani jiný nástroj, který by mohl prorazit její stěnu.

Kompatibilita

Sada 11057910 je určena pro vybrané pračky a další katalogově přiřazené spotřebiče s odpovídajícím systémem odvodu vody.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné prodlužovací sady se mohou lišit délkou, průměrem hrdla, provedením spojky, počtem spon a povoleným použitím.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sady podle přesného modelového označení E-Nr. vašeho spotřebiče. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 11057910 představuje 1 kompletní originální prodlužovací sadu vypouštěcí hadice B/S/H/.

Sada obsahuje 1 plastovou hadici o délce 220 cm, 1 kovovou spojku a 4 nastavitelné hadicové spony.

Výrobce uvádí 20mm připojovací hrdlo na obou koncích hadice.

Aktuální sada nahrazuje starší originální číslo 11037853.

Nejedná se automaticky o náhradu poškozené vnitřní hadice vedoucí přímo od vypouštěcího čerpadla.

Sadu neobjednávejte pouze podle délky hadice nebo přibližného průměru spojení.

Rozhodující je vždy katalogové přiřazení dílu 11057910 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
