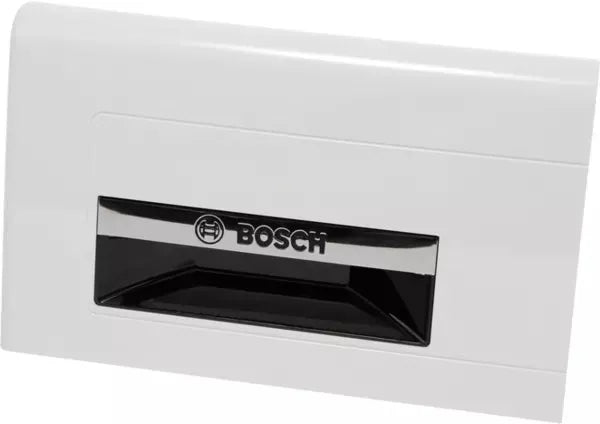

11049385 Madlo násypky k pračce

Bílé čelo s rukojetí zásuvky dávkovače pracích prostředků

Toto bílé čelo s integrovanou rukojetí zásuvky dávkovače pracích prostředků je originální náhradní díl B/S/H/ s katalogovým číslem 11049385. Je určeno pro vybrané automatické pračky podle přesného katalogového přiřazení výrobce a úplného označení E-Nr.

Díl se nachází na přední straně výsuvné zásuvky, do které se dávkuje prací prostředek, aviváž nebo další přípravek povolený výrobcem pračky. Tvoří viditelnou část zásuvky a současně poskytuje místo pro její uchopení při vysouvání a zasouvání.

V německých katalozích je součást označována jako Schalengriff, tedy zapuštěná nebo miskovitě tvarovaná úchytka. Anglické katalogové označení tray handle-dispenser nebo detergent drawer cover vyjadřuje její funkci čela a rukojeti zásuvky dávkovače.

Díl má bílé pohledové provedení. Balení obsahuje 1 čelo s úchytkou. Kompletní zásuvka, její vnitřní vložky, sifon aviváže, těleso dávkovače, hadice ani další součásti pračky nejsou automaticky součástí dodávky.

K čemu čelo zásuvky slouží?

Čelo vytváří pohledovou přední část zásuvky dávkovače a umožňuje její běžnou obsluhu. U katalogově kompatibilní pračky plní zejména následující funkce:

• umožňuje uchopit zásuvku při vysouvání,
• umožňuje zásuvku zatlačit zpět do pračky,
• zakrývá přední část plastového těla zásuvky,
• navazuje vzhledem na ovládací panel spotřebiče,
• pomáhá udržet zásuvku v původním konstrukčním provedení,
• nahrazuje prasklé, ulomené nebo chybějící původní čelo.

Čelo samo nerozděluje prací prostředky do jednotlivých komor a nevede vodu. Tyto funkce zajišťuje vlastní zásuvka, její vložky a pevné těleso dávkovače uvnitř spotřebiče.

Kdy je vhodná výměna?

Výměna dílu může být potřebná zejména v následujících případech:

• Čelo je prasklé nebo mechanicky rozlomené.
• Úchytka je ulomená a zásuvku nelze pohodlně vysunout.
• Díl se uvolňuje z přední části zásuvky.
• Čelo nedrží rovně nebo odstává od ovládacího panelu.
• Některý upevňovací prvek na zadní straně je poškozený.
• Původní díl byl poškozen při násilném vysouvání zásuvky.
• Pohledová část je deformovaná po pádu nebo nárazu.
• Čelo chybí po předchozí opravě či čištění zásuvky.
• Zásuvka je jinak funkční a poškozena je pouze její přední úchopová část.

Pokud zásuvku nelze vysunout nebo zasunout, nemusí být příčinou pouze čelo. Pohyb může blokovat zaschlý prací prostředek, cizí předmět, deformované tělo zásuvky nebo poškozené vedení v dávkovači.

Vlastnosti a základní údaje

• Katalogové číslo BSH: 11049385
• Výrobce: B/S/H/
• Typ dílu: čelo a úchytka zásuvky dávkovače
• Určení: vybrané automatické pračky
• Katalogové označení: Schalengriff / tray handle-dispenser
• Barevné provedení: bílé
• Umístění: přední část zásuvky pracích prostředků
• Obsah balení: 1 čelo s rukojetí

Přesné rozměry, typ plastu a případné starší nahrazované katalogové číslo nebyly ve veřejně dostupných podkladech spolehlivě potvrzeny.

Pro správný výběr není rozhodující pouze bílá barva a celkový vzhled. Důležité je provedení zadních upevňovacích bodů, tvar úchytky, rozměry čela a návaznost na konkrétní zásuvku a ovládací panel pračky.

Čelo s integrovanou zapuštěnou rukojetí

Úchopová část je vytvořena přímo v čele zásuvky. Uživatel zasune prsty do tvarované prohlubně a zásuvku vysune směrem dopředu.

Integrované provedení znamená, že samostatná vnější rukojeť nemusí být vedena jako oddělený díl. Při prasknutí úchopové části se proto obvykle mění celé čelo 11049385.

Při používání zásuvku vytahujte rovně a přiměřenou silou. Pokud klade neobvyklý odpor, nejprve zjistěte příčinu a za čelo netahejte násilím.

Nejedná se o kompletní zásuvku

Díl 11049385 představuje pouze přední pohledovou a úchopovou část dávkovací zásuvky.

Součástí balení nejsou:

• plastové tělo zásuvky s jednotlivými komorami,
• vložka pro tekutý prací prostředek,
• sifon nebo kryt komory pro aviváž,
• měřicí nebo dávkovací vložky,
• pevné těleso dávkovače uvnitř pračky,
• napouštěcí hadice,
• ventily přívodu vody,
• odtokové spojení směrem k prací vaně.

Pokud je prasklé také vlastní tělo zásuvky, je nutné ověřit katalogové číslo kompletní zásuvky nebo její příslušné samostatné části.

Nejedná se o těleso dávkovače

Těleso dávkovače je pevná část umístěná uvnitř horní části pračky. Do tohoto tělesa se zásuvka zasouvá a během programu jím protéká voda.

Poškození tělesa dávkovače se může projevit například:

• únikem vody uvnitř pračky,
• prasklinou pevné plastové komory,
• netěsností připojených hadic,
• nesprávným rozvodem vody do jednotlivých částí zásuvky.

Výměna předního čela 11049385 takovou závadu neodstraní.

Nejedná se o ovládací panel pračky

Čelo zásuvky se nachází v blízkosti ovládacího panelu, ale není jeho součástí.

Ovládací panel může zahrnovat:

• programový volič,
• tlačítka,
• displej,
• elektronický ovládací modul,
• rám a další pohledové kryty.

Tyto díly mají vlastní katalogová čísla. Díl 11049385 neobsahuje žádnou elektroniku ani ovládací prvky.

Rozdíl mezi čelem a vnitřními vložkami

Uvnitř zásuvky mohou být vyjímatelné části určené pro konkrétní typ pracího prostředku nebo pro vytvoření sifonového účinku v komoře aviváže.

Tyto vložky mohou být označeny symboly nebo dávkovacími značkami a při čištění se zpravidla vyjímají samostatně. Čelo 11049385 je naproti tomu umístěno na vnější přední straně zásuvky a slouží především k jejímu uchopení a vizuálnímu zakončení.

Kontrola před objednáním

Před objednáním ověřte úplné označení pračky a porovnejte původní díl s produktovým vyobrazením.

Zkontrolujte zejména:

• úplné označení E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• bílé barevné provedení,
• tvar zapuštěné rukojeti,
• šířku a výšku původního čela,
• tvar horní a spodní hrany,
• provedení zadních upevňovacích prvků,
• návaznost na okolní ovládací panel,
• katalogové přiřazení čísla 11049385.

Číslo vylisované přímo na zadní straně původního čela nemusí být objednacím číslem kompletního náhradního dílu. Může označovat výrobní formu, materiál nebo pouze jednu konstrukční součást.

Možné příčiny poškození

Čelo zásuvky se může poškodit například:

• násilným tahem za zablokovanou zásuvku,
• pádem vyjmuté zásuvky na tvrdou podlahu,
• nárazem koše na prádlo nebo jiného předmětu,
• nesprávným oddělováním čela od těla zásuvky,
• páčením nevhodným nástrojem,
• deformací při čištění vysokou teplotou,
• použitím agresivního čisticího prostředku,
• dlouhodobým používáním s poškozeným upevněním.

Pokud se původní čelo ulomilo kvůli zablokované zásuvce, před montáží nového dílu vyčistěte také zásuvku a její vedení. Jinak může dojít k opakovanému poškození.

Vyjmutí zásuvky z pračky

Přesný postup se řídí návodem konkrétní pračky. Zásuvka se zpravidla vysune do krajní polohy a následně se uvolní stisknutím určené pojistky nebo vložky.

Při vyjímání:

• pračku vypněte,
• zásuvku vysuňte rovně,
• vyhledejte uvolňovací prvek popsaný v návodu,
• pojistku stiskněte přiměřenou silou,
• zásuvku nevylamujte směrem nahoru ani do strany,
• po vyjmutí ji položte na měkký stabilní povrch.

Pokud zásuvka nejde vyjmout běžným postupem, nepáčte ji šroubovákem přes čelo. Nejprve ověřte správné umístění uvolňovací pojistky.

Doporučení k výměně čela

Způsob upevnění čela se může podle konstrukce zásuvky lišit. Před oddělením původního dílu si prohlédněte jeho zadní stranu a zdokumentujte polohu všech upevňovacích bodů.

Při výměně doporučujeme:

• vyjmout zásuvku z pračky,
• odstranit zbytky pracího prostředku a nechat díly vyschnout,
• zkontrolovat upevnění původního čela,
• uvolňovat jednotlivé body postupně a bez násilného páčení,
• porovnat nový a původní díl,
• nasadit nové čelo rovně do všech určených bodů,
• ověřit pevné spojení po celém obvodu,
• zasunout zásuvku zpět a zkontrolovat její pohyb.

Pokud nový díl mechanicky neodpovídá upevňovacím bodům, neupravujte jej vrtáním, broušením ani lepením. Znovu ověřte katalogovou kompatibilitu.

Kontrola po montáži

Po instalaci několikrát zásuvku pomalu vysuňte a zasuňte.

Zkontrolujte:

• že čelo drží pevně na těle zásuvky,
• že žádná jeho část neodstává,
• že úchytka nepraská ani se neprohýbá,
• že zásuvka běží rovně ve svém vedení,
• že čelo po zasunutí správně navazuje na okolní panel,
• že zásuvku lze znovu běžným způsobem vyjmout.

Při prvním praní zkontrolujte, že zásuvka zůstává správně zasunutá a voda nevytéká přes její přední část. Případný únik však obvykle souvisí s dávkovačem, jeho znečištěním nebo nadměrným pěněním, nikoli pouze s pohledovým čelem.

Čištění a údržba

Čelo čistěte společně se zásuvkou podle návodu pračky. Zbytky pracího prostředku mohou v okolí hran postupně tvrdnout a zhoršovat plynulý pohyb zásuvky.

Pro běžnou údržbu:

• zásuvku pravidelně vyjměte,
• čelo omyjte vlažnou vodou,
• použijte měkkou houbičku nebo hadřík,
• vyčistěte také vedení zásuvky v pračce,
• před opětovným sestavením odstraňte usazeniny z upevňovacích míst,
• nechte všechny části oschnout.

Nepoužívejte kovovou drátěnku, ostrou škrabku, koncentrované rozpouštědlo ani čisticí prostředek, který by mohl změnit barvu nebo narušit plast.

Nevhodné opravy

Prasklé čelo není vhodné dlouhodobě opravovat univerzálním lepidlem nebo tavnou pistolí.

Taková oprava:

• nemusí odolat opakovanému tahu při vysouvání,
• může změnit tvar upevňovacích bodů,
• může bránit zasunutí zásuvky,
• může znečistit dávkovací prostor,
• může ztížit pozdější výměnu správným dílem.

Při poškození úchytky nebo upevnění je vhodné použít odpovídající originální čelo.

Kompatibilita

Díl 11049385 je určen pouze pro vybrané automatické pračky a odpovídající zásuvky dávkovače pracích prostředků.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobná bílá čela se mohou shodovat celkovým vzhledem, ale lišit se rozměry, tvarem úchytky, zadními západkami nebo návazností na ovládací panel.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení pračky.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu čela podle přesného modelového označení E-Nr. vaší pračky. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 11049385 představuje 1 originální bílé čelo s integrovanou zapuštěnou rukojetí zásuvky dávkovače pracích prostředků B/S/H/.

Nejedná se o kompletní zásuvku, vnitřní dávkovací vložky ani těleso dávkovače uvnitř spotřebiče.

Ve veřejných podkladech nebyly spolehlivě potvrzeny přesné rozměry, konkrétní typ plastu ani starší nahrazované originální číslo.

Čelo neobjednávejte pouze podle bílé barvy, přibližné šířky nebo podobného tvaru rukojeti.

Rozhodující je vždy katalogové přiřazení dílu 11049385 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
