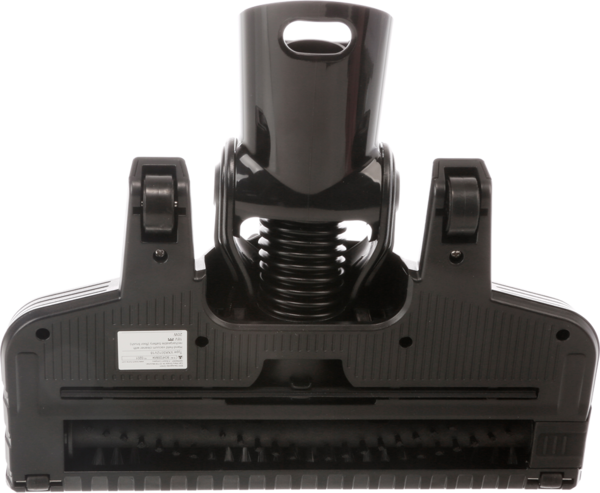

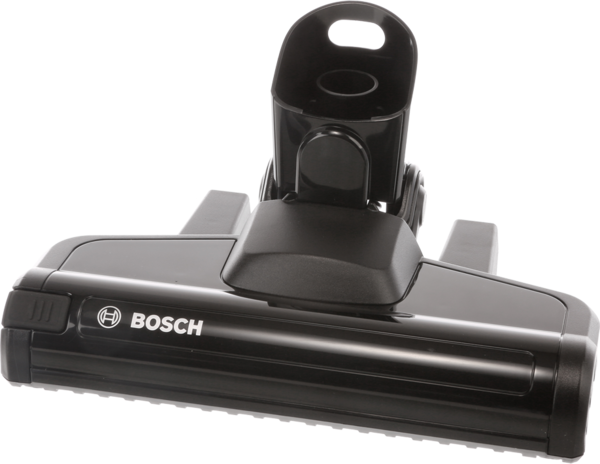

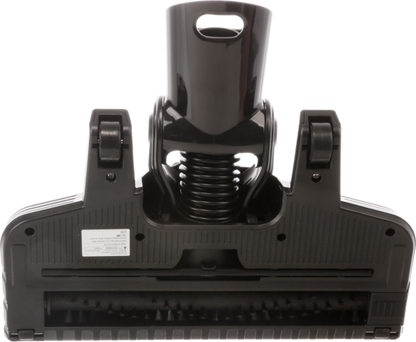

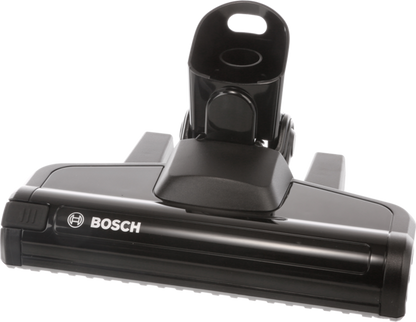

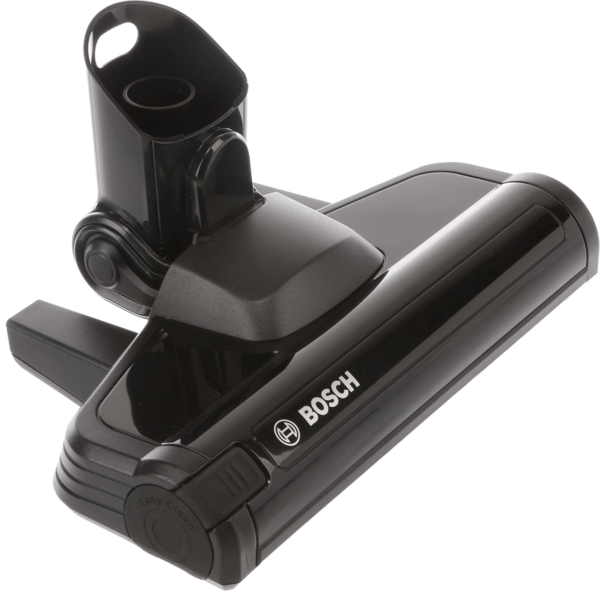

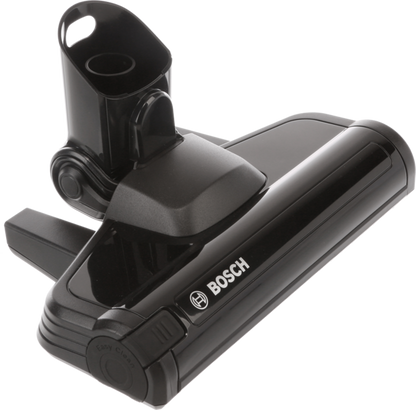

Motorová podlahová hubice Bosch Readyy’y – černá

Originální kompletní motorová podlahová hubice Bosch B/S/H/ 11047001 je určena pro vybrané akumulátorové tyčové vysavače Bosch Serie 2 Readyy’y 20Vmax s odpovídajícím mechanickým a elektrickým připojením.

Hubice obsahuje rotační kartáčový válec, vlastní pohonný mechanismus, sací kanál, pojezdová kolečka a pohyblivý kloub. Při vysávání mechanicky uvolňuje prach, drobky, vlasy a další suché nečistoty z koberců i vhodných tvrdých podlah a směruje je k sacímu otvoru vysavače.

Katalogové číslo 11047001 označuje kompletní podlahovou hubici. Nejde pouze o samostatný kartáčový válec, plastový kryt, pojezdové kolečko nebo motor hubice.

Hlavní vlastnosti

• Originální náhradní díl Bosch B/S/H/
• kompletní motorová podlahová hubice,
• určená pro vybrané akumulátorové vysavače Bosch Readyy’y,
• provedení používané zejména u řady Serie 2 Readyy’y 20Vmax,
• rotační kartáčový válec Polymatic nebo AllFloor podle katalogového označení,
• aktivní mechanické působení na čištěný povrch,
• vyjímatelný kartáčový válec se systémem EasyClean,
• pohyblivý kloub pro snadnější vedení pod nábytkem,
• integrovaný sací kanál,
• pojezdová kolečka,
• zajišťované značkové připojení k vysavači,
• černé plastové vnější provedení,
• orientační celková šířka přibližně 265 mm,
• orientační hmotnost přibližně 0,77 kg,
• dodává se jako jeden kompletní kus.

Oficiální a odborná označení

Pro díl se používají zejména názvy:

• Floor nozzle
• Floor tool
• Turbodüse
• Turbozuigmond
• Turboborstel Polymatic
• motorová podlahová hubice
• elektrická kartáčová hubice
• podlahová hubice s rotačním kartáčem

Označení „turbohubice“ v prodejních katalozích neznamená, že jde o běžnou univerzální vzduchovou turbohubici pro hadicový vysavač.

Díl je konstrukčně určen pro konkrétní akumulátorové tyčové vysavače a musí odpovídat jejich spojení, sacímu kanálu, zajištění a pohonu kartáče.

Princip fungování

Při provozu vysavače pracují společně dva hlavní systémy:

• motorová jednotka vysavače vytváří sací proud,
• pohon v podlahové hubici roztáčí kartáčový válec.

Rotační kartáč:

• uvolňuje prach z vláken koberce,
• zachytává vlasy a textilní vlákna,
• přibližuje nečistoty k sacímu otvoru,
• pomáhá sbírat drobky z tvrdé podlahy,
• podporuje rovnoměrné čištění napříč pracovní šířkou hubice.

Uvolněné nečistoty jsou následně odváděny sacím kanálem do nádoby vysavače.

Hubice sama nevytváří hlavní podtlak. Ten zajišťuje motorová jednotka vysavače.

Rozdíl mezi motorovou a vzduchovou turbohubicí

Motorová hubice 11047001 používá rotační kartáč poháněný mechanismem kompatibilního akumulátorového vysavače.

Vzduchová turbohubice používá turbínu roztáčenou proudem nasávaného vzduchu a zpravidla se připojuje k běžné trubce hadicového vysavače.

Pasivní podlahová hubice nemá aktivně rotující kartáč a čistí pouze pomocí sacího proudu a pevných kartáčových lišt.

Díl 11047001 nelze nahrazovat univerzální hubicí pouze podle přibližného průměru nebo šířky.

Kartáč AllFloor a Polymatic

Kompatibilní vysavače Bosch Readyy’y používají výkonný kartáč určený pro různé běžné podlahové povrchy.

V odborných katalozích je hubice označována také jako Polymatic, zatímco Bosch u vysavačů používá označení AllFloor.

Kartáč pomáhá zejména při vysávání:

• koberců s běžnou výškou vlasu,
• hladkých tvrdých podlah,
• spár mezi podlahovými díly,
• vlasů,
• textilních vláken,
• drobných suchých nečistot.

Vhodnost použití na citlivém povrchu vždy ověřte podle doporučení výrobce podlahové krytiny.

Systém EasyClean

Kompatibilní vysavače Readyy’y používají systém EasyClean, který umožňuje kartáčový válec z podlahové hubice vyjmout.

Vyjímatelný válec usnadňuje:

• odstranění namotaných vlasů,
• odstranění chlupů a nití,
• čištění koncových uložení,
• kontrolu hnací části válce,
• výměnu opotřebeného kartáče,
• čištění prostoru uvnitř hubice.

Před vyjmutím kartáče musí být vysavač vypnutý a podlahová hubice odpojena nebo bezpečně zajištěna proti spuštění.

Samostatný kartáčový válec 12034307

Pro odpovídající hubici je jako samostatně objednávaná pracovní část katalogově veden:

• 12034307

Bosch jej označuje jako:

• černou kartáčovou hřídel podlahové hubice,
• samostatný náhradní kartáč,
• prodejní jednotku jeden kus.

Aktuální válec 12034307 nahrazuje starší číslo:

• 12019018

Odborné katalogy uvádějí orientačně:

• délku přibližně 238 mm,
• průměr přibližně 35 až 43 mm,
• hmotnost přibližně 70 až 75 g.

Rozdíl v uváděném průměru může vznikat podle toho, zda je měřeno plastové tělo, kartáčové štětiny nebo nejširší část koncového uložení.

Číslo 12034307 označuje pouze kartáčový válec. Nenahrazuje celou hubici 11047001.

Kdy může stačit výměna válce?

Samostatný kartáčový válec může být dostačující, pokud:

• jsou kartáčové prvky výrazně opotřebené,
• je plastové tělo válce prasklé,
• je poškozený jeho hnací konec,
• je válec trvale deformovaný,
• má nadměrnou vůli,
• nelze jej po vyčištění plynule otáčet,
• původní válec chybí.

Pokud je poškozen motor, převod, kloub, tělo hubice nebo elektrické spojení, výměna samotného válce závadu neodstraní.

Pohyblivý kloub

Hubice je spojena s tělem tyčového vysavače pohyblivým kloubem.

Kloub umožňuje:

• měnit sklon vysavače,
• vést hubici pod nízkým nábytkem,
• otáčet vysavač při změně směru,
• udržovat spodní část hubice v kontaktu s podlahou,
• omezovat nadměrné namáhání připojovacího místa.

Kloub nesmí být prasklý, zablokovaný ani nadměrně volný.

Zajišťované připojení

Odborné katalogy uvádějí zajišťované připojení hubice.

Spoj musí současně zajistit:

• mechanické upevnění k vysavači,
• správnou vzájemnou orientaci,
• průchod nasávaného vzduchu,
• spojení pohonných nebo elektrických částí,
• možnost bezpečného uvolnění při opravě.

Údaj o připojení kolem 30 mm používaný některými odbornými katalogy je pouze orientační. Neznamená univerzální kompatibilitu se všemi trubkami nebo vysavači o průměru 30 mm.

Pojezdová kolečka

Na spodní straně hubice se nacházejí kolečka podporující její pohyb po podlaze.

Kolečka pomáhají:

• snižovat odpor při posouvání,
• udržovat správnou vzdálenost těla hubice od povrchu,
• usnadňovat změnu směru,
• omezovat tření plastového krytu o podlahu,
• rovnoměrně vést kartáčový válec.

Namotané vlasy a nitě mohou kolečka blokovat. Je proto vhodné je pravidelně kontrolovat.

Sací kanál

Uvnitř hubice se nachází kanál, kterým jsou nečistoty odváděny do těla vysavače.

Kanál se může ucpat například:

• shlukem vlasů,
• částí papíru,
• kouskem textilie,
• větším množstvím vláken,
• rozměrným drobkem nebo cizím předmětem.

Ucpaný sací kanál může výrazně snížit sběr nečistot, i když se kartáčový válec normálně otáčí.

Technická specifikace

• Výrobce: B/S/H/
• Značka spotřebiče: Bosch
• Katalogové číslo: 11047001
• Typ výrobku: kompletní motorová podlahová hubice
• Další označení: Polymatic, turbohubice, AllFloor kartáč
• Typ spotřebiče: akumulátorový tyčový vysavač 2v1
• Produktová řada: Bosch Serie 2 Readyy’y 20Vmax
• Barva: černá
• Vnější materiál: plast
• Kartáčový válec: vyjímatelný
• Systém čištění: EasyClean
• Pojezdová kolečka: ano
• Pohyblivý kloub: ano
• Zajištění připojení: ano
• Orientační šířka: přibližně 265 mm
• Orientační hmotnost: přibližně 0,77 kg
• Prodejní jednotka: 1 kus

Rozměry

Ve veřejně dostupném oficiálním produktovém listu dílu nejsou uvedeny úplné vnější rozměry.

Odborné katalogy potvrzují zejména:

• celkovou šířku přibližně 265 mm.

Přesná hloubka a výška nejsou veřejnými zdroji spolehlivě a jednotně doloženy.

Při porovnávání s původním dílem zkontrolujte především:

• celkovou pracovní šířku,
• tvar přední části,
• profil pohyblivého kloubu,
• tvar připojení k vysavači,
• polohu zajištění,
• polohu elektrických kontaktů nebo pohonu,
• rozměr sacího otvoru,
• provedení spodního krytu,
• katalogové přiřazení k úplnému E-Nr.

Rozměry samy o sobě nepotvrzují kompatibilitu.

Hmotnost

Jeden odborný prodejní katalog uvádí orientační hmotnost:

• přibližně 0,772 kg.

Údaj může představovat hmotnost kompletní hubice nebo zabaleného výrobku. Výrobce jej na veřejné produktové stránce samostatně nepotvrzuje.

Hmotnost proto používejte pouze jako orientační údaj.

Materiál a konstrukce

Vnější tělo hubice je vyrobeno převážně z černého plastu.

Kompletní sestava může zahrnovat zejména:

• horní plastový kryt,
• spodní plastovou kluznou část,
• vyjímatelný kartáčový válec,
• pohon kartáče,
• hnací převod nebo spojení,
• elektrické vodiče a kontakty,
• sací kanál,
• pohyblivý kloub,
• pojezdová kolečka,
• kovové osy, pružiny a spojovací prvky.

Přesné materiálové složení plastů, štětin, koleček a vnitřních pohonných částí výrobce ve veřejném popisu neuvádí.

Barevné provedení

Odborné katalogy uvádějí černou barvu.

Nová hubice se může od dlouhodobě používaného původního dílu mírně lišit:

• odstínem černého plastu,
• mírou lesku,
• povrchovou strukturou,
• provedením drobných výrobních označení.

Barva sama o sobě není vhodným kritériem kompatibility.

Obsah dodávky

Katalogové číslo 11047001 označuje:

• 1× kompletní originální podlahovou hubici Bosch,
• těleso hubice,
• rotační kartáčový válec vložený v hubici,
• pohonný mechanismus kartáče,
• pohyblivý připojovací kloub,
• pojezdová kolečka.

Součástí katalogového čísla nejsou automaticky:

• celý akumulátorový vysavač,
• vyjímatelný ruční vysavač,
• akumulátorová baterie,
• nabíječka,
• motorové šasi vysavače,
• nádoba na prach,
• filtrační vložky,
• držadlo vysavače,
• náhradní kartáčový válec navíc,
• další hubice a příslušenství.

Související díly

Pro odpovídající platformu vysavače jsou katalogově uváděny například:

• 12034307 – kartáčový válec podlahové hubice,
• 12019018 – starší číslo kartáčového válce,
• 11046999 – držadlová nebo rámová část vybraných vysavačů,
• 11047000 – motorové šasi vybraných vysavačů,
• 12014108 – vnější filtr u vybraných provedení,
• 12019016 – textilní nebo vláknový filtrační díl u vybraných provedení,
• 12019017 – pěnový filtr u vybraných provedení.

Uvedení souvisejícího dílu neznamená, že je použit ve všech výrobních indexech řady Readyy’y.

Katalogové označení

Aktuální originální objednací číslo:

• 11047001

Na plastových částech hubice se mohou nacházet další výrobní nebo výlisková čísla. Ta nemusí být objednacím číslem celé sestavy.

Starší katalogové číslo

Jeden odborný katalog uvádí, že hubice 11047001 nahrazuje:

• 11034746.

Toto náhradové přiřazení není v dostupné veřejné produktové stránce Bosch samostatně potvrzeno.

Při objednávání podle čísla 11034746 proto vždy ověřte převod v aktuálním servisním katalogu podle úplného E-Nr. vysavače.

Kdy je vhodná výměna kompletní hubice?

Výměna celé hubice může být potřebná, pokud:

• kartáč se neroztočí ani po vyčištění,
• je vadný pohon kartáče,
• je prasklé hlavní těleso hubice,
• je poškozený pohyblivý kloub,
• hubice nedrží na vysavači,
• je poškozeno zajišťovací spojení,
• je deformovaná spodní plocha,
• jsou poškozena uložení kartáčového válce,
• je přerušené elektrické nebo pohonné spojení,
• hubice vydává hlasité skřípání nebo praskání,
• z pohonu je cítit zápach po přehřátí,
• původní hubice zcela chybí.

Typické projevy závady

Poškození nebo zanesení hubice se může projevovat:

• zastavováním kartáče,
• pomalejším otáčením válce,
• nepravidelným rozbíháním,
• silným mechanickým hlukem,
• klepáním uvnitř hubice,
• sníženým sběrem nečistot,
• obtížným pohybem po podlaze,
• zablokovanými kolečky,
• nadměrnou vůlí kloubu,
• uvolňováním hubice od těla vysavače.

Rozlišení možných závad

Zanesený kartáčový válec může být blokován vlasy, nitěmi nebo chlupy.

Poškozený kartáčový válec může mít prasklé tělo, opotřebené štětiny nebo deformovaný hnací konec.

Vadný pohon hubice neroztočí ani čistý a správně vložený válec.

Ucpaný sací kanál snižuje sběr nečistot, i když se kartáč normálně otáčí.

Zablokovaná kolečka zvyšují odpor při posouvání.

Poškozený kloub může způsobovat nadměrnou vůli nebo přerušování pohonu.

Plná nádoba na prach snižuje sací výkon celého vysavače.

Zanesené filtry omezují proudění vzduchu a mohou vytvářet dojem vadné hubice.

Slabý akumulátor může omezovat celkový výkon spotřebiče.

Možné příčiny poškození

Hubice se může poškodit zejména:

• provozem se zablokovaným kartáčem,
• nasátím kabelu nebo dlouhého provázku,
• namotáním třásní koberce,
• zachycením tvrdého předmětu mezi válec a kryt,
• nárazem do nábytku nebo schodu,
• pádem vysavače na hubici,
• násilným vytočením kloubu,
• vniknutím kapaliny do pohonu,
• použitím na mokrém povrchu,
• dlouhodobým zanedbáním čištění koncových uložení.

Vyjmutí kartáčového válce

Konkrétní postup se řídí návodem vysavače a konstrukcí daného výrobního provedení.

Obvyklý bezpečný postup:

• vysavač vypněte,
• odpojte nabíječku,
• položte vysavač na stabilní plochu,
• otočte hubici spodní stranou nahoru,
• uvolněte zámek nebo boční kryt válce,
• válec vytáhněte za určenou koncovou část,
• zapamatujte si orientaci hnacího a opěrného konce,
• nepáčte ostrým nástrojem o plastové tělo hubice.

Čištění kartáčového válce

Válec pravidelně kontrolujte a odstraňujte:

• vlasy,
• zvířecí chlupy,
• nitě,
• textilní vlákna,
• provázky,
• nečistoty zachycené u koncových uložení.

Namotané nečistoty lze opatrně rozstřihnout, aniž by došlo k poškození kartáčových prvků nebo plastového těla válce.

Po vyčištění zkontrolujte, že se válec otáčí plynule a jeho konce nejsou deformované.

Čištění těla hubice

Kompletní motorovou hubici neponořujte do vody a nemyjte pod tekoucí vodou.

Doporučený postup:

• odstraňte volný prach,
• vyčistěte sací kanál,
• otřete plastový povrch mírně navlhčeným hadříkem,
• vyčistěte prostor koleček,
• zkontrolujte spojení a kloub,
• před použitím nechte všechny části úplně vyschnout.

Zabraňte proniknutí vody do pohonu, elektrických kontaktů a vnitřního mechanismu.

Montáž kartáčového válce

• Porovnejte orientaci válce s původní polohou.
• Nejprve usaďte hnací konec.
• Protější konec vložte do odpovídajícího uložení.
• Válec nezatlačujte šikmo nebo násilím.
• Zkontrolujte, že se nedotýká krytu.
• Uzavřete a zajistěte boční kryt.
• Před spuštěním válec opatrně ručně pootočte.

Pokud zámek nelze uzavřít, znovu zkontrolujte úplné dosednutí obou konců.

Kontrola po montáži

Po vyčištění nebo výměně ověřte, že:

• kartáčový válec je správně zajištěný,
• pojezdová kolečka se volně otáčejí,
• sací kanál je průchodný,
• pohyblivý kloub pracuje plynule,
• hubice pevně drží na vysavači,
• po zapnutí se válec plynule roztočí,
• nevzniká neobvyklé klepání,
• nevzniká zápach po přehřátí,
• hubice správně sbírá nečistoty.

První zkoušku proveďte krátce na volné a čisté podlaze.

Použití na kobercích

Rotační kartáč může pomáhat uvolňovat prach a vlasy z kobercových vláken.

Před použitím na koberci zkontrolujte:

• zda výrobce koberce dovoluje použití rotačního kartáče,
• zda koberec nemá dlouhé volné třásně,
• zda nejsou uvolněná vlákna,
• zda se kartáč při pohybu nezastavuje,
• zda není koberec vtahován do hubice.

Na velmi jemných, ručně vázaných nebo dlouhovlasých kobercích může být rotační kartáč nevhodný.

Použití na tvrdých podlahách

Před vysáváním citlivé tvrdé podlahy:

• zkontrolujte čistotu kartáče,
• odstraňte kamínky a ostré částice,
• ověřte volný pohyb koleček,
• zkontrolujte spodní plastové hrany,
• vyzkoušejte hubici na méně viditelném místě.

Tvrdá nečistota zachycená v kartáči nebo pod kolečkem může citlivý povrch poškrábat.

Bezpečnostní upozornění

• Před čištěním vysavač vždy vypněte.
• Nedotýkejte se rotujícího kartáče.
• Udržujte vlasy, prsty a volný oděv mimo válec.
• Nevysávejte kabely, provázky nebo dlouhé třásně.
• Nevysávejte kapaliny.
• Nevysávejte žhavý popel nebo hořlavé látky.
• Při zablokování kartáče vysavač ihned vypněte.
• Motorovou hubici neponořujte do vody.
• Poškozenou nebo přehřívající se hubici dále nepoužívejte.

Pravidelná údržba

• Po vysávání vlasů a chlupů zkontrolujte kartáčový válec.
• Pravidelně čistěte koncová uložení.
• Kontrolujte volné otáčení koleček.
• Udržujte průchodný sací kanál.
• Kontrolujte pohyblivý kloub.
• Včas vyprazdňujte nádobu na prach.
• Čistěte filtry podle návodu vysavače.
• Opotřebený kartáčový válec včas vyměňte.
• Při neobvyklém hluku provoz přerušte.

Kompatibilita a značka

Kompletní podlahová hubice 11047001 je podle ověřených katalogových přiřazení určena pro vybrané vysavače značky:

• Bosch

Některé katalogy používají označení Bosch Siemens nebo B/S/H/ jako společné označení výrobní skupiny.

Takové označení samo o sobě nepotvrzuje kompatibilitu s vysavači Siemens. Pro díl 11047001 je doloženo především použití u spotřebičů Bosch.

Kompatibilita a modelové řady

Díl je katalogově přiřazován především k vybraným akumulátorovým vysavačům následujících řad:

• Bosch Serie 2 Readyy’y 20Vmax
• Bosch BCHF220B
• Bosch BCHF220T

V rámci modelových řad existují různé výrobní indexy, barevná provedení a konstrukční revize.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Rozdíl oproti ostatním řadám Readyy’y

Podobně vypadající vysavače Readyy’y mohou používat odlišné podlahové hubice.

Rozdíly mohou být například v:

• šířce hubice,
• barvě krytu,
• konstrukci kloubu,
• poloze zajišťovací západky,
• provedení pohonu,
• kartáčovém válci,
• elektrických kontaktech,
• tvaru sacího kanálu.

Hubici proto neobjednávejte pouze podle označení Readyy’y nebo podle napětí akumulátoru.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. vysavače,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 11047001,
• příslušnost k odpovídající řadě BCHF220,
• tvar původní podlahové hubice,
• provedení připojovacího kloubu,
• polohu zajišťovacího mechanismu,
• provedení pohonu kartáče,
• zda potřebujete celou hubici, nebo pouze válec 12034307.

Typový štítek vysavače bývá umístěn na spodní nebo zadní straně spotřebiče, případně v prostoru vyjímatelného ručního vysavače nebo nádoby na prach.

Upozornění před objednáním

Katalogové číslo 11047001 označuje jednu originální kompletní motorovou podlahovou hubici pro vybrané akumulátorové vysavače Bosch Serie 2 Readyy’y 20Vmax.

Hubice obsahuje rotační kartáč, pohonný mechanismus, sací kanál, pojezdová kolečka a pohyblivý kloub.

Odborné katalogy používají označení Turboborstel Polymatic a uvádějí černé plastové provedení, šířku přibližně 265 mm a orientační hmotnost kolem 0,77 kg.

Samostatný kartáčový válec je veden pod číslem 12034307 a nahrazuje starší válec 12019018.

Jeden odborný katalog uvádí hubici 11047001 jako náhradu za číslo 11034746. Protože tento převod nebyl nalezen na veřejné produktové stránce výrobce, musí být před objednáním potvrzen podle konkrétního E-Nr.

Hubice není univerzální a nelze ji vybírat pouze podle šířky, barvy, přibližného průměru spojení nebo označení Readyy’y.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. vysavače včetně výrobního indexu za lomítkem.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
