Ovládací elektronický modul do myčky Bosch / Siemens 11037429 – PCB ovládacího panelu

Originální ovládací elektronický modul s katalogovým číslem 11037429 je náhradní díl pro vybrané myčky nádobí Bosch a Siemens. Bosch jej oficiálně označuje jako „Bedienings moduul“ a Siemens jako „Module-element de commande“; odborné katalogy jej dále upřesňují jako PCB / Bedienungsmodul, tedy elektronickou desku ovládací části myčky. Modul je součástí systému, který zpracovává uživatelské ovládání spotřebiče a spolupracuje s další elektronikou myčky. Nejde o hlavní výkonový modul, kompletní mechanický ovládací panel ani naprogramovanou výkonovou desku. Před objednáním vždy ověřte vhodnost podle úplného E-Nr myčky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

11037429 je elektronický modul umístěný v ovládací části myčky. Je součástí rozhraní mezi uživatelskými ovládacími prvky a elektronikou spotřebiče a podílí se na zpracování povelů zadávaných prostřednictvím ovládacího panelu.

U moderních myček je ovládací elektronika oddělena od hlavní výkonové elektroniky. Ovládací modul proto není částí, která přímo spíná všechny výkonové spotřebiče, jako je topení nebo čerpadla; spolupracuje s dalšími řídicími moduly podle konkrétní konstrukce myčky.

Výměna může být potřebná, pokud je elektronická deska mechanicky poškozená, zasažená vlhkostí, má poškozené konektory nebo pokud diagnostika potvrdí závadu ovládacího modulu.

Možným projevem závady může být například situace, kdy některé ovládací povely nejsou správně přijímány nebo ovládací část spotřebiče nepracuje očekávaným způsobem. Tyto příznaky však mohou mít také jinou příčinu – například poškozené tlačítko, kabeláž, konektor, napájecí část nebo hlavní výkonový modul. Před výměnou elektroniky je proto vhodná přesná diagnostika.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 11037429,
• typ: ovládací elektronický modul / PCB ovládací části,
• oficiální označení Bosch: Bedienings moduul,
• oficiální označení Siemens: Module-element de commande,
• odborné označení: Bedienungsmodul / Leiterplatte PCB,
• určeno pro vybrané myčky nádobí,
• oficiálně potvrzené značky: Bosch a Siemens,
• orientační rozměry podle odborného katalogu: 459 × 68 × 30 mm,
• hmotnost podle odborného katalogu přibližně 171 g,
• dodává se jako samostatný elektronický modul,
• balicí jednotka výrobce: 1 ks,
• nejde o hlavní naprogramovaný výkonový modul myčky.

Provedení a rozměry

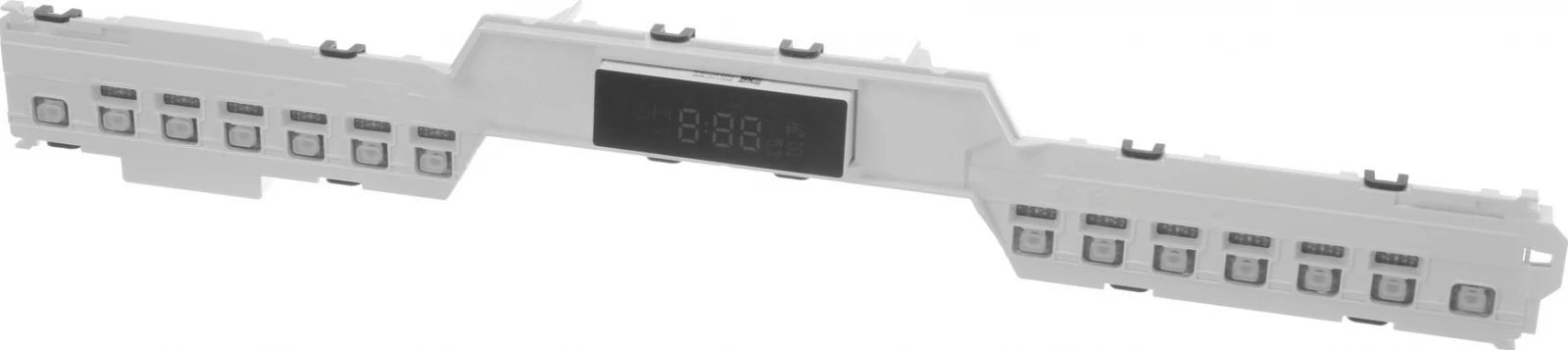

11037429 je proveden jako podlouhlá elektronická deska ovládacího modulu přizpůsobená konstrukci ovládací části příslušných myček. Odborné katalogy jej zařazují do skupiny elektronika / řízení a uvádějí jej přímo jako PCB ovládacího modulu.

Pro přesný originální díl jsou uváděny přibližné celkové rozměry 459 mm na délku, 68 mm na šířku a 30 mm na výšku. Hmotnost je přibližně 171 g.

Rozměry odpovídají celé katalogované sestavě, nikoli pouze samotné ploše desky plošných spojů. Podle konkrétního výrobního provedení mohou být součástí modulu také konektory a další konstrukční prvky elektronické sestavy.

Přesné elektrické parametry, typ procesoru, napětí jednotlivých obvodů nebo detailní osazení výrobce u náhradního dílu veřejně nespecifikuje. Tyto údaje proto není vhodné odvozovat z fotografií nebo z podobných modulů.

Pro správný výběr je rozhodující katalogové číslo 11037429 a kompatibilita podle úplného E-Nr myčky. Podobný tvar nebo stejné rozměry jiné elektronické desky nejsou dostatečným potvrzením zaměnitelnosti.

Související díly

Ovládací modul 11037429 je pouze jednou částí elektronického systému myčky. U některých přesně doložených konstrukcí je společně s ním použit samostatný naprogramovaný výkonový modul 12034731.

12034731 a 11037429 mají rozdílnou funkci. 11037429 je ovládací elektronika, zatímco 12034731 je v odpovídajících servisních rozpisech veden jako „Leistungsmodul programmiert“, tedy naprogramovaný výkonový modul. Nejde proto o alternativní nebo vzájemně zaměnitelné díly.

Ve stejné ovládací oblasti mohou být podle konkrétního E-Nr použita také samostatná tlačítka, kabeláž ovládacího panelu, konektory, těsnění ovládacího panelu a mechanické části dveří. Jejich katalogová čísla se mezi jednotlivými modelovými a výrobními verzemi liší.

Například v jedné z doložených servisních konstrukcí je samostatně veden kabel ovládacího panelu 12033350 a tlačítko ovládací části 10014172. Tyto součásti nejsou automaticky součástí balení 11037429 a jejich vhodnost je nutné vždy ověřit podle konkrétního E-Nr.

Pro 11037429 jsem v aktuálních oficiálních zdrojích nenalezl jednoznačně potvrzené starší ani novější nástupnické katalogové číslo. Bosch i Siemens jej nadále vedou přímo pod číslem 11037429.

Doporučení k používání a údržbě

11037429 je vnitřní elektronická součást myčky nádobí. Před jakoukoli demontáží musí být spotřebič odpojen od elektrické sítě a je vhodné uzavřít také přívod vody.

Před výměnou modulu doporučujeme nejprve diagnosticky ověřit, zda závadu skutečně způsobuje elektronika 11037429. Podobné projevy mohou vzniknout při závadě kabelového propojení, tlačítka, napájení nebo jiné elektronické části.

Při manipulaci s novým modulem se nedotýkejte zbytečně vodivých cest, kontaktů a elektronických součástek. Elektroniku chraňte před vlhkostí, mastnotou, mechanickým namáháním a elektrostatickým výbojem.

Konektory odpojujte za jejich těleso, nikoli tahem za vodiče. Před demontáží je vhodné zaznamenat jejich původní polohu, aby při zpětné montáži nedošlo k záměně.

Pokud byl původní modul poškozen vodou nebo kondenzací, je před instalací nové elektroniky nutné najít a odstranit zdroj pronikající vlhkosti. Pouhá výměna modulu bez odstranění příčiny může vést k opakovanému poškození.

Kompatibilita a značky

11037429 je přímo uveden v aktuálních oficiálních katalozích náhradních dílů Bosch i Siemens.

Rozsáhlé servisní databáze potvrzují jeho použití zejména u novějších myček Siemens rodin SN23, SN25, SN43 a SN45. V rámci těchto řad se díl vyskytuje v řadě volně stojících a podstavných konstrukcí různých výbavových úrovní.

Jednotlivé modelové rodiny však během výroby používají několik variant ovládacích modulů. Dokonce i spotřebiče se stejným základním označením mohou podle výrobního indexu za lomítkem obsahovat jinou elektroniku.

Vhodnost 11037429 proto vždy ověřte podle úplného E-Nr myčky včetně výrobního indexu za lomítkem. Samotné označení SN23, SN25, SN43 nebo SN45 není dostatečným potvrzením kompatibility.

Upozornění

11037429 je elektronický ovládací modul myčky. Nejde o kompletní čelní ovládací panel, mechanické tlačítko ani hlavní naprogramovaný výkonový modul.

Odborné katalogy uvádějí přibližné rozměry 459 × 68 × 30 mm a hmotnost cca 171 g. Tyto údaje používejte pouze jako pomocnou kontrolu.

Před objednáním porovnejte katalogové číslo a ověřte kompatibilitu podle úplného E-Nr. U elektronických dílů není bezpečné určovat vhodnost pouze podle vzhledu desky nebo konektorů.

Vzhledem k tomu, že jde o elektrickou součást umístěnou uvnitř myčky, doporučujeme diagnostiku a výměnu při nejistotě svěřit odbornému servisu.
