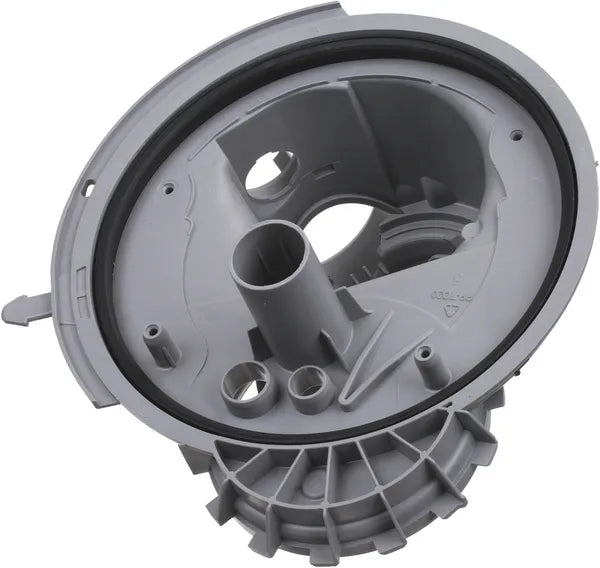

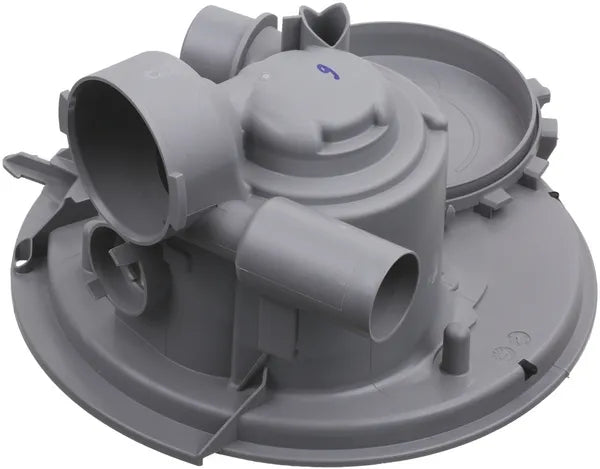

Čerpadlová jímka myčky

Originální čerpadlová jímka Bosch Siemens 11024647 je kompletní spodní hydraulický díl určený pro vybrané myčky nádobí. Nachází se pod filtračním systémem myčky a vytváří sběrný prostor, do kterého se během mycího programu vrací voda z mycího prostoru.

Výrobce dodává jímku jako sestavu s obvodovým těsněním a zpětným ventilem odtokového okruhu. Čerpadla, topné těleso, filtry a připojovací hadice nejsou součástí tohoto dílu.

K čemu čerpadlová jímka slouží?

Jímka tvoří důležitou část hydraulického systému myčky. Je upevněna ve spodní části mycího prostoru a navazují na ni filtry, oběhový okruh, vypouštěcí čerpadlo a další vodní cesty konkrétního spotřebiče.

U katalogově kompatibilní myčky jímka zejména:

• shromažďuje vodu vracející se ze dna mycího prostoru,
• vede vodu k oběhovému nebo tepelnému čerpadlu,
• umožňuje připojení vypouštěcího čerpadla a navazujících vodních cest,
• vytváří uložení pro filtrační systém myčky,
• utěsňuje spoj mezi jímkou a dnem mycího prostoru,
• pomocí zpětného ventilu omezuje návrat vypouštěné vody zpět do jímky.

Jímka sama vodu nečerpá ani neohřívá. Tyto funkce zajišťují samostatná čerpadla a další komponenty připojené k jejím vývodům.

Vlastnosti a základní údaje

• Značka: Bosch Siemens
• Katalogové číslo: 11024647
• Typ dílu: čerpadlová jímka
• Originální označení výrobce: Pumpentopf / Sump
• Určení: vybrané myčky nádobí
• Provedení: kompletní jímka s těsněním a zpětným ventilem
• Materiál tělesa: plast
• Barva tělesa: šedá
• Umístění: spodní část mycího prostoru pod filtrační sestavou
• Obsah balení: 1 kompletní čerpadlová jímka

Přesné rozměry a čistá hmotnost dílu nejsou na veřejných produktových kartách Bosch a Siemens uvedeny. Kompatibilitu proto nelze posuzovat podle orientačních rozměrů nebo přepravní hmotnosti uváděné některými prodejci.

Co obsahuje balení?

Katalogové číslo 11024647 označuje sestavu tvořenou:

• plastovým tělesem čerpadlové jímky,
• obvodovým těsněním pro spojení se dnem mycího prostoru,
• zpětným ventilem odtokového okruhu.

Těsnění může být na novém dílu již nasazeno v obvodové drážce. Před montáží zkontrolujte, zda není překroucené, skřípnuté, znečištěné nebo částečně vysunuté.

Co není součástí dodávky?

Součástí jímky 11024647 nejsou:

• oběhové nebo tepelné čerpadlo,
• vypouštěcí čerpadlo,
• topné těleso,
• sada filtrů a filtrační vložky,
• ostřikovací ramena,
• připojovací hadice a potrubí,
• hadicové spony a montážní materiál,
• snímače a elektrická kabeláž,
• spodní servisní vana myčky,
• plovák nebo spínač ochrany proti úniku vody.

Původní čerpadla, hadice, snímače nebo držáky lze použít pouze tehdy, jsou-li nepoškozené a katalogově odpovídají nové jímce.

Nejedná se o oběhové ani tepelné čerpadlo

Jímka vytváří hydraulický sběrný a připojovací prostor, ale neobsahuje motor, oběžné kolo ani topný článek. Pokud motor myčky pracuje hlučně, oběhové čerpadlo se nerozbíhá nebo se voda neohřívá, nemusí být příčinou samotná jímka.

Před objednáním proto rozlište, zda je poškozené těleso jímky, její těsnění, zpětný ventil, oběhové čerpadlo nebo samostatné vypouštěcí čerpadlo.

Nejedná se o vypouštěcí čerpadlo

Vypouštěcí čerpadlo se podle konstrukce myčky připojuje k určenému otvoru nebo bajonetovému uložení jímky. Díl 11024647 však samotný motor vypouštěcího čerpadla neobsahuje.

Pokud myčka nevypouští vodu, zkontrolujte kromě zpětného ventilu také:

• prostor pod filtrem,
• oběžné kolo vypouštěcího čerpadla,
• odtokovou hadici,
• připojení k sifonu,
• elektrické připojení čerpadla,
• případné chybové hlášení spotřebiče.

Funkce zpětného ventilu

Součástí sestavy je zpětný ventil odtokového okruhu. Ten se při vypouštění otevírá ve směru odtoku a po ukončení čerpání omezuje návrat vody z odtokové hadice zpět do prostoru jímky.

Poškozený, deformovaný nebo zablokovaný ventil může přispívat k tomu, že:

• se část vypuštěné vody vrací do myčky,
• zůstává v prostoru pod filtrem neobvyklé množství vody,
• vypouštění probíhá pomalu nebo nepravidelně,
• se v myčce objevuje znečištěná nebo zapáchající voda.

Stejné projevy mohou způsobovat také ucpaná odtoková hadice, zanesený sifon, zablokované čerpadlo nebo nesprávně vedená vypouštěcí hadice.

Význam obvodového těsnění

Obvodové těsnění vytváří vodotěsný spoj mezi tělesem jímky a dnem mycího prostoru. Musí po celém obvodu správně ležet v určené drážce a nesmí být přiskřípnuté montážními prvky.

Netěsnost v tomto místě může způsobit pronikání vody do spodní servisní vany. Následně může reagovat plováková ochrana proti úniku vody a myčka může přerušit program nebo nepřetržitě spouštět vypouštěcí čerpadlo.

Možné projevy poškozené jímky

Výměna jímky může být potřebná například při následujících závadách:

• plastové těleso je prasklé nebo deformované,
• z prostoru mezi jímkou a dnem myčky uniká voda,
• obvodové těsnění je poškozené, ztvrdlé nebo vytažené z drážky,
• je odlomené uložení čerpadla nebo připojovacího dílu,
• je poškozený některý z tvarovaných vývodů,
• čerpadlo nelze v jímce bezpečně upevnit nebo utěsnit,
• zpětný ventil chybí, netěsní nebo se pohybuje nesprávně,
• do spodní servisní vany proniká voda z oblasti středu mycího prostoru.

Voda ve spodní vaně nemusí vždy pocházet z čerpadlové jímky. Před výměnou zkontrolujte také čerpadla, hadice, spony, zásobník soli, výměník, přívodní systém a těsnění dveří.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek myčky a zkontrolujte její úplné označení E-Nr. včetně výrobního indexu za lomítkem.

Porovnejte zejména:

• úplné označení E-Nr. myčky,
• index uvedený za lomítkem, například /01, /21 nebo /42,
• katalogové přiřazení dílu 11024647 ke konkrétnímu spotřebiči,
• celkový tvar původní jímky,
• počet, průměr a polohu vodních vývodů,
• uložení oběhového a vypouštěcího čerpadla,
• polohu montážních výstupků a zámků,
• tvar obvodového těsnění,
• provedení zpětného ventilu,
• návaznost na filtrační sestavu uvnitř myčky.

Samotná šedá barva, kruhový tvar nebo podobné rozmístění otvorů kompatibilitu nepotvrzují. Konstrukčně podobné jímky mohou používat jiné připojení čerpadel, rozdílné těsnění nebo odlišné montážní body.

Kontrola souvisejících dílů

Před instalací nové jímky je vhodné zkontrolovat všechny navazující komponenty:

• oběhové nebo tepelné čerpadlo a jeho těsnicí plochy,
• vypouštěcí čerpadlo a stav oběžného kola,
• připojovací hadice a jejich spony,
• filtry a kryty uvnitř mycího prostoru,
• případné snímače instalované v okolí jímky,
• montážní zámky, bajonety a držáky,
• dosedací plochu ve dně mycího prostoru,
• spodní servisní vanu a plovákovou ochranu.

Prasklé hrdlo čerpadla, poškozená hadice nebo netěsný spoj mohou způsobovat stejný únik vody jako vadná jímka.

Výměna čerpadlové jímky

Výměna jímky je rozsáhlejší servisní zásah. Obvykle vyžaduje vysunutí myčky z nábytku, vypuštění zbytkové vody a přístup ke komponentům ze spodní strany spotřebiče.

Obecný postup může zahrnovat:

• odpojení myčky od elektrické sítě,
• uzavření přívodu vody,
• odpojení přívodní a vypouštěcí hadice,
• vyjmutí filtrů a odstranění zbytkové vody z jímky,
• zpřístupnění spodní části myčky,
• označení polohy hadic, vodičů a připojených součástí,
• odpojení oběhového a vypouštěcího čerpadla,
• uvolnění hadic, snímačů a dalších navazujících dílů,
• uvolnění původní jímky ze dna mycího prostoru,
• vyčištění dosedací plochy bez jejího poškození,
• kontrolu správného uložení nového těsnění,
• montáž nové jímky ve správné poloze,
• opětovné připojení všech čerpadel, hadic a vodičů.

Přesný postup se liší podle konstrukce a výrobního indexu myčky. U některých modelů je nutné demontovat větší část spodního hydraulického systému. Pokud nemáte odpovídající zkušenosti, svěřte výměnu odbornému servisnímu technikovi.

Důležité zásady při montáži

• Dosedací plochu před montáží důkladně očistěte od nečistot a zbytků starého těsnění.
• Zkontrolujte, zda nové těsnění leží rovnoměrně po celém obvodu.
• Nepoužívejte silikon, lepidlo nebo mazivo, pokud je výslovně nepředepisuje servisní dokumentace konkrétního modelu.
• Plastové zámky a vývody neutahujte nebo neohýbejte nadměrnou silou.
• Hadice nasaďte až do původní polohy a správně zajistěte sponami.
• Elektrické konektory zapojte do odpovídajících komponentů.
• Poškozené těsnění nepoužívejte opakovaně.
• Jímku neupravujte řezáním, vrtáním, broušením ani zahříváním.

Kontrola po výměně

Po dokončení montáže zkontrolujte před vrácením myčky do nábytku:

• správné upevnění jímky ve dně mycího prostoru,
• rovnoměrné uložení obvodového těsnění,
• zajištění oběhového a vypouštěcího čerpadla,
• upevnění všech hadic a spon,
• zapojení elektrických konektorů,
• volný pohyb zpětného ventilu,
• správné nasazení filtrů.

Při prvním zkušebním programu sledujte prostor pod myčkou a spodní servisní vanu. Zkontrolujte těsnost během napouštění, mytí i vypouštění. Při úniku vody spotřebič okamžitě odpojte od elektrické sítě a uzavřete přívod vody.

Bezpečnost při opravě

• Před demontáží vytáhněte síťovou zástrčku nebo vypněte příslušný jistič.
• Uzavřete přívod vody do myčky.
• Před naklopením nebo položením spotřebiče odstraňte zbytkovou vodu.
• Chraňte elektrické součásti před kontaktem s vodou.
• Při manipulaci se spodní částí myčky používejte pracovní rukavice.
• Myčku nezapínejte s nezajištěnými čerpadly, hadicemi nebo otevřeným spodním krytem.
• Po opravě proveďte úplnou kontrolu těsnosti.

Čištění a údržba

Čerpadlová jímka není určena k pravidelnému vyjímání při běžném čištění. Uživatel má čistit především přístupné filtry a prostor pod nimi podle návodu konkrétní myčky.

Před čištěním prostoru jímky odpojte spotřebič od elektrické sítě. V prostoru pod filtrem se mohou nacházet střepy skla nebo jiné ostré předměty, proto nečistoty neodstraňujte nechráněnými prsty.

Nepoužívejte ostré kovové nástroje, které by mohly poškodit plastové těleso, těsnicí plochy nebo zpětný ventil. Po vyčištění zkontrolujte správné nasazení filtrů.

Kompatibilita

Díl 11024647 je určen pro vybrané myčky nádobí Bosch a Siemens. Katalogy náhradních dílů jej přiřazují také k některým spotřebičům dalších značek skupiny BSH, například Neff, Constructa, Gaggenau, Balay nebo vybraným myčkám prodávaným pod privátními značkami.

Takto široké značkové přiřazení však neznamená univerzální použitelnost. Kompatibilita musí být vždy potvrzena podle úplného označení E-Nr. a indexu za lomítkem.

Žádné konkrétní modely zde nejsou vypisovány, protože stejná modelová řada může používat podle výrobního indexu rozdílné provedení hydraulické sestavy.

Katalogové označení a možné náhrady

Aktuální ověřené katalogové číslo dílu je 11024647.

Ve veřejně dostupných produktových kartách Bosch a Siemens nebylo pro tuto položku uvedeno starší nahrazované ani nové nástupnické katalogové číslo. Jiná obchodní, skladová nebo interní čísla prodejců nelze automaticky považovat za katalogová čísla BSH.

Upozornění před objednáním

Díl 11024647 představuje 1 originální kompletní čerpadlovou jímku pro vybrané myčky nádobí Bosch Siemens. Součástí sestavy je obvodové těsnění a zpětný ventil odtokového okruhu.

Nejedná se o oběhové čerpadlo, tepelné čerpadlo, vypouštěcí čerpadlo, filtrační sadu ani kompletní spodní hydraulický systém myčky.

Přesné rozměry a čistá hmotnost nejsou na veřejných stránkách výrobce uvedeny. Díly proto neporovnávejte pouze podle vzhledu, barvy nebo přibližné velikosti.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. myčky včetně indexu za lomítkem. Při výměně zároveň zkontrolujte čerpadla, připojovací hadice, těsnicí plochy a stav spodní servisní vany.
