11000974 Elektronický modul k lednici

Naprogramovaný modul pro chladničku

Originální naprogramovaný modul Bosch 11000974 je elektronický náhradní díl určený pro vybrané chladničky a kombinované chladničky s mrazicím prostorem. Spojuje ovládací elektroniku spotřebiče s čelním panelem, displeji a ovládacími tlačítky.

Modul zpracovává povely z ovládacího panelu a u katalogově kompatibilního spotřebiče zajišťuje zobrazování provozních údajů a nastavování dostupných funkcí chlazení a mrazení.

Jedná se o naprogramovaný modul, nikoli o prázdnou univerzální elektronickou desku. Dodává se jako 1 sestavený díl v provedení s čelním ovládacím panelem a elektronikou uloženou v zadní části.

K čemu modul slouží?

Ovládací modul vytváří uživatelské rozhraní chladničky. Přijímá povely z tlačítek, zobrazuje nastavené nebo provozní hodnoty a předává požadavky dalším elektronickým částem spotřebiče.

U odpovídajícího modelu může modul zajišťovat zejména:

• zobrazení nastavení chladicího a mrazicího prostoru,
• změnu požadovaných teplot pomocí ovládacích tlačítek,
• ovládání dostupných rychlých režimů označených jako „super“,
• aktivaci nebo indikaci prázdninového režimu „holiday“,
• zobrazení a potvrzení teplotního nebo dveřního alarmu,
• zapnutí a vypnutí příslušné části spotřebiče,
• přenos povelů mezi uživatelem a navazující elektronikou chladničky.

Rozsah skutečně dostupných funkcí závisí na konkrétním E-Nr. spotřebiče a jeho výrobním indexu. Samotná přítomnost určitého symbolu nebo tlačítka na podobném panelu kompatibilitu nepotvrzuje.

Vlastnosti a základní údaje

• Značka: Bosch
• Katalogové číslo: 11000974
• Označení výrobce: naprogramovaný řídicí modul
• Typ dílu: elektronický ovládací a řídicí modul
• Určení: vybrané chladničky a kombinované chladničky s mrazicím prostorem
• Provedení: ovládací panel s displeji, tlačítky a zadní elektronickou deskou
• Programování: modul je dodáván naprogramovaný
• Obsah balení: 1 modul

Ve veřejně dostupných podkladech výrobce nejsou uvedeny spolehlivě ověřené rozměry ani hmotnost dílu. Modul proto neobjednávejte pouze podle délky panelu, rozmístění tlačítek nebo podobného vzhledu.

Provedení a konstrukce

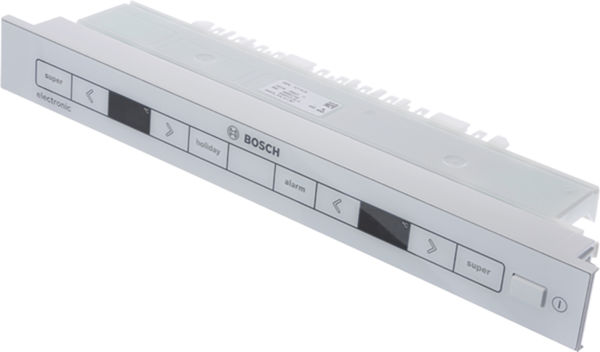

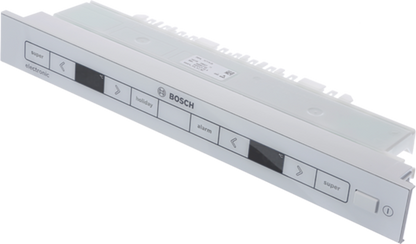

Díl 11000974 tvoří podlouhlá sestava čelního ovládacího panelu a elektronické desky umístěné v ochranném nosném dílu. Na čelní straně jsou displejová okénka, ovládací tlačítka, symboly jednotlivých funkcí a označení Bosch.

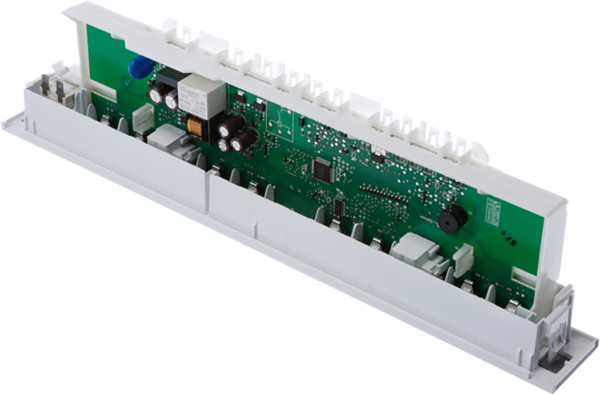

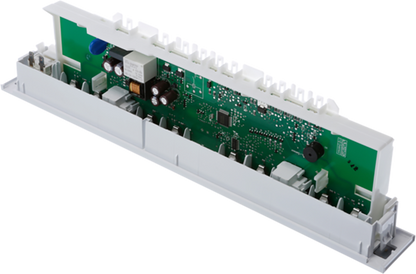

Zadní část obsahuje desku plošných spojů s elektronickými součástkami a konektory pro připojení k elektrické instalaci spotřebiče. Modul musí tvarově, elektricky i programově odpovídat konkrétní variantě chladničky.

Rozmístění konektorů, způsob upevnění, grafika čelního panelu a vnitřní programové vybavení jsou stejně důležité jako vnější rozměry. Vzhledově podobný panel proto nemusí být použitelný.

Co obsahuje balení?

Katalogové číslo 11000974 označuje 1 naprogramovaný ovládací modul v sestaveném provedení zobrazeném výrobcem.

Součástí dodávky nejsou:

• chladnička ani mraznička,
• samostatné teplotní snímače,
• kabelový svazek spotřebiče,
• výkonová elektronika kompresoru,
• kompresor, ventilátor nebo topné těleso,
• dveřní spínače,
• vnitřní osvětlení,
• jiné elektronické moduly spotřebiče,
• servisní diagnostika ani montáž.

Před objednáním je nutné ověřit, zda závada skutečně vznikla v tomto modulu. Nefunkční displej nebo tlačítka mohou být způsobeny také přerušeným vedením, vadným napájením, poškozeným konektorem nebo poruchou jiné elektronické desky.

Naprogramovaný, nikoli univerzální modul

Označení „naprogramovaný“ znamená, že modul není dodáván jako prázdná deska určená k libovolnému naprogramování. Obsahuje programové vybavení připravené pro katalogově stanovené varianty spotřebičů.

To však neznamená, že lze modul namontovat do libovolné chladničky Bosch nebo Siemens. Jednotlivé modely mohou používat odlišné:

• programové varianty,
• zapojení konektorů,
• teplotní snímače,
• komunikační rozhraní,
• grafiku a funkce ovládacího panelu,
• upevňovací body a konstrukci krytu.

Po montáži může být podle konstrukce konkrétního spotřebiče nutná servisní kontrola, inicializace nebo ověření správné komunikace s ostatními elektronickými částmi.

Nejedná se pouze o displej nebo krycí lištu

Díl 11000974 není pouze průhledné displejové okénko, sada tlačítek ani dekorativní čelní kryt. Podle provedení výrobce obsahuje také elektronickou desku a součástky potřebné pro zpracování ovládacích povelů.

Pokud je poškozena pouze vnější část panelu, je vhodné před objednáním ověřit, zda výrobce nenabízí příslušný mechanický díl samostatně. Naopak výměna samotného krytu nepomůže při závadě elektroniky.

Související části chladničky

Ovládací modul spolupracuje s dalšími součástmi spotřebiče, mezi které mohou podle konkrétního modelu patřit:

• hlavní nebo výkonový elektronický modul,
• teplotní snímače chladicího a mrazicího prostoru,
• dveřní spínače,
• ventilátory,
• kompresor a jeho spouštěcí nebo řídicí elektronika,
• odmrazovací systém,
• kabelové svazky a spojovací konektory.

Závada některé z těchto částí může vyvolat chybové hlášení nebo způsobit chování, které se podobá poruše ovládacího modulu.

Možné projevy závady

Poškozený ovládací modul se může projevovat například tím, že:

• displej zůstává zcela zhasnutý, přestože je spotřebič napájen,
• displej svítí nepravidelně nebo zobrazuje neúplné údaje,
• některá tlačítka nereagují,
• nastavenou hodnotu nelze změnit nebo uložit,
• nelze aktivovat funkci „super“ nebo „holiday“,
• alarm nelze potvrdit,
• panel se samovolně vypíná nebo restartuje,
• spotřebič nereaguje správně na povely z ovládacího panelu,
• na elektronice jsou viditelné stopy přehřátí, vlhkosti nebo poškození.

Tyto příznaky samy o sobě nepotvrzují závadu dílu 11000974. Stejné projevy může způsobit vadné napájení, uvolněný konektor, přerušený vodič, poškozený snímač nebo porucha dalšího řídicího modulu.

Diagnostika před objednáním

Před výměnou dražšího elektronického modulu je vhodná odborná diagnostika spotřebiče. Servisní technik by měl zkontrolovat zejména:

• přívod elektrického napájení,
• stav konektorů a kabelových svazků,
• přítomnost vlhkosti nebo koroze,
• komunikaci mezi ovládacím a hlavním modulem,
• stav teplotních snímačů,
• uložené chybové kódy,
• zda není závada způsobena jinou částí spotřebiče.

Pokud do modulu pronikla voda nebo kondenzát, je nutné před montáží nového dílu odstranit také příčinu zatékání. Jinak může dojít k opakovanému poškození elektroniky.

Kontrola před objednáním

Vyhledejte typový štítek chladničky a zapište si úplné označení E-Nr. včetně výrobního indexu uvedeného za lomítkem.

Porovnejte zejména:

• úplné označení E-Nr. spotřebiče,
• index modelu za lomítkem,
• katalogové přiřazení dílu 11000974,
• značku a grafiku čelního ovládacího panelu,
• počet a rozmístění displejů,
• symboly a funkce jednotlivých tlačítek,
• tvar a polohu elektrických konektorů,
• upevňovací body a délku nosného dílu.

Čísla vytištěná přímo na elektronické desce, plastovém nosiči nebo výrobním štítku modulu mohou označovat výrobce elektroniky, výrobní revizi nebo interní sestavu. Bez katalogového potvrzení je nelze automaticky považovat za objednací číslo náhradního dílu.

Výměna ovládacího modulu

Výměnu elektronického modulu doporučujeme svěřit kvalifikovanému servisnímu technikovi. Chladnička obsahuje části připojené k nebezpečnému síťovému napětí a nesprávná manipulace může způsobit úraz, zkrat nebo poškození nové elektroniky.

Před jakoukoliv manipulací musí být spotřebič vypnutý a fyzicky odpojený od elektrické sítě. Pouhé vypnutí tlačítkem na panelu nestačí.

Odborná výměna obvykle zahrnuje:

• odpojení spotřebiče od elektrické sítě,
• bezpečné zpřístupnění prostoru ovládacího panelu,
• zdokumentování polohy konektorů a vedení,
• ochranu elektroniky před elektrostatickým výbojem,
• odpojení původního modulu bez poškození kabeláže,
• porovnání původního a nového dílu,
• zapojení konektorů do správných pozic,
• upevnění modulu bez sevření nebo skřípnutí vodičů,
• kontrolu funkcí po opětovném připojení spotřebiče.

Nedotýkejte se vodivých drah, kontaktů a elektronických součástek. Modul neupravujte, nepřepájejte konektory a nepřizpůsobujte mechanické části vrtáním nebo řezáním.

Kontrola po výměně

Po odborném sestavení je vhodné ověřit:

• že se panel správně zapne,
• že jsou údaje na displejích úplné a čitelné,
• že všechna tlačítka reagují odpovídajícím způsobem,
• že lze nastavit požadované hodnoty,
• že dostupné funkce „super“, „holiday“ a alarm pracují správně,
• že spotřebič nehlásí novou poruchu,
• že kabeláž není sevřená mezi kryty,
• že se chladicí a mrazicí prostor postupně dostávají na nastavenou teplotu.

Pokud se nový modul nespustí, zobrazuje chybu nebo se začne zahřívat, spotřebič ihned odpojte od sítě. Opakovaným zapínáním může dojít k poškození modulu nebo navazující elektroniky.

Bezpečné používání

• Spotřebič před demontáží vždy odpojte od elektrické sítě.
• Elektronickou desku chraňte před elektrostatickým výbojem.
• Nedotýkejte se součástek ani vodivých kontaktů.
• Modul nevystavujte vodě, kondenzátu ani čisticím prostředkům.
• Nepoužívejte díl s prasklým krytem, poškozenými konektory nebo stopami přehřátí.
• Neprovádějte zkušební provoz s odkrytou elektronikou.
• Při nejistotě využijte autorizovaný nebo odborný servis.

Čištění a údržba

Vnější čelní plochu ovládacího panelu čistěte pouze při vypnutém spotřebiči měkkým, mírně navlhčeným hadříkem. Následně ji osušte.

Nepoužívejte abrazivní houbičky, agresivní čisticí prostředky, rozpouštědla ani parní čistič. Kapalinu nestříkejte přímo na panel, tlačítka nebo do spár kolem displejů.

Elektronická část modulu není určena k mytí, oplachování ani ponoření do vody.

Kompatibilita

Díl 11000974 je určen pouze pro katalogově vybrané chladničky a kombinované chladničky s mrazicím prostorem. Odborné katalogy jej řadí k vybraným spotřebičům Bosch a Siemens, konkrétní použitelnost však musí být vždy potvrzena podle úplného označení spotřebiče.

Žádné konkrétní kompatibilní modely zde nejsou vypisovány. Rozhodující je úplné E-Nr. včetně indexu za lomítkem, nikoli pouze začátek modelového označení, vzhled panelu nebo výrobní číslo elektronické desky.

U spotřebiče Siemens je nutné zvlášť ověřit také vzhled a označení čelního panelu, protože provedení zobrazené výrobcem nese logo Bosch.

Upozornění před objednáním

Díl 11000974 představuje 1 originální naprogramovaný ovládací a řídicí modul Bosch pro vybrané chladničky a kombinované chladničky.

Jedná se o sestavu s čelním ovládacím panelem, displeji, tlačítky a zadní elektronickou deskou. Nejde pouze o displejové sklo, krycí lištu, samostatná tlačítka ani univerzální neprogramovaný modul.

Ve veřejně dostupných podkladech nebyly spolehlivě potvrzeny rozměry, hmotnost ani starší nahrazované objednací číslo. Interní označení na elektronice proto nepoužívejte jako náhradu katalogového čísla bez ověření v servisním katalogu.

Před objednáním vždy ověřte vhodnost dílu podle úplného E-Nr. a výrobního indexu chladničky. Vzhledem k charakteru elektronického dílu doporučujeme diagnostiku i montáž svěřit kvalifikovanému servisnímu technikovi.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
