Spojka motoru vysavače Bosch / Siemens 10043212 – náhrada 10004143

Originální spojka Bosch / Siemens 10043212 je malý mechanický spojovací díl určený pro vybrané bezsáčkové podlahové vysavače. Bosch jej oficiálně označuje jako „Kupplung“, tedy spojku. Odborné katalogy původního provedení jej přesněji lokalizují jako spojku používanou v oblasti motorového mechanismu vysavače.

Díl má černé plastové provedení s tvarovaným středovým profilem a slouží jako přesně definovaný spojovací člen v příslušné konstrukci spotřebiče. Nejde o hadicovou spojku, koncovku sací trubky ani o elektrický konektor s kontakty.

Aktuální originální číslo 10043212 nahrazuje starší díl 10004143. Bosch tuto náhradu potvrzuje přímo ve svém katalogu. Novější provedení se může vzhledem a rozměry mírně lišit od původního dílu, proto při náhradě není vhodné vycházet pouze z rozměrového porovnání.

Díl je doložen například u bezsáčkových vysavačů konstrukčních rodin Bosch Relaxx'x / Series 8 a odpovídajících vysavačů Siemens řady VSX7. Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr vysavače včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Spojka 10043212 vytváří mechanické propojení mezi spolupracujícími částmi v konstrukci vysavače. Její tvarovaný střed a profil jsou přizpůsobeny konkrétnímu protikusu, takže správné spojení závisí nejen na celkovém průměru, ale také na přesném tvaru unašeče.

U staršího dílu 10004143 odborné katalogy výslovně používají označení „Kupplung für Motor“, tedy spojka motoru. Aktuální 10043212 je výrobcem potvrzenou náhradou tohoto dílu a používá se ve stejných odpovídajících konstrukcích vysavačů.

Výměna je vhodná zejména při prasknutí plastu, odlomení tvarovaných částí, vymačkání středového profilu nebo jiném mechanickém opotřebení, kvůli kterému spojka již bezpečně nesedí na svém protikusu.

Poškozená spojka může způsobit nadměrnou vůli, prokluzování nebo nesprávnou spolupráci navazujícího mechanismu. Přesný projev závisí na konstrukční variantě vysavače a stavu dalších částí.

Pokud je spojka poškozená opakovaně, je vhodné zkontrolovat také protikus a navazující mechanické části. Nová spojka by neměla být násilně nasazována na deformovanou, zablokovanou nebo jinak poškozenou součást.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací kód: 10043212
• typ dílu: mechanická spojka / spojovací člen
• oficiální označení Bosch: Kupplung
• určeno pro vybrané podlahové vysavače Bosch a Siemens
• použití v konstrukci motorové / mechanické části vysavače
• barva: černá
• materiál: plast
• délka přibližně 30 mm
• šířka přibližně 30 mm
• výška přibližně 20 mm
• hmotnost přibližně 6 g
• obsah balení: 1 spojka
• možný výrobní potisk: 60100000440947
• nahrazuje starší originální číslo 10004143

Provedení a rozměry

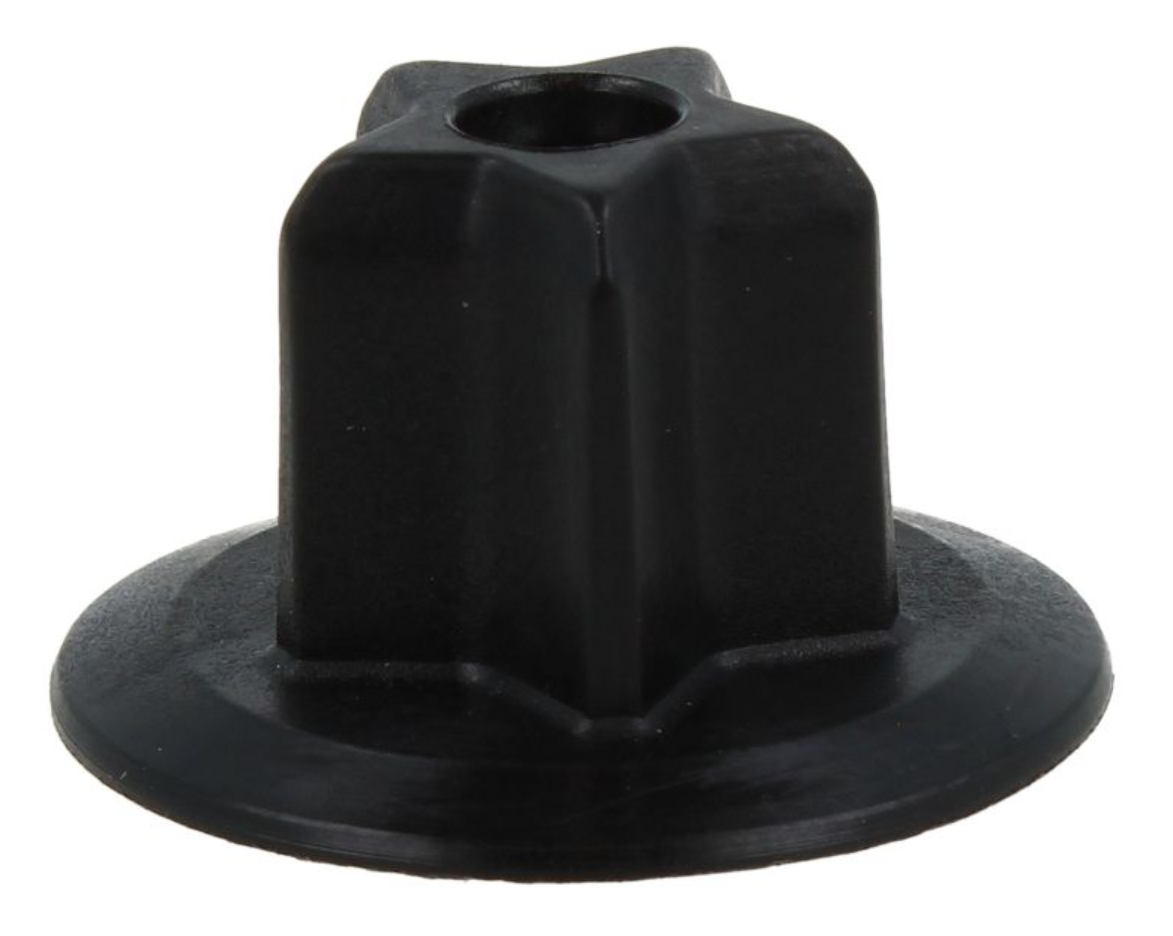

Aktuální spojka 10043212 je vyrobena z černého plastu. Má kruhovou základnu a na jedné straně výrazně tvarovanou centrální část, která vytváří mechanický spoj s odpovídajícím protikusem.

Specializovaný katalog originálních B/S/H/ dílů uvádí pro aktuální provedení:

• délka: přibližně 30 mm
• šířka: přibližně 30 mm
• výška: přibližně 20 mm
• hmotnost: přibližně 6 g

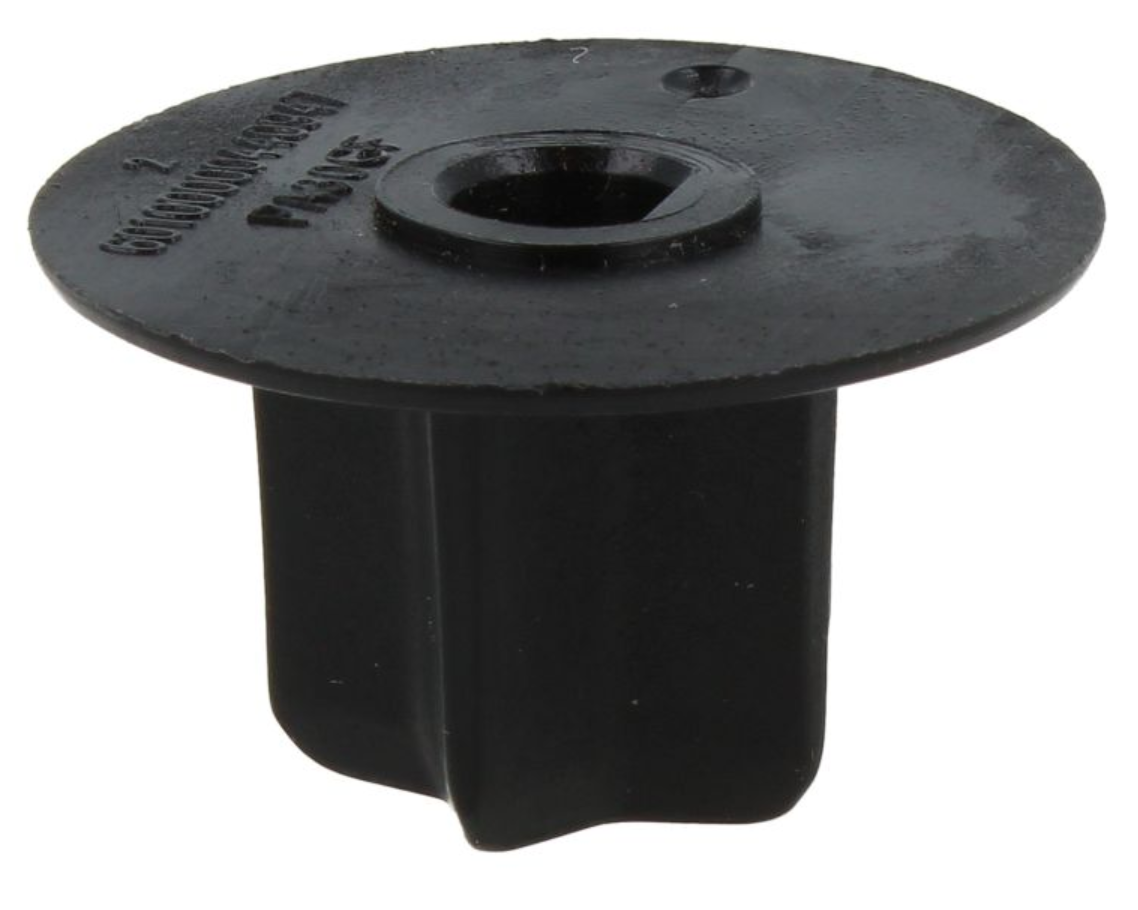

Na některých originálních kusech je doložen výrobní potisk 60100000440947. Jde o výrobní označení součásti; pro objednávání náhradního dílu je rozhodující servisní číslo 10043212.

U staršího předchozího dílu 10004143 se v odborných katalozích objevují rozměry přibližně 35 × 35 × 21 mm. Tento rozdíl není důvodem náhradu odmítnout – Bosch 10043212 oficiálně uvádí jako nástupce 10004143.

Právě proto nedoporučujeme určovat vhodnost dílu jen pomocí posuvného měřítka. U spojky je podstatný především profil středového unašeče, tvar protikusu a konkrétní výrobní revize vysavače.

Související díly

Spojka pracuje jako součást vnitřní mechaniky vysavače a navazuje na odpovídající motorovou a konstrukční sestavu. Konkrétní protikus a okolní komponenty se mohou lišit podle E-Nr vysavače.

Pokud je původní spojka prasklá nebo má vymačkaný střed, doporučujeme před instalací nového dílu zkontrolovat stav části, do které je spojka nasazena. Poškozený protikus může způsobit vůli nebo opětovné poškození nové spojky.

Výrobce jednoznačně potvrzuje návaznost:

• starší originální díl: 10004143
• aktuální náhrada: 10043212

Starší číslo 10004143 se stále objevuje v servisních rozpisech, katalozích a na původních dílech. Při objednání je však možné podle aktuálního katalogu Bosch použít 10043212.

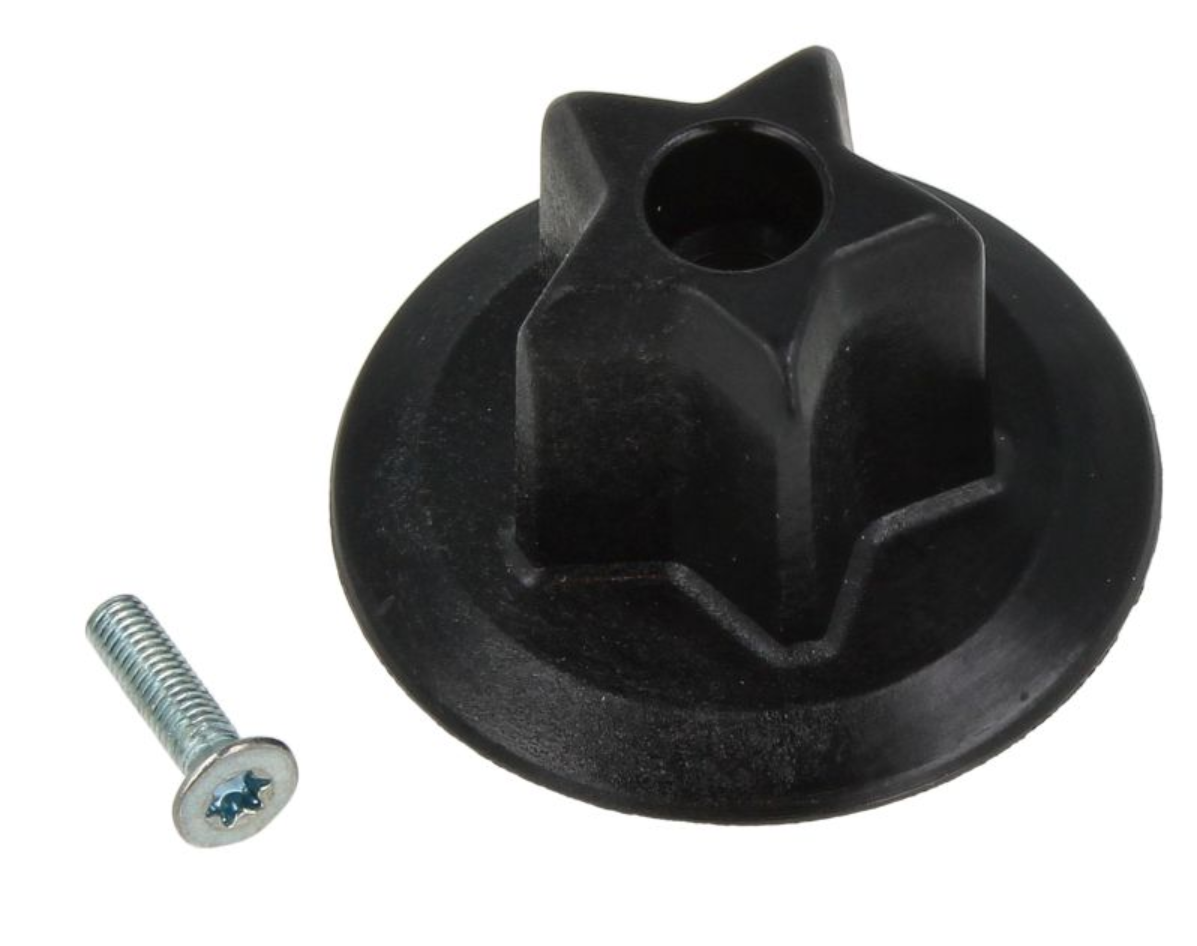

U starší varianty 10004143 někteří odborní distributoři uváděli také montážní šroub. Aktuální 10043212 je však v produktových údajích veden jako balení obsahující 1 spojku, proto není vhodné automaticky předpokládat dodání nového šroubu.

Doporučení k používání a údržbě

Spojka nevyžaduje běžnou uživatelskou údržbu. Nachází se uvnitř konstrukce vysavače a kontroluje se především při opravě nebo diagnostice mechanického problému.

Při montáži zkontrolujte, že středový profil správně odpovídá protikusu a spojka je nasazena v původní orientaci. Nepoužívejte nadměrnou sílu a neupravujte otvor pilováním, vrtáním nebo zahříváním plastu.

Na spojovací profil není vhodné svévolně nanášet mazivo, lepidlo nebo jiné přípravky, pokud to servisní dokumentace konkrétního spotřebiče nevyžaduje. Mohly by změnit vůli, tření nebo správné dosednutí součástí.

Pokud je spojka po demontáži zjevně popraskaná, má zaoblené nebo vymačkané tvarované hrany či již nedrží v původní poloze, je vhodné ji nahradit novým originálním dílem.

Při opakovaném poškození neřešte pouze spojku. Zkontrolujte, zda se navazující mechanismus volně pohybuje a zda není protikus deformovaný nebo zablokovaný.

Kompatibilita a značky

Originální číslo 10043212 je přímo vedeno v oficiálním katalogu Bosch. Odborné B/S/H/ katalogy současně potvrzují použití stejného dílu u vybraných vysavačů Siemens.

Díl je dobře doložen zejména u vybraných bezsáčkových vysavačů Bosch konstrukčních rodin Relaxx'x Ultimate, ProSilence, ProAnimal a Series 8 a u odpovídajících bezsáčkových vysavačů Siemens řady VSX7.

Nejde však o univerzální spojku pro všechny vysavače Bosch nebo Siemens. Ani shodný typ bezsáčkového vysavače nebo podobný vnější design spotřebiče není dostatečným potvrzením vhodnosti.

Servisní databáze dokládají rozdíly mezi jednotlivými výrobními revizemi těchto vysavačů. Kompatibilitu proto vždy ověřte podle úplného E-Nr vysavače včetně indexu za lomítkem.

Pokud servisní rozpis vašeho vysavače uvádí starší číslo 10004143, aktuální katalog Bosch potvrzuje jako náhradu číslo 10043212.

Upozornění

Před objednáním ověřte, že potřebujete právě mechanickou spojku 10043212. Nezaměňujte ji se spojkou hadice, madlem, sacím adaptérem ani elektrickým konektorem.

Přestože některé automaticky přeložené katalogy označují tento díl jako elektrický konektor nebo zásuvku, ověřené produktové údaje a fyzické provedení odpovídají plastové mechanické spojce. Díl neobsahuje běžné elektrické kontakty.

Pokud nahrazujete původní číslo 10004143, rozdíl v detailním vzhledu nebo přibližných rozměrech proti novému provedení 10043212 není sám o sobě závadou – výrobce tuto náhradu oficiálně potvrzuje.

Před otevřením vysavače jej vždy vypněte a odpojte síťovou vidlici ze zásuvky. Pokud je spojka umístěna v bezprostřední blízkosti motorové nebo elektrické sestavy a oprava vyžaduje rozsáhlejší demontáž spotřebiče, postupujte podle servisní dokumentace nebo opravu svěřte odbornému servisu.
