Dvoucestný napouštěcí ventil do pračky

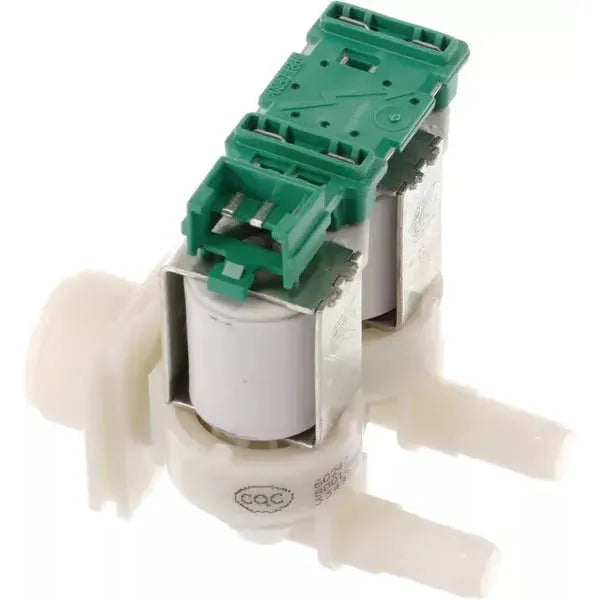

Originální dvoucestný napouštěcí ventil B/S/H/ 10031360 je elektromechanický náhradní díl určený pro vybrané automatické pračky Bosch, Siemens a dalších značek skupiny B/S/H/. Řídí přívod vody z vodovodního řadu do vnitřního dávkovacího systému pračky.

Ventil obsahuje dva samostatně ovládané výstupy. Řídicí elektronika pračky může podle zvolené fáze programu otevřít požadovanou cestu a nasměrovat vodu do odpovídající části zásuvky pracího prostředku nebo navazujícího rozvodu.

Díl pracuje s napětím 220–240 V AC a frekvencí 50–60 Hz. Výrobce u něj uvádí průtok 10 l/min. Přívodní část používá běžné závitové připojení pro napouštěcí hadici a dva výstupy jsou určeny pro vnitřní hadice pračky.

Katalogové číslo 10031360 nahrazuje starší ventily 00428210 a 00171261. Na původním dílu nebo v servisní dokumentaci proto může být uvedeno některé z těchto starších čísel.

Balení obsahuje 1 kompletní dvoucestný elektromagnetický ventil. Napouštěcí hadice, systém AquaStop, vnitřní hadice, upevňovací materiál, kabeláž ani zásuvka pracího prostředku nejsou součástí dodávky, pokud nejsou pevnou částí dodaného ventilu.

K čemu napouštěcí ventil slouží?

Napouštěcí ventil je umístěn v horní zadní části pračky, obvykle v blízkosti místa, kde je k přístroji připojena vnější napouštěcí hadice.

Po zahájení programu vyšle řídicí elektronika elektrické napětí k příslušné cívce ventilu. Elektromagnet otevře vnitřní uzávěr a umožní průtok vody do zvolené části dávkovače.

Po odpojení napětí se ventil působením vnitřní pružiny uzavře a zastaví přívod vody.

Ventil se podle konstrukce pračky podílí zejména na:

• napouštění vody při hlavním praní,
• napouštění vody při předpírce,
• proplachování komory pracího prostředku,
• přívodu vody do avivážní komory při máchání,
• řízení směru průtoku vody do jednotlivých částí dávkovače,
• doplňování vody během pracího programu,
• zastavení přívodu vody po ukončení napouštěcí fáze.

Přesné využití obou výstupů se liší podle konstrukce zásuvky, rozvodu vody a programu konkrétní pračky.

Dvoucestné provedení

Díl 10031360 je dvoucestný ventil. Jedno společné vstupní hrdlo přivádí vodu z napouštěcí hadice a dvě elektromagneticky ovládané části ji rozdělují do dvou samostatných výstupních cest.

Dvoucestná konstrukce umožňuje pračce:

• otevřít pouze první vodní cestu,
• otevřít pouze druhou vodní cestu,
• u některých programů aktivovat obě cesty podle řízení spotřebiče,
• proplachovat rozdílné části zásuvky pracího prostředku,
• řídit přívod vody bez mechanického přepínání uživatelem.

Ventil nezaměňujte s jednocestným nebo trojcestným provedením. Rozdílný počet cívek a výstupů nelze upravovat zaslepením nebo rozdělením hadic.

Kdy může být potřeba výměna?

Výměna ventilu může být potřebná zejména tehdy, když byla jeho závada potvrzena odbornou diagnostikou.

Možné projevy poruchy zahrnují:

• pračka vůbec nenapouští vodu,
• voda přitéká pouze do jedné části zásuvky,
• jedna fáze programu probíhá bez potřebného přívodu vody,
• napouštění je výrazně pomalejší než dříve,
• z ventilu se při napouštění ozývá pouze bzučení,
• voda přitéká nepravidelně nebo se průtok opakovaně přerušuje,
• ventil po odpojení napětí úplně neuzavře,
• voda pomalu vtéká do vypnuté pračky,
• v bubnu se po delším odstavení objevuje čistá voda,
• ventil nebo jeho plastové těleso netěsní,
• závit přívodního hrdla je poškozený,
• některé výstupní hrdlo je prasklé nebo odlomené,
• elektrické kontakty jsou přehřáté nebo zoxidované,
• cívka ventilu je elektricky přerušená nebo zkratovaná.

Pokud voda pomalu vstupuje do pračky i v době, kdy je spotřebič vypnutý a odpojený od elektrické sítě, může být vnitřní uzávěr ventilu mechanicky zanesený nebo netěsný. Do provedení opravy uzavřete vodovodní kohout pračky.

Další možné příčiny problémů s napouštěním

Nefunkční nebo pomalé napouštění nemusí automaticky způsobovat elektromagnetický ventil.

Před objednáním zkontrolujte také:

• zda je otevřený vodovodní kohout,
• zda je v domovní instalaci dostatečný tlak vody,
• zda není napouštěcí hadice přehnutá nebo skřípnutá,
• zda není zanesené sítko na vstupu ventilu,
• zda není zablokovaný systém AquaStop,
• zda jsou průchodné vnitřní hadice k dávkovači,
• zda nejsou ucpané trysky nad zásuvkou pracího prostředku,
• zda správně funguje snímač hladiny vody,
• zda není poškozená kabeláž nebo konektor,
• zda řídicí elektronika přivádí k ventilu napětí,
• zda nebyl aktivován systém ochrany proti úniku vody.

Pokud pračka napouští, ale voda neprotéká správnou komorou zásuvky, může být příčinou také silně zanesený rozvaděč vody nebo dávkovač pracího prostředku.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 10031360
• Zkrácené označení: 10031360
• Typ dílu: elektromagnetický napouštěcí ventil
• Provedení: dvoucestné
• Určení: automatické pračky s předním plněním
• Počet výstupů: 2
• Počet ovládaných ventilových cest: 2
• Jmenovité napětí: 220–240 V AC
• Frekvence: 50–60 Hz
• Uváděný průtok: 10 l/min
• Vstupní připojení: závit 3/4"
• Průměr výstupních hrdel: přibližně 2 × 10,5 mm
• Úhel provedení: přímé, přibližně 180°
• Elektrické připojení: speciální připojení se 4 kontakty 6,3 mm AMP
• Materiál: kombinace technického plastu, kovových a elektrických částí
• Barva: vícebarevné provedení podle aktuální výrobní verze
• Délka: přibližně 85 mm
• Šířka: přibližně 79 mm
• Výška: přibližně 67 mm
• Hmotnost: přibližně 152 g
• Obsah balení: 1 dvoucestný ventil
• Nahrazuje: 00428210 a 00171261

Rozměry a hmotnost jsou orientační. Jednotlivé katalogy mohou délku, šířku a výšku uvádět v jiném pořadí podle polohy ventilu při měření.

Provedení a rozměry

Ventil tvoří plastové hydraulické těleso, vstupní závitové hrdlo, dvě výstupní hadicová hrdla, dvě elektromagnetické cívky a elektrická připojovací část.

Orientační rozměry jsou:

• Celková délka: přibližně 85 mm
• Celková šířka: přibližně 79 mm
• Celková výška: přibližně 67 mm
• Vstupní závit: 3/4"
• Výstupní hrdla: přibližně 2 × 10,5 mm
• Hmotnost: přibližně 152 g

Rozměry jsou pouze pomocným kontrolním údajem. O kompatibilitě rozhoduje také:

• počet vodních cest,
• poloha obou výstupních hrdel,
• směr a úhel výstupů,
• provedení vstupního závitu,
• poloha upevňovací části,
• typ elektrického konektoru,
• napětí a frekvence cívek,
• průtokové parametry,
• katalogové přiřazení podle úplného E-Nr. pračky.

Ventil stejné velikosti nemusí mít stejné elektrické zapojení nebo průtok. Neobjednávejte díl pouze podle vzhledu či rozměrů.

Aktuální výrobní provedení

Starší ventil mohl být vybaven černými elektromagnetickými cívkami, zatímco aktuálně dodávaný originální díl může používat bílé nebo jinak barevné provedení.

Mezi původním a novým ventilem se mohou objevit drobné rozdíly například v:

• barvě cívek,
• barvě plastového tělesa,
• potisku výrobce,
• provedení krytu kontaktů,
• tvaru výztužných žeber,
• výrobním nebo dodavatelském označení.

Tyto rozdíly samy o sobě neznamenají nekompatibilitu, pokud výrobce nový díl uvádí jako náhradu a odpovídají připojovací body, elektrické parametry a katalogové přiřazení.

Nahrazovaná katalogová čísla

Ventil 10031360 nahrazuje:

• 00428210
• 00171261

Starší čísla se mohou objevit:

• na původním ventilu,
• v servisním rozpisu pračky,
• na faktuře za předchozí opravu,
• v dřívějším katalogu náhradních dílů,
• ve zkráceném zápisu bez počátečních nul.

Aktuálně dodaný ventil proto nemusí nést stejné číslo nebo stejné výrobní označení jako demontovaný díl.

Napouštění vody do dávkovače

Výstupní hadice vedou vodu z ventilu k horní části zásuvky pracího prostředku. Rozvod nebo trysky následně směrují vodu přes příslušné komory.

Pokud voda přitéká do nesprávné komory, zkontrolujte:

• správné připojení obou výstupních hadic,
• správné zapojení elektrických konektorů,
• původní barevné označení vodičů,
• průchodnost rozvodu nad zásuvkou,
• čistotu jednotlivých trysek,
• správné vložení sifonu avivážní komory,
• zda nebyly při opravě zaměněny obě vodní cesty.

Před demontáží doporučujeme původní zapojení vyfotografovat. Záměna hadic nebo konektorů může způsobit napouštění vody v nesprávné fázi programu.

Pokud pračka vůbec nenapouští

Při úplně chybějícím přívodu vody postupujte nejprve od jednoduchých kontrol:

• ověřte otevření vodovodního kohoutu,
• zkontrolujte tlak vody v domácí instalaci,
• prohlédněte napouštěcí hadici,
• vyčistěte vstupní sítko, pokud to dovoluje návod spotřebiče,
• zkontrolujte správné uzavření dvířek,
• ověřte, zda pračka nehlásí konkrétní chybu,
• zkontrolujte případný systém AquaStop,
• odborně změřte napájení cívek ventilu.

Pokud je k ventilu přivedeno správné napětí, ale příslušná cesta se neotevře, může být cívka přerušená nebo mechanická část ventilu zablokovaná.

Pokud napětí k ventilu nepřichází, může být problém v kabeláži, dveřním zámku, snímači hladiny nebo řídicí elektronice.

Pokud voda přitéká příliš pomalu

Pomalé napouštění může způsobovat:

• nízký tlak vody,
• částečně uzavřený vodovodní kohout,
• zanesené vstupní sítko,
• přehnutá napouštěcí hadice,
• zanesený systém AquaStop,
• usazeniny uvnitř ventilu,
• ucpaná výstupní hadice,
• zanesené trysky dávkovače.

Při výrazně pomalém napouštění se může program prodloužit nebo přerušit chybovým hlášením, protože pračka nedosáhne požadované hladiny ve stanoveném čase.

Pokud voda vtéká do vypnuté pračky

Elektromagnetický ventil má být bez elektrického napětí uzavřený. Pokud do vypnuté pračky pomalu přitéká čistá voda, může být uzavírací membrána znečištěná, opotřebená nebo mechanicky poškozená.

V takovém případě:

• uzavřete vodovodní kohout,
• odpojte pračku od elektrické sítě,
• nepokračujte v běžném používání bez kontroly,
• ověřte, zda voda skutečně přitéká z napouštěcího systému,
• nechte ventil odborně zkontrolovat nebo vyměnit.

Pokud se v bubnu objevuje znečištěná voda se zápachem, může jít naopak o zpětné proudění z odpadního systému. Taková závada nesouvisí přímo s napouštěcím ventilem.

Vstupní sítko

Na vstupu napouštěcího ventilu se obvykle nachází jemné sítko, které zachycuje hrubé nečistoty z vodovodního potrubí.

Zanesené sítko může způsobit:

• slabý průtok vody,
• delší napouštění,
• hlučnější provoz ventilu,
• přerušení programu,
• chybové hlášení související s přívodem vody.

Sítko čistěte pouze způsobem uvedeným v návodu pračky. Před odpojením napouštěcí hadice vždy uzavřete vodovodní kohout a připravte nádobu nebo utěrku na zbytkovou vodu.

Sítko nepropichujte a neodstraňujte natrvalo. Bez filtrační ochrany mohou nečistoty proniknout do ventilu a poškodit jeho těsnicí plochy.

Související díly

Napouštěcí ventil spolupracuje s dalšími částmi vodního a elektrického systému pračky:

• Napouštěcí hadice: přivádí vodu z vodovodního kohoutu.
• AquaStop: u některých spotřebičů omezuje přívod vody při zjištění poruchy.
• Vstupní sítko: zachycuje hrubé nečistoty.
• Vnitřní propojovací hadice: vedou vodu z ventilu k dávkovači.
• Zásuvka pracího prostředku: obsahuje komory pro prací prostředek a aviváž.
• Horní rozvaděč vody: směruje vodu do jednotlivých komor zásuvky.
• Tlakový snímač nebo hladinový spínač: sleduje množství vody ve vaně.
• Dveřní zámek: potvrzuje bezpečné zavření dvířek před spuštěním programu.
• Řídicí modul: elektricky ovládá jednotlivé cívky ventilu.
• Kabelový svazek: přivádí napětí k elektromagnetickým cívkám.

Samotná výměna ventilu nevyřeší závadu způsobenou uzavřeným kohoutem, ucpanou hadicí, vadným snímačem hladiny nebo poškozenou elektronikou.

Doporučení k diagnostice

Elektrickou diagnostiku musí provádět osoba s odpovídající odbornou kvalifikací. Ventil pracuje se síťovým napětím.

Při odborné kontrole se ověřuje zejména:

• mechanický stav plastového tělesa,
• průchodnost vstupního sítka,
• těsnost ventilu bez elektrického napětí,
• elektrický odpor obou cívek,
• přítomnost ovládacího napětí během programu,
• stav elektrických konektorů,
• průchodnost obou výstupních cest,
• stav vnitřních hadic,
• funkce snímače hladiny a řídicí elektroniky.

Ventil nezkoušejte neodborným připojením přímo k síťovému napětí. Nesprávná manipulace může způsobit úraz elektrickým proudem, zkrat nebo nekontrolovaný únik vody.

Doporučení k montáži

Výměna vyžaduje zásah do elektrické a vodní části pračky. Doporučena je montáž kvalifikovaným servisním technikem.

Před zahájením práce:

• vypněte pračku,
• vytáhněte síťovou vidlici ze zásuvky,
• uzavřete vodovodní kohout,
• odpojte napouštěcí hadici,
• připravte nádobu nebo utěrku na zbytkovou vodu,
• zajistěte dostatečný přístup k zadní a horní části spotřebiče,
• zdokumentujte zapojení hadic a elektrických konektorů.

Obecný servisní postup:

• sejměte horní kryt pračky podle konstrukce spotřebiče,
• vyhledejte ventil v místě připojení napouštěcí hadice,
• označte nebo vyfotografujte obě výstupní hadice,
• zdokumentujte polohu elektrických konektorů,
• odpojte elektrické připojení,
• uvolněte hadicové spony,
• odpojte vnitřní hadice,
• uvolněte upevnění ventilu,
• vyjměte původní díl,
• porovnejte starý a nový ventil,
• nový ventil namontujte ve stejné orientaci,
• připojte hadice do původních pozic,
• správně umístěte a zajistěte hadicové spony,
• zapojte elektrické konektory,
• obnovte všechny kryty spotřebiče.

Přesný postup se může mezi jednotlivými pračkami lišit. U některých provedení je ventil zachycen šroubem, u jiných je zasunut do tvarované drážky plechového krytu.

Připojení vnitřních hadic

Obě vnitřní hadice musí být připojeny ve správné poloze. Jejich záměna může změnit směr průtoku vody přes zásuvku pracího prostředku.

Při montáži zkontrolujte:

• zda nejsou hadice popraskané nebo ztvrdlé,
• zda v nich nezůstaly usazeniny,
• zda jsou nasunuty až do původní hloubky,
• zda jsou spony v původní poloze,
• zda nejsou hadice přehnuté,
• zda se nedotýkají ostrých hran nebo pohyblivých částí,
• zda byly připojeny k původním výstupům.

Poškozenou nebo ztvrdlou hadici nepřipojujte k novému ventilu bez výměny. Netěsný spoj může způsobit únik vody do elektrické části pračky.

Elektrické připojení

Ventil používá elektrické kontakty odpovídající konkrétnímu kabelovému svazku pračky. Konektory musí být nasazeny pevně a ve správné poloze.

Zkontrolujte, zda:

• kontakty nejsou zoxidované,
• plast konektoru není roztavený,
• vodiče nejsou uvolněné,
• izolace není poškozená,
• konektor zcela dosedl,
• nebyly zaměněny elektrické cesty obou cívek,
• kabeláž není sevřena pod horním krytem.

Přehřátý nebo uvolněný konektor je nutné odborně opravit. Pouhé nasazení poškozeného konektoru na nový ventil může způsobit další přehřívání.

Kontrola po montáži

Po výměně nejprve proveďte kontrolu při odpojené pračce.

• ventil musí být pevně upevněný,
• vstupní závit nesmí být poškozený,
• obě vnitřní hadice musí být správně nasazené,
• všechny spony musí být v pracovní poloze,
• elektrické konektory musí pevně držet,
• kabeláž nesmí být sevřená nebo napnutá,
• horní kryt musí být správně namontovaný.

Po připojení napouštěcí hadice pomalu otevřete vodovodní kohout a ještě před spuštěním pračky zkontrolujte těsnost:

• u závitového připojení napouštěcí hadice,
• kolem tělesa ventilu,
• na obou výstupních hrdlech,
• u hadicových spon.

Následně spusťte krátký program a sledujte napouštění vody do jednotlivých částí zásuvky. Po ukončení znovu zkontrolujte, zda nikde neuniká voda.

Čištění a údržba

Samotný elektromagnetický ventil není určen k běžnému uživatelskému rozebírání. Uživatel může podle návodu pračky pravidelně kontrolovat zejména napouštěcí hadici a vstupní sítko.

Pro omezení zanášení:

• udržujte čisté sítko na přívodu vody,
• při práci na vodovodním potrubí nechte nejprve odtéct uvolněné nečistoty,
• nepoužívejte pračku s poškozenou napouštěcí hadicí,
• pravidelně kontrolujte těsnost spojů,
• čistěte zásuvku pracího prostředku a její rozvod,
• při dlouhodobém odstavení uzavřete vodovodní kohout.

Ventil:

• neponořujte do vody,
• nemyjte v automatické myčce,
• nečistěte parním čističem,
• nerozebírejte jeho elektromagnetické cívky,
• neprofukujte vysokým tlakem směrem k membráně,
• nemažte olejem ani vazelínou,
• neponořujte do odvápňovacího nebo chemického roztoku.

Jak omezit riziko poškození?

• udržujte přívodní sítko čisté,
• nepřipojujte ventil k vodě s nevhodným tlakem,
• napouštěcí hadici nepřehýbejte,
• pračku při stěhování odpojte od vody,
• neutahujte plastový vstupní závit nadměrnou silou,
• při dlouhodobé nepřítomnosti uzavřete vodovodní kohout,
• nepokračujte v provozu při úniku vody,
• při pomalém napouštění odstraňte příčinu dříve, než se ventil dlouhodobě přetíží,
• nepoužívejte neodpovídající elektrické konektory nebo provizorní kabelové spoje.

Kompatibilita a modelové řady

Dvoucestný napouštěcí ventil 10031360 se používá u vybraných automatických praček následujících značek:

• Bosch
• Siemens
• Constructa
• Balay
• Neff
• Gaggenau
• Profilo
• Pitsos
• Lynx
• Viva

V katalogových přiřazeních se ventil objevuje zejména u vybraných praček následujících modelových řad:

• Bosch WAE
• Bosch WAB
• Bosch WAN
• vybrané starší řady Bosch WFL
• Siemens WM
• vybrané řady Siemens WXL a WXLP
• Constructa CWF
• Balay 3TS
• Profilo CM

Díl se vyskytuje mimo jiné u vybraných generací označovaných jako Bosch Maxx, Classixx nebo Serie 4 a Siemens iQ100 či iQ300. Obchodní označení řady však samo o sobě kompatibilitu nepotvrzuje.

Výčet obsahuje pouze značky a základní modelové řady. Neznamená, že je ventil kompatibilní se všemi pračkami uvedené řady.

Mezi jednotlivými výrobními indexy stejné řady mohou být použity:

• jednocestné, dvoucestné nebo trojcestné ventily,
• jiné průtokové parametry,
• odlišné elektrické konektory,
• jinak orientovaná výstupní hrdla,
• jiné způsoby upevnění.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 10031360,
• případné původní číslo 00428210 nebo 00171261,
• počet cívek a vodních výstupů,
• napětí a frekvenci původního ventilu,
• provedení elektrického připojení,
• tvar a směr obou výstupních hrdel,
• způsob upevnění ventilu v pračce.

Díl není univerzálním dvoucestným ventilem pro všechny pračky Bosch a Siemens. Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 10031360 označuje 1 originální dvoucestný elektromagnetický napouštěcí ventil B/S/H/ pro vybrané automatické pračky.

Nejedná se o vypouštěcí čerpadlo, systém AquaStop, kompletní napouštěcí hadici, rozvaděč vody zásuvky ani řídicí elektroniku.

Ventil pracuje se síťovým napětím 220–240 V. Elektrickou diagnostiku a montáž musí provádět osoba s odpovídající odbornou kvalifikací.

Díl nahrazuje starší katalogová čísla 00428210 a 00171261. Aktuálně dodané provedení může mít jinou barvu cívek nebo drobně změněnou konstrukci.

Ventil neupravujte vrtáním, řezáním, lepením, přepojováním cívek ani změnou průměru výstupních hrdel.

Prasklé plastové těleso nebo závit neopravujte běžným lepidlem či tmelem. Ventil je trvale vystaven tlaku vody a provizorní oprava může způsobit únik a poškození spotřebiče nebo okolního prostoru.

Elektrické kontakty nepřipojujte volnými vodiči bez odpovídajících konektorů a izolace. Nesprávné zapojení může způsobit zkrat, přehřátí nebo otevření nesprávné vodní cesty.

Vstupní závit neutahujte nadměrnou silou. Plastové hrdlo může prasknout nebo se může poškodit těsnění napouštěcí hadice.

Pokud nový ventil nelze namontovat a připojit bez úprav, ověřte přesné katalogové přiřazení. Nepřizpůsobujte hadice ani elektrické konektory násilím.

Před demontáží vždy odpojte pračku od elektrické sítě a uzavřete přívod vody. Po montáži proveďte důkladnou kontrolu těsnosti všech spojů.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
