Ovládací knoflík do mikrovlnné trouby

Originální ovládací knoflík B/S/H/ 10006173 je určen pro vybrané mikrovlnné trouby Siemens podle přesného modelového označení spotřebiče.

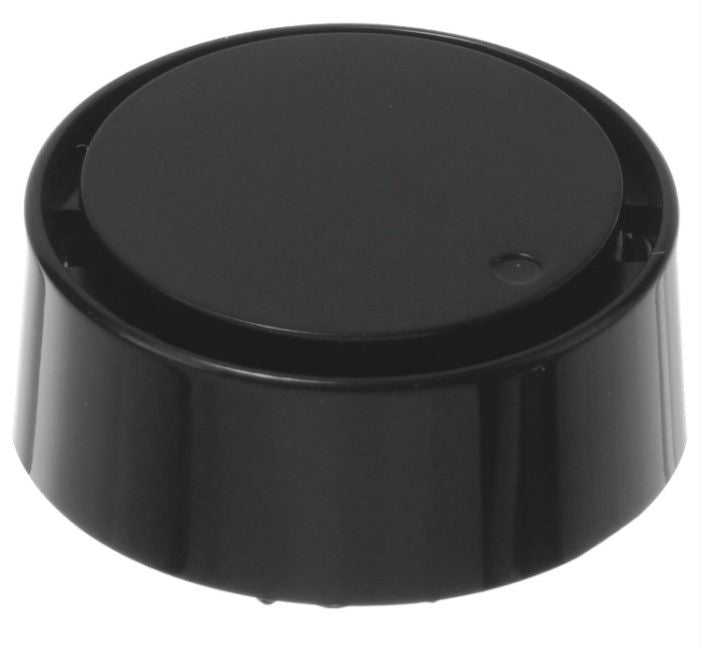

Černý plastový otočný knoflík se nasazuje na hřídel mechanického ovladače v předním ovládacím panelu mikrovlnné trouby. Umožňuje pohodlně otáčet ovládacím mechanismem a nastavovat příslušnou provozní hodnotu spotřebiče.

Knoflík má průměr 39 mm, výšku přibližně 27 mm a hmotnost přibližně 11 g.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• otočný ovládací knoflík mikrovlnné trouby,
• určený pro vybrané vestavné mikrovlnné trouby,
• montáž na hřídel mechanického ovladače,
• umožňuje otáčení a nastavování ovládacího mechanismu,

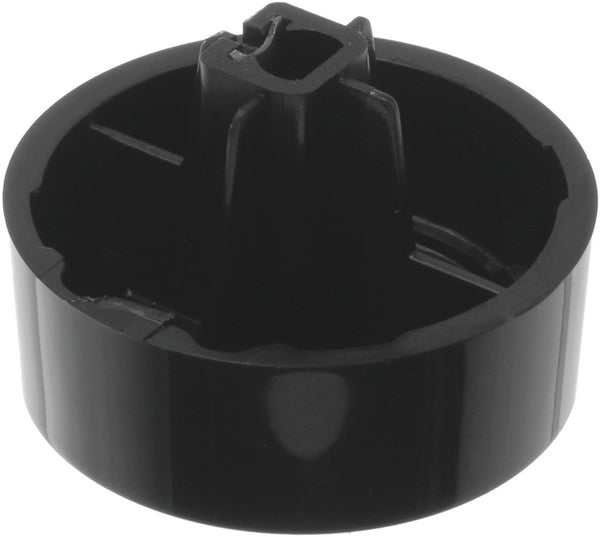

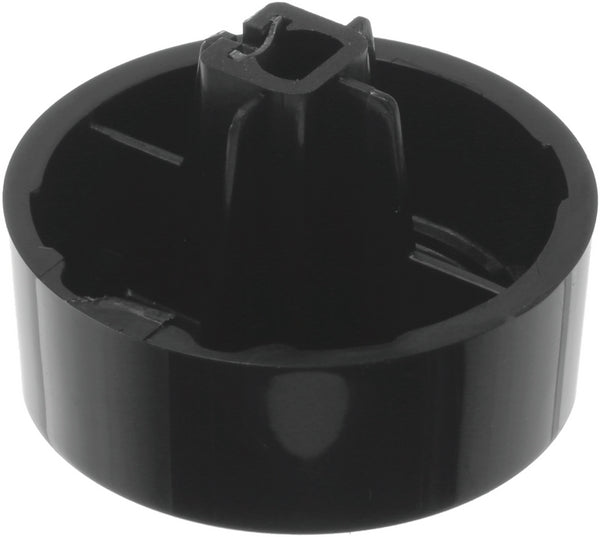

• profilovaný otvor pro nasazení na příslušnou hřídel,
• hladká kruhová čelní plocha,
• černé plastové provedení,
• průměr 39 mm,
• výška přibližně 27 mm,
• hmotnost přibližně 11 g,
• dodává se jako jeden samostatný ovládací knoflík.

Funkce ovládacího knoflíku

Mechanický ovladač mikrovlnné trouby je umístěn za předním ovládacím panelem. Jeho hřídel vystupuje otvorem v panelu a ovládací knoflík se nasazuje přímo na její profilovanou část.

Ovládací knoflík 10006173 pomáhá:

• otáčet hřídelí mechanického ovladače,
• nastavovat příslušnou provozní hodnotu mikrovlnné trouby,
• zajistit pohodlný úchop při ovládání spotřebiče,
• přenášet pohyb ruky na ovládací mechanismus,
• chránit vystupující hřídel před přímým namáháním,
• zachovat původní vzhled ovládacího panelu,
• umožnit přesnější a bezpečnější manipulaci s ovladačem.

Montážní umístění

Ovládací knoflík se nachází na předním ovládacím panelu vestavné mikrovlnné trouby.

Je nasazen mezi:

• rukou uživatele,
• hřídelí mechanického ovládacího prvku.

Při montáži musí profilovaný otvor knoflíku správně odpovídat tvaru a orientaci hřídele. Knoflík musí být nasazen rovně a dostatečně hluboko, nesmí se však násilím zatlačovat proti nesprávně natočené hřídeli.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 10006173
• Typ dílu: otočný ovládací knoflík
• Další označení: otočný volič, ovládací kolečko, knoflík mechanického ovladače
• Průměr: 39 mm
• Výška: přibližně 27 mm
• Hmotnost: přibližně 11 g
• Materiál: plast
• Barva: černá
• Tvar: kruhový
• Uchycení: nasazení na profilovanou hřídel ovladače
• Umístění: přední ovládací panel mikrovlnné trouby
• Určení: vybrané vestavné mikrovlnné trouby
• Prodejní jednotka: 1 kus

Rozměry

• Průměr: 39 mm
• Výška: 27 mm
• Hmotnost: 11 g

Při porovnání s původním dílem zkontrolujte vedle průměru a výšky také tvar vnitřního otvoru, hloubku nasazení, orientaci profilu a provedení vnitřních výztuh.

Ovládací knoflíky podobného průměru mohou mít jiný profil hřídele, odlišnou hloubku uchycení nebo rozdílné vnitřní dorazy a nemusejí na původní ovládací mechanismus správně pasovat.

Kdy ovládací knoflík vyměnit?

Výměna může být vhodná zejména tehdy, když:

• je knoflík prasklý nebo zlomený,
• je poškozený vnitřní otvor pro hřídel,
• se knoflík na hřídeli protáčí,
• knoflík z ovládacího mechanismu samovolně vypadává,
• je plast trvale deformovaný,
• jsou poškozené vnitřní výztuhy nebo dorazy,
• nelze ovladačem plynule otáčet,
• je čelní plocha poškozená nárazem nebo nevhodným čištěním,
• původní ovládací knoflík chybí,
• servisní kontrola potvrdila poškození tohoto dílu.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. mikrovlnné trouby,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 10006173,
• průměr původního ovládacího knoflíku,
• výšku původního ovládacího knoflíku,
• tvar a rozměr otvoru pro hřídel,
• hloubku nasazení na ovládací mechanismus,
• orientaci profilované hřídele,
• stav hřídele a mechanického ovladače,
• zda potřebujete samotný knoflík, nebo také vnitřní ovládací mechanismus.

Doporučení k montáži

• Před opravou mikrovlnnou troubu vypněte a odpojte od elektrické sítě.
• Původní knoflík stahujte z hřídele rovně směrem dopředu.
• Nepáčte knoflík ostrým kovovým nástrojem proti ovládacímu panelu.
• Zkontrolujte, zda na hřídeli nezůstaly části prasklého původního knoflíku.
• Očistěte hřídel a okolí otvoru v ovládacím panelu.
• Zkontrolujte tvar a polohu profilované části hřídele.
• Nový knoflík natočte do stejné polohy jako původní díl.
• Knoflík nasazujte rovně bez naklánění.
• Nepoužívejte kladivo ani nadměrnou sílu.
• Po nasazení zkontrolujte plynulý pohyb ovladače.
• Ověřte, že knoflík nedrhne o okolní část ovládacího panelu.
• Před opětovným používáním zkontrolujte správnou reakci jednotlivých nastavení.

Pokud je poškozená nebo uvolněná samotná hřídel, výměna knoflíku závadu neodstraní. Zásah do vnitřních částí mikrovlnné trouby doporučujeme svěřit kvalifikovanému servisnímu technikovi, protože spotřebič může obsahovat nebezpečné elektrické napětí i po odpojení od sítě.

Kompatibilita a značky

Ovládací knoflík 10006173 se podle katalogových přiřazení používá u vybraných mikrovlnných trub značky:

• Siemens

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných vestavných mikrovlnných trub následujících základních modelových rodin:

• Siemens BE520LMR0
• Siemens BE550LMR0
• Siemens BE550LMR0I
• Siemens BF520LMR0
• Siemens BF550LMR0

V rámci stejné modelové řady mohou být podle výrobní generace, provedení ovládacího panelu a výrobního indexu použity různé ovládací knoflíky.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. mikrovlnné trouby včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 10006173 označuje jeden originální černý plastový ovládací knoflík pro vybrané vestavné mikrovlnné trouby.

Knoflík má průměr 39 mm, výšku přibližně 27 mm a hmotnost přibližně 11 g.

Nejedná se o kompletní mechanický ovladač, elektrický přepínač, časovač ani celý ovládací panel mikrovlnné trouby.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. mikrovlnné trouby a porovnejte tvar vnitřního otvoru s původním dílem.
