Sada pružin a tažných lanek dveří myčky Bosch Siemens

Originální opravná sada dveří myčky 00754869 obsahuje pružiny a tažná lanka určená pro vyvažovací mechanismus dveří vybraných myček nádobí. Sada pomáhá vyrovnávat hmotnost dveří a namontovaného nábytkového čela při otevírání a zavírání.

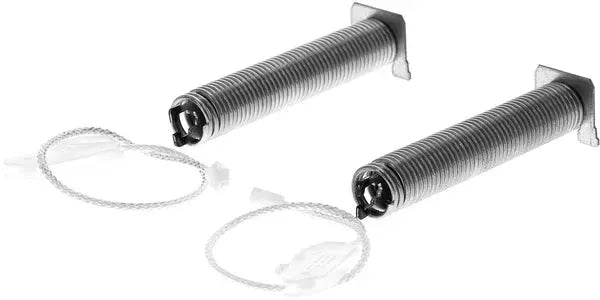

Výrobce uvádí použití pro nábytkové čelo o hmotnosti 2,5 až 8,5 kg. Balení obsahuje dvě černé pružiny, dvě tažná lanka, montážní návod a označovací nálepku „R“.

Sada se používá u katalogově kompatibilních myček Bosch, Siemens a podle odborného přiřazení také NEFF, Gaggenau, Constructa a Balay. Vhodnost je nutné vždy potvrdit podle úplného E-Nr. spotřebiče.

K čemu sada slouží?

Dveře myčky jsou spojeny s bočními panty a vyvažovacím mechanismem. Pružiny vytvářejí tah, který je prostřednictvím lanek přenášen na dveřní panty.

Správně zvolená a namontovaná sada zejména:

• pomáhá vyvažovat hmotnost dveří myčky,
• kompenzuje hmotnost připevněného nábytkového čela,
• omezuje nekontrolované padání dveří po otevření zámku,
• pomáhá udržovat rovnoměrný pohyb na obou stranách dveří,
• přenáší sílu pružin na mechanismus dveřních pantů,
• nahrazuje vytahané pružiny nebo poškozená tažná lanka.

Sada sama netvoří kompletní dveřní pant. Funkční vyvažování vyžaduje také nepoškozené panty, správně vedená lanka, odpovídající nábytkové čelo a správné upevnění celé myčky.

Rozsah hmotnosti nábytkového čela

Výrobce určuje sadu 00754869 pro nábytková čela o hmotnosti od 2,5 do 8,5 kg.

Hmotnost nábytkového panelu ovlivňuje potřebnou sílu dveřních pružin. Příliš lehké nebo příliš těžké čelo může způsobit, že:

• dveře nebude možné pohodlně otevřít,
• dveře se budou samovolně zavírat,
• dveře budou po odjištění příliš rychle padat,
• pružiny a lanka budou dlouhodobě nesprávně zatíženy,
• nebude možné mechanismus správně vyvážit.

Uvedený rozsah nenahrazuje kontrolu kompatibility podle E-Nr. Dvě myčky se stejnou hmotností nábytkového čela mohou používat odlišnou konstrukci pružin, lanek nebo pantů.

Vlastnosti a základní údaje

• Výrobce: B/S/H/
• Katalogové číslo: 00754869
• Zkrácené označení: 754869
• Typ dílu: opravná sada vyvažovacího mechanismu dveří
• Určení: vybrané myčky nádobí
• Provedení: sada pro levou a pravou stranu dveřního mechanismu
• Barva pružin: černá
• Počet pružin: 2 kusy
• Počet tažných lanek: 2 kusy
• Hmotnost nábytkového čela: 2,5–8,5 kg
• Obsah balení: 1 kompletní opravná sada

Černé označení pružin odpovídá konkrétní silové a konstrukční variantě sady. Pružiny nevybírejte pouze podle barvy, délky nebo podobného vzhledu.

Orientační rozměry

Odborné katalogy uvádějí následující orientační rozměry jednotlivých součástí:

• jedna pružina: přibližně 128 × 34 × 30 mm,
• jedno tažné lanko včetně koncových částí: přibližně 315 × 20 × 8 mm.

Rozměry slouží pouze k základnímu porovnání. Důležitá je také síla pružiny, tvar koncových úchytů, délka účinné části lanka a návaznost na pantový mechanismus.

Podobně dlouhá pružina nebo lanko z jiné sady nemusí mít správnou charakteristiku a nelze je automaticky použít jako náhradu.

Co obsahuje balení?

Originální sada 00754869 obsahuje:

• 2 černé dveřní pružiny,
• 2 tažná lanka,
• 1 montážní návod,
• 1 označovací nálepku „R“.

Údaj výrobce „balení 1 kus“ označuje jednu kompletní opravnou sadu, nikoli jednu samostatnou pružinu.

Součástí dodávky nejsou:

• kompletní dveřní panty,
• dveře myčky,
• vnitřní nebo vnější dveřní panel,
• nábytkové čelo,
• upevňovací sada nábytkového čela,
• dveřní zámek,
• boční kryty myčky,
• jiné pružiny pro odlišnou hmotnost dveří.

Sada je určena k výměně obou stran

Balení obsahuje dvě pružiny a dvě lanka, aby bylo možné obnovit mechanismus na obou stranách dveří. Při opravě je vhodné vyměnit celou dodanou sestavu, i když je viditelně poškozené pouze jedno lanko nebo jedna pružina.

Původní součásti mohou mít rozdílné opotřebení a kombinace nové pružiny se starou může způsobit nestejný tah na levé a pravé straně dveří.

Před demontáží si zaznamenejte vedení lanek a uložení pružin. Jednotlivé strany mohou používat zrcadlově obrácené vedení nebo odlišnou orientaci koncových úchytů.

Nejedná se o kompletní pant dveří

Díl 00754869 je opravná sada pružinového vyvažování. Nenahrazuje samotné kovové panty, jejich čepy ani páky.

Pokud je pant ohnutý, zablokovaný nebo vytržený z rámu, výměna pružin a lanek nemusí stačit. Před objednáním zkontrolujte mechanický stav obou pantů a jejich upevnění.

Nejedná se o univerzální sadu pružin

Sada je určena pouze pro katalogově vybrané myčky a stanovený rozsah hmotnosti nábytkového čela. Nelze ji považovat za univerzální sadu pro všechny vestavné myčky Bosch nebo Siemens.

Jednotlivé dveřní mechanismy se mohou lišit:

• silou a délkou pružin,
• barevným označením pružin,
• délkou tažných lanek,
• tvarem koncových úchytů,
• vedením lanka kolem pantového mechanismu,
• rozsahem povolené hmotnosti nábytkového čela.

Nesprávná pružina může způsobit příliš velký nebo naopak nedostatečný odpor dveří.

Možné projevy poškození

Poškozené nebo opotřebené pružiny a lanka se mohou projevit například tím, že:

• dveře po odjištění prudce padají dolů,
• dveře nelze udržet v částečně otevřené poloze,
• dveře se otevírají nebo zavírají nerovnoměrně,
• jedna strana dveří má menší odpor než druhá,
• při pohybu dveří vzniká praskání, cvakání nebo drhnutí,
• tažné lanko je přetržené, roztřepené nebo vyskočené z vedení,
• pružina je deformovaná, prasklá nebo uvolněná,
• dveře se zavírají příliš snadno nebo naopak příliš obtížně.

Tyto projevy nemusí způsobovat pouze sada pružin. Zkontrolujte také dveřní panty, uložení lanek, upevnění nábytkového čela a správné ustavení myčky v kuchyňské lince.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek myčky a ověřte úplné označení E-Nr. včetně výrobního indexu za lomítkem.

Porovnejte zejména:

• katalogové přiřazení čísla 00754869,
• úplné E-Nr. spotřebiče,
• výrobní index za lomítkem,
• černé provedení původních nebo katalogově předepsaných pružin,
• tvar koncových úchytů lanek,
• způsob vedení lanka u dveřního pantu,
• hmotnost namontovaného nábytkového čela,
• stav pantů na obou stranách dveří.

Typový štítek myčky bývá umístěn na hraně dveří nebo v prostoru dveřního otvoru. Rozhodující je celé označení, nikoli pouze modelová řada nebo přibližné stáří spotřebiče.

Starší nahrazované katalogové číslo

Výrobce uvádí sadu 00754869 jako aktuální náhradu za starší katalogové číslo:

• 00626662.

Pokud je ve starší dokumentaci nebo objednávce uvedeno číslo 00626662, může být současnou katalogovou náhradou sada 00754869. Kompatibilitu je přesto nutné zkontrolovat podle E-Nr. myčky.

Zápis 754869 je pouze zkrácenou podobou osmimístného čísla 00754869.

Související části dveřního mechanismu

Sada pružin a lanek spolupracuje s dalšími částmi dveří, mezi které patří zejména:

• levý a pravý dveřní pant,
• páky pantů,
• vodicí body tažných lanek,
• upevnění pružin k rámu spotřebiče,
• vnitřní a vnější konstrukce dveří,
• nábytkové čelo a jeho montážní prvky.

Pokud je některý úchyt prasklý, pant deformovaný nebo vedení lanka poškozené, musí být závada odstraněna před montáží nové sady.

Výměna pružin a lanek

Před manipulací myčku vypněte, odpojte síťovou zástrčku a uzavřete přívod vody. Vestavný spotřebič může být nutné uvolnit z kuchyňské linky a bezpečně vysunout.

Pružiny jsou mechanicky předepnuté. Při nesprávné demontáži může pružina nebo lanko prudce změnit polohu a způsobit poranění nebo poškození spotřebiče.

Obecný postup může zahrnovat:

• odstranění soklu a zpřístupnění upevnění myčky,
• zajištění dveří proti samovolnému pohybu,
• opatrné vysunutí spotřebiče z kuchyňské linky,
• zpřístupnění obou stran dveřního mechanismu,
• zaznamenání původního vedení lanek,
• bezpečné odlehčení pružin,
• demontáž starých pružin a lanek,
• kontrolu pantů a upevňovacích bodů,
• montáž obou nových pružin a lanek podle přiloženého návodu,
• kontrolu rovnoměrného vedení na levé a pravé straně.

Přesný postup se podle konstrukce myčky liší. Pokud není znám bezpečný způsob odlehčení pružin nebo vysunutí vestavného spotřebiče, svěřte výměnu kvalifikovanému servisnímu technikovi.

Kontrola po výměně

Před opětovným upevněním myčky několikrát pomalu otevřete a zavřete dveře.

Zkontrolujte zejména:

• že jsou obě lanka správně vedena,
• že koncové úchyty bezpečně drží,
• že pružiny nejsou zkroucené nebo zachycené o jiné části,
• že mají dveře rovnoměrný odpor na obou stranách,
• že se dveře nepohybují skokově,
• že lanka nedřou o kabeláž, hadice nebo ostré hrany,
• že lze dveře správně zavřít a uzamknout,
• že je myčka po zasunutí bezpečně upevněna v kuchyňské lince.

Pokud dveře stále prudce padají, samovolně se zavírají nebo se pohybují šikmo, mechanismus znovu zkontrolujte. Příčinou může být nesprávné vedení lanka, poškozený pant nebo nevhodná hmotnost nábytkového čela.

Doporučení k používání a údržbě

• Dveře otevírejte plynule a bez prudkého trhnutí.
• Na otevřené dveře nesedejte ani nepokládejte nadměrně těžké předměty.
• Neměňte nábytkové čelo za výrazně těžší bez ověření vhodné pružinové sady.
• Při změně odporu dveří zkontrolujte mechanismus dříve, než dojde k přetržení lanka.
• Pružiny nenatahujte, nezkracujte ani tepelně neupravujte.
• Tažná lanka nespojujte uzlem a nenahrazujte běžným provazem nebo drátem.
• Nepoužívejte mazivo, pokud jeho použití výslovně neurčuje servisní dokumentace konkrétní myčky.

Součásti sady nejsou určeny k mytí nebo ponoření do vody. Před montáží musí být čisté, suché a bez mechanického poškození.

Kompatibilita a značky

Sada 00754869 je určena pro vybrané myčky Bosch, Siemens, NEFF, Gaggenau, Constructa a Balay s odpovídajícím dveřním mechanismem.

Žádné konkrétní kompatibilní modely zde nejsou vypisovány. Použitelnost je nutné vždy potvrdit podle úplného E-Nr. a výrobního indexu za lomítkem.

Rozsah hmotnosti nábytkového čela 2,5–8,5 kg je důležitým technickým údajem, ale sám o sobě kompatibilitu nepotvrzuje.

Upozornění před objednáním

Díl 00754869 představuje 1 originální opravnou sadu vyvažovacího mechanismu dveří myčky.

Balení obsahuje 2 černé pružiny, 2 tažná lanka, montážní návod a označovací nálepku „R“. Sada je určena pro katalogově kompatibilní myčky a nábytkové čelo o hmotnosti 2,5 až 8,5 kg.

Orientační rozměry jedné pružiny jsou přibližně 128 × 34 × 30 mm a jednoho lanka přibližně 315 × 20 × 8 mm. Rozměry nepoužívejte jako jediný údaj pro výběr dílu.

Sada nahrazuje starší katalogové číslo 00626662. Nejedná se o kompletní dveřní pant, nábytkové čelo ani celé dveře myčky.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. spotřebiče. Vzhledem k předpětí pružin a nutnosti manipulace s vestavnou myčkou doporučujeme při nejistotě odbornou montáž.
