Vnější rám okénka dveří pračky

Originální vnější rám dveří 00743501 je náhradní mechanický díl určený pro vybrané pračky Bosch, Siemens a Lord. Tvoří pohledovou vnější část kruhového okénka dveří a společně s vnitřním rámem pomáhá držet sklo a další části dveřní sestavy ve správné poloze.

Rám je vyroben z plastu a má bílo-černé vícebarevné provedení. Orientační rozměry činí přibližně 468 × 450 × 34 mm a hmotnost přibližně 597 g. Oficiální balení obsahuje 1 samostatný vnější rám.

K čemu slouží a kdy je potřeba výměna?

Rám se nachází na vnější, pohledové straně dveří pračky. Překrývá konstrukční části kolem průhledového skla a obsahuje montážní body, výztužná žebra a polohovací prvky pro spojení s vnitřní částí dveří.

V kompletní dveřní sestavě rám zejména:

• vytváří vnější pohledovou část dveřního okénka,
• pomáhá držet sklo mezi vnějším a vnitřním rámem,
• udržuje jednotlivé části dveří ve správné poloze,
• zakrývá montážní spoje kolem skla,
• navazuje na konstrukci pantu, madla a vnitřního rámu podle konkrétního provedení dveří.

Výměna může být vhodná zejména tehdy, když:

• je rám prasklý nebo deformovaný,
• jsou odlomené montážní výstupky nebo vnitřní výztuhy,
• jsou poškozená lůžka upevňovacích šroubů,
• se vnější rám odděluje od vnitřní části dveří,
• má průhledové sklo v sestavě neobvyklou vůli,
• černá pohledová část nedrží správně v rámu,
• je povrch výrazně poškrábaný nebo jinak esteticky poškozený.

Pokud dveře nelze zavřít nebo uzamknout, nemusí být příčinou samotný rám. Zkontrolujte také pant, madlo, západku, zámek dveří a správnou polohu celé dveřní sestavy.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00743501
• Zkrácené označení: 743501
• Typ dílu: vnější rám okénka dveří
• Určení: vybrané pračky s předním plněním
• Umístění: vnější strana dveřní sestavy
• Materiál: plast
• Barva: vícebarevná, bílo-černá
• Orientační rozměry: 468 × 450 × 34 mm
• Orientační hmotnost: 597 g
• Obsah balení: 1 vnější rám
• Kompatibilní značky: Bosch, Siemens a Lord podle přesného E‑Nr.

Ve veřejně dostupných podkladech nebylo potvrzeno starší nahrazované osmimístné katalogové číslo B/S/H/. Označení 743501 je pouze zkráceným zápisem čísla 00743501.

Provedení a rozměry

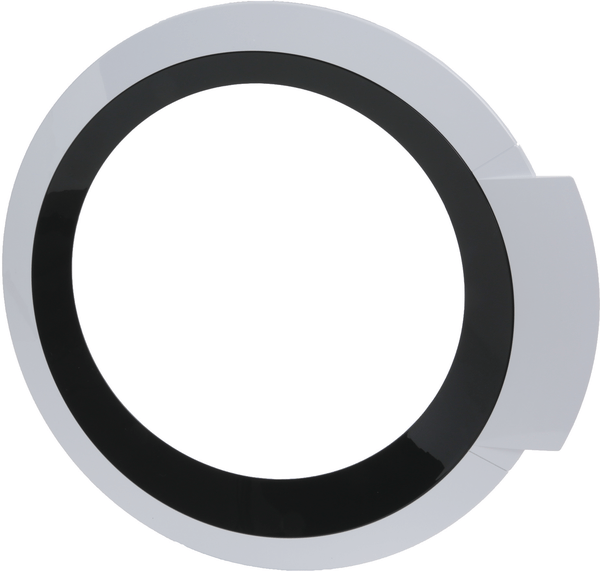

Rám má kruhové provedení s rozšířenou boční částí odpovídající konstrukci konkrétních dveří. Pohledová strana kombinuje bílou vnější plochu s černým prstencem kolem průhledového otvoru.

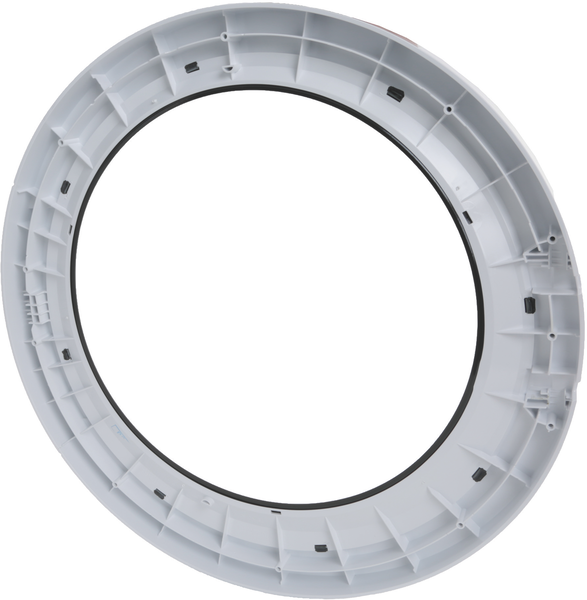

Na zadní straně se nacházejí:

• plastová výztužná žebra,
• montážní otvory a válcová lůžka,
• polohovací výstupky,
• úchyty pro spojení s navazujícími částmi dveří,
• profilovaná dosedací plocha kolem průhledového otvoru.

Odborný katalog uvádí následující orientační údaje:

• délka: přibližně 468 mm,
• šířka: přibližně 450 mm,
• výška: přibližně 34 mm,
• hmotnost: přibližně 597 g.

Rozměry jsou pouze pomocným údajem. Pro správné sestavení musí souhlasit také průměr otvoru pro sklo, tvar bočního rozšíření, poloha montážních bodů a návaznost na vnitřní rám.

Vnější rám sám nevytváří samostatné těsnění proti vodě. K bezpečnému uzavření přispívá pouze jako součást kompletně a správně sestavených dveří se sklem, vnitřním rámem, pantem a odpovídajícími těsnicími částmi.

Související díly

U katalogově odpovídajících dveřních sestav může na vnější rám 00743501 navazovat vnitřní rám 00743359. Oba díly mají odlišnou konstrukci a funkci:

• 00743501: vícebarevný bílo-černý vnější pohledový rám,
• 00743359: bílý vnitřní rám dveřního okénka.

Tyto dva rámy nejsou vzájemně zaměnitelné. U konkrétní pračky je nutné ověřit, zda jsou oba díly skutečně přiřazeny ke stejnému E‑Nr. a výrobnímu indexu.

Mezi další související části dveří patří:

• průhledové sklo,
• pant dveří,
• madlo a mechanismus madla,
• západka dveří,
• zámek dveří,
• upevňovací šrouby,
• manžeta plnicího otvoru.

Součástí katalogového čísla 00743501 nejsou:

• vnitřní rám 00743359,
• průhledové sklo,
• pant,
• madlo ani západka,
• zámek dveří,
• manžeta plnicího otvoru,
• kompletní sestavené dveře.

Veřejná produktová stránka nepotvrzuje dodání upevňovacích šroubů. Pokud prodejce výslovně neuvede jinak, počítejte s použitím původních šroubů nebo s jejich samostatným objednáním podle E‑Nr. pračky.

Doporučení k používání a údržbě

Před demontáží dveří pračku vypněte, vytáhněte síťovou zástrčku a uzavřete přívod vody. Dveře položte na rovnou měkkou podložku, aby nedošlo k poškrábání rámu nebo poškození skla.

Při výměně doporučujeme:

• před rozebráním vyfotografovat původní sestavení dveří,
• zaznamenat polohu jednotlivých šroubů a dalších částí,
• porovnat nový a původní rám ze zadní i pohledové strany,
• zkontrolovat všechny výstupky, úchyty a montážní otvory,
• zkontrolovat stav skla a vnitřního rámu,
• vložit sklo bez bočního pnutí,
• spojit oba rámy ve správné orientaci,
• šrouby utahovat postupně a rovnoměrně,
• nepřetahovat šrouby v plastových lůžkách,
• po sestavení ověřit plynulé otevírání, zavírání a zajištění dveří.

Rám čistěte měkkým vlhkým hadříkem. Nepoužívejte drátěnky, abrazivní prášky, rozpouštědla ani agresivní čisticí prostředky, které by mohly poškrábat černou pohledovou plochu nebo poškodit plast.

Pokud po sestavení dveře nedoléhají, sklo má vůli nebo západka nezapadá přesně do zámku, pračku nespouštějte a montáž znovu zkontrolujte. Při nejistotě je vhodné svěřit opravu odbornému servisu.

Kompatibilita a značky

Díl 00743501 je katalogově přiřazován k vybraným pračkám následujících značek:

• Bosch,
• Siemens,
• Lord.

Odborné katalogy uvádějí stovky kompatibilních modelových a výrobních variant. To však neznamená, že rám pasuje do všech praček uvedených značek nebo do všech spotřebičů stejné modelové řady.

Před objednáním porovnejte zejména:

• úplné označení E‑Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00743501,
• bílo-černé provedení původního rámu,
• orientační rozměry 468 × 450 × 34 mm,
• tvar bočního rozšíření rámu,
• počet a polohu montážních otvorů,
• provedení zadních výztuh a polohovacích prvků,
• návaznost na používaný vnitřní rám a sklo.

Samotná značka, průměr dveří nebo bílo-černá barevná kombinace kompatibilitu nepotvrzují. Rozhodující je vždy úplné E‑Nr. včetně výrobního indexu.

Upozornění

Katalogové číslo 00743501 označuje 1 originální vícebarevný plastový vnější rám okénka dveří pračky.

Nejedná se o kompletní dveře, vnitřní rám, průhledové sklo, pant, madlo, zámek ani manžetu plnicího otvoru.

Díl nezaměňujte s rámem 00743359. Číslo 00743359 označuje konstrukčně odlišný vnitřní rám, zatímco 00743501 představuje bílo-černý vnější pohledový rám.

Rozměry 468 × 450 × 34 mm a hmotnost přibližně 597 g jsou pouze pomocné kontrolní údaje. Rám neobjednávejte pouze podle rozměrů, barev nebo podobného vzhledu.

Ve veřejných podkladech nebylo potvrzeno starší nahrazované katalogové číslo B/S/H/. Zápis 743501 je pouze zkrácenou podobou čísla 00743501.

Před objednáním vždy ověřte kompatibilitu podle úplného E‑Nr. pračky. Pokud je poškozené také sklo, vnitřní rám, pant nebo jiná část dveřní sestavy, nemusí výměna samotného vnějšího rámu stačit.
