Spodní ostřikovací rameno do myčky

Originální spodní ostřikovací rameno BSH 00668148 je náhradní díl určený pro vybrané myčky nádobí Bosch, Siemens, Neff, Constructa a Balay. Rameno se nachází ve spodní části mycího prostoru pod dolním košem a během programu rozvádí tlakovou vodu na uložené nádobí.

Díl je vyroben z šedého plastu a dodává se jako 1 kompletní spodní ostřikovací rameno s integrovaným středovým připojením. Rozměry uváděné odbornými katalogy činí přibližně 460 × 59 × 80 mm a katalogová hmotnost dílu je přibližně 72 g.

K čemu slouží a kdy je potřeba výměna?

Ostřikovací rameno přijímá mycí vodu středovým připojením a rozvádí ji soustavou otvorů a trysek. Proudící voda současně uvádí rameno do otáčivého pohybu, díky kterému jsou jednotlivé části spodního koše ostřikovány z různých směrů.

Výměna může být potřebná zejména tehdy, když:

• je plastové tělo ramene prasklé, rozpojené nebo deformované,
• z poškozeného spoje uniká voda a klesá tlak v ostřikovacích tryskách,
• jsou některé trysky ulomené, zvětšené nebo trvale neprůchodné,
• se rameno neotáčí volně ani po vyčištění,
• má středové připojení nadměrnou vůli,
• rameno nedrží správně na svém uložení nebo během programu odpadává,
• rameno naráží do koše, filtru nebo nesprávně uloženého nádobí,
• zůstává nádobí ve spodním koši nedostatečně umyté.

Nedostatečné mytí nemusí vždy způsobovat pouze ostřikovací rameno. Podobné projevy mohou souviset také se zaneseným filtrem, omezeným přívodem vody, oběhovým čerpadlem, poškozeným uložením ramene nebo nevhodným rozmístěním nádobí.

Vlastnosti

• Výrobce: BSH Hausgeräte
• Katalogové číslo: 00668148
• Zkrácené označení: 668148
• Typ dílu: spodní ostřikovací rameno
• Umístění: spodní část mycího prostoru
• Určení: vybrané myčky nádobí
• Materiál: plast
• Barva: šedá
• Orientační rozměry: 460 × 59 × 80 mm
• Katalogová hmotnost: přibližně 72 g
• Obsah balení: 1 spodní ostřikovací rameno

Ve veřejném oficiálním katalogu není u dílu uveden samostatný spotřebitelský EAN ani předchozí nebo nástupnické katalogové číslo.

Provedení a rozměry

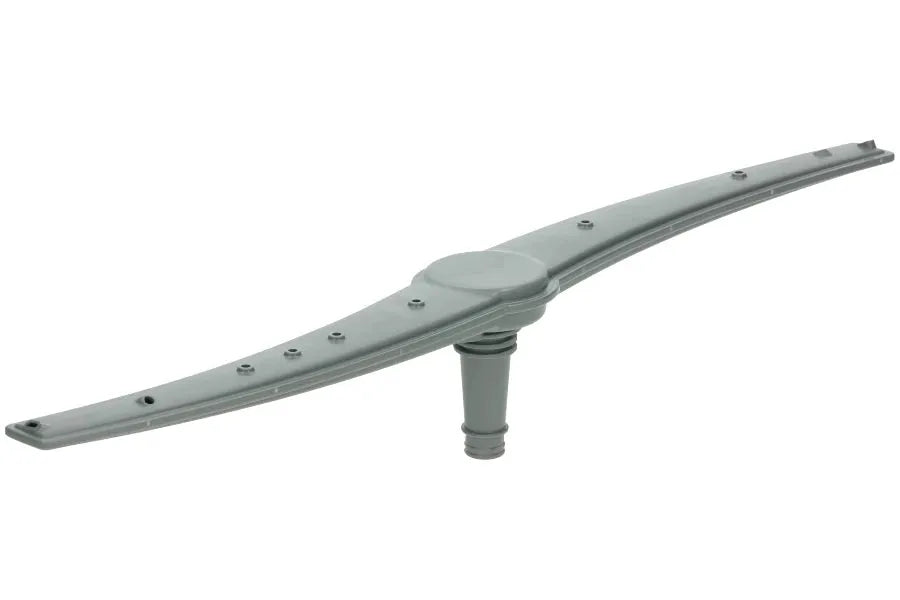

Díl má podobu dlouhého mírně tvarovaného dvouramenného ostřikovače. Součástí plastového těla je integrované středové připojení, kterým je rameno spojeno s odpovídajícím vývodem mycí vody.

Po délce ramene jsou rozmístěny ostřikovací otvory s různou orientací. Jejich poloha a směr určují rozložení proudu vody a současně pomáhají vytvářet otáčivý pohyb ramene.

Odborné katalogy uvádějí orientační rozměry přibližně 460 × 59 × 80 mm. Rozměry jsou pouze pomocným kontrolním údajem. Při porovnání původního a nového dílu je důležité zkontrolovat také:

• tvar a průměr středového připojení,
• způsob nasazení a zajištění ramene,
• celkovou délku a zakřivení plastového těla,
• výšku středové části,
• rozmístění a orientaci ostřikovacích otvorů,
• prostor potřebný pro volné otáčení pod dolním košem.

Podobně dlouhá nebo stejně zbarvená ramena mohou používat jiné středové uchycení a nemusí být vzájemně zaměnitelná.

Související díly

Spodní ostřikovací rameno spolupracuje se středovým přívodem vody, uložením ramene, filtračním systémem a oběhovým čerpadlem myčky. Pokud je poškozená navazující podpěra nebo vývod vody, nemusí výměna samotného ramene závadu odstranit.

Katalogové číslo 00668148 označuje pouze jedno spodní ostřikovací rameno. Součástí dodávky nejsou:

• horní nebo prostřední ostřikovací rameno,
• stropní ostřikovač,
• samostatné přívodní potrubí vody,
• filtr nebo sítko myčky,
• oběhové či vypouštěcí čerpadlo,
• dolní koš na nádobí,
• samostatné těsnění, ložisko nebo upevňovací díl,
• montážní nářadí.

Před objednáním zkontrolujte nejen rameno, ale také jeho protikus ve spodní části myčky. Prasklé, uvolněné nebo silně opotřebené uložení může vyžadovat samostatný náhradní díl.

Doporučení k používání a údržbě

Před vyjmutím ramene myčku vypněte, odpojte od elektrické sítě a vyjměte dolní koš. Přesný způsob uvolnění se může podle konstrukce konkrétní myčky lišit.

Při běžné kontrole a čištění doporučujeme:

• ověřit, zda se rameno může volně otáčet a nenaráží do nádobí,
• zkontrolovat všechny ostřikovací otvory proti usazeninám a zbytkům potravin,
• rameno opláchnout teplou tekoucí vodou,
• usazeniny opatrně uvolnit párátkem nebo měkkou nekovovou pomůckou,
• vyčistit středové připojení a jeho dosedací plochu,
• zkontrolovat tělo proti prasklinám, deformaci a rozpojení svaru plastových částí.

Otvory nezvětšujte vrtákem, jehlou ani silným kovovým drátem. Rameno nelepte, nezahřívejte a neupravujte broušením. Taková oprava může změnit směr proudění vody, narušit vyvážení ramene nebo způsobit jeho uvolnění během programu.

Při výměně porovnejte nový díl s původním, zkontrolujte shodný středový profil a rameno nasaďte bez násilí způsobem určeným pro konkrétní myčku. Po montáži s ním ručně otočte a ověřte, že se pohybuje rovnoměrně a nedotýká se filtru ani dolního koše.

Při prvním zkušebním programu sledujte, zda rameno zůstává správně nasazené a zda z myčky nevycházejí neobvyklé rázy nebo klepání.

Kompatibilita a značky

Díl 00668148 je veden v oficiálních katalozích náhradních dílů značek:

• Bosch,
• Siemens,
• Neff,
• Constructa,
• Balay.

To neznamená, že je rameno vhodné pro každou myčku uvedených značek. Jednotlivé modely mohou používat ostřikovací ramena s odlišnou délkou, výškou, tvarem trysek nebo způsobem středového upevnění.

Před objednáním vždy vyhledejte typový štítek myčky a ověřte:

• úplné označení spotřebiče E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00668148 ke konkrétnímu provedení myčky,
• shodu středového připojení s původním ramenem,
• celkový tvar, délku a výšku původního dílu.

Typový štítek bývá u myček umístěn na hraně nebo boční straně dveří. Přesné E-Nr. je spolehlivějším údajem než obchodní název uvedený na čelním panelu.

Upozornění

Díl 00668148 představuje 1 originální šedé plastové spodní ostřikovací rameno. Nejedná se o horní ostřikovací rameno, kompletní rozvod vody, čerpadlo, filtr ani opravnou sadu.

Rozměry 460 × 59 × 80 mm pocházejí z odborných katalogů a slouží pouze k orientačnímu porovnání. Samotná délka, šedá barva nebo podobný vzhled kompatibilitu nepotvrzují.

Zápis 668148 je pouze zkrácenou podobou katalogového čísla 00668148, nikoli jiným náhradním dílem.

Rameno neobjednávejte pouze podle fotografie. Před nákupem vždy potvrďte jeho vhodnost podle úplného E-Nr. a výrobního indexu konkrétní myčky.
