Ovládací knoflík plynového hořáku sporáku Bosch 00638779 – Inox

Originální otočný ovládací knoflík s katalogovým číslem 00638779 je náhradní díl pro vybrané volně stojící kombinované sporáky Bosch s plynovou varnou deskou. Odborné katalogy jej vedou jako „Drehgriff-Kochstelle Inox“ / „Knob-cooking area“, tedy otočný knoflík ovládání varné zóny v provedení Inox. Přesná kompatibilita je doložena například u konstrukční rodiny kombinovaných sporáků Bosch HGD74, která používá plynovou varnou desku se zapalováním ovládaným prostřednictvím otočných knoflíků. Nejde o ovladač funkcí elektrické trouby ani o termostat trouby. Před objednáním vždy ověřte vhodnost podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

00638779 slouží jako uživatelský otočný ovladač plynového hořáku varné desky. Je nasazen na ovládacím mechanismu umístěném za čelním panelem sporáku a umožňuje uživateli nastavit příslušný hořák z vypnuté polohy do pracovní polohy a regulovat jeho výkon.

U doložených kombinovaných sporáků Bosch HGD74 je zapalování plynových hořáků řešeno prostřednictvím ovládacího knoflíku. Při běžné obsluze tedy knoflík tvoří mechanické rozhraní mezi uživatelem a ovládáním plynového hořáku.

Výměna je vhodná zejména tehdy, pokud je původní knoflík prasklý, mechanicky deformovaný, má poškozené vnitřní uchycení na ovládací hřídeli, nedrží pevně nebo se protáčí bez správného přenosu pohybu.

Pokud je knoflík mechanicky v pořádku, ale hořák nelze regulovat, nezapaluje nebo se ovládací hřídel pohybuje nestandardně, nemusí být závada v 00638779. V takovém případě může být nutné zkontrolovat plynový kohout, zapalovací systém nebo další části plynové armatury.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00638779,
• zkrácené označení: 638779,
• typ: otočný ovládací knoflík varné desky sporáku,
• německé katalogové označení: Drehgriff-Kochstelle,
• anglické označení odborných katalogů: Knob-cooking area / Control knob,
• povrchové / barevné označení katalogu: Inox,
• určeno pro ovládání plynového hořáku u odpovídajících kombinovaných sporáků,
• na čelní ploše jsou ovládací symboly odpovídající funkci hořáku,
• dodává se jako samostatný ovládací knoflík,
• nejde o plynový kohout ani kompletní ovládací mechanismus,
• přesná servisní kompatibilita je doložena pro Bosch,
• balicí jednotka odborných katalogů: 1 ks.

Provedení a rozměry

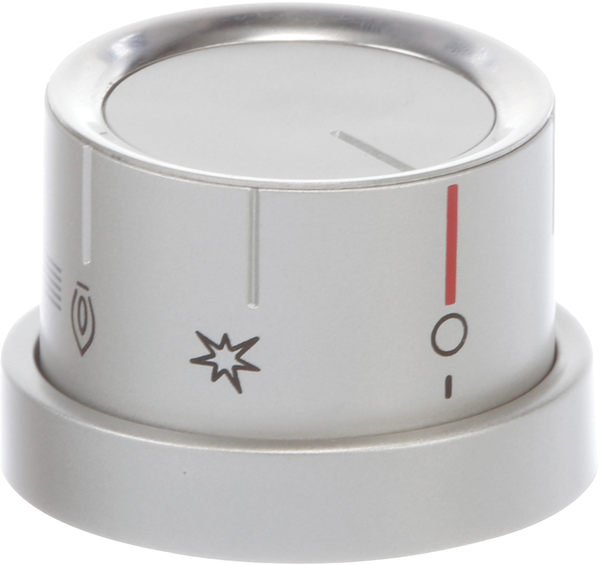

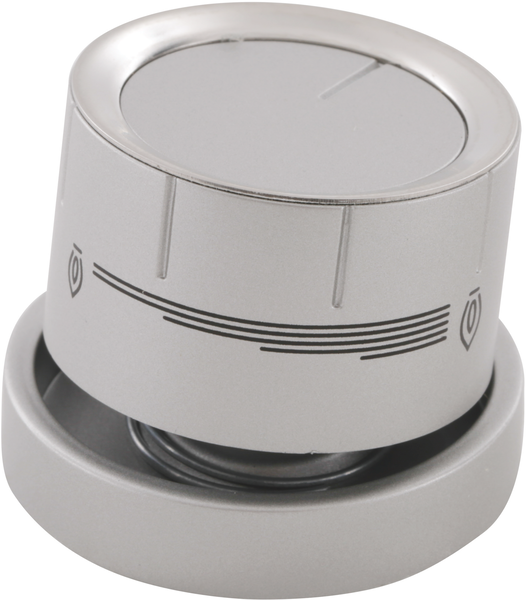

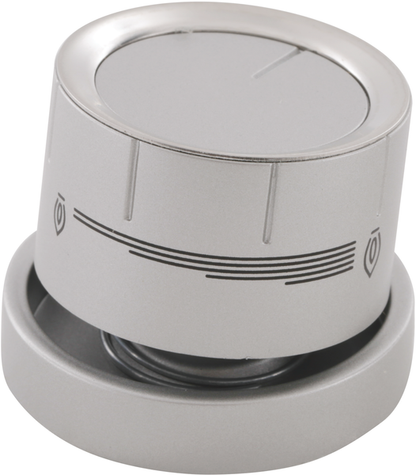

00638779 je proveden jako kruhový otočný knoflík s povrchovým označením Inox. Na přední straně jsou grafické značky potřebné pro orientaci při ovládání příslušného plynového hořáku.

Označení „Inox“ používají katalogy jako popis vzhledu / povrchového provedení dílu. Nelze z něj automaticky dovozovat, že je celý knoflík vyroben z nerezové oceli. Pro přesný 00638779 jsem nenašel spolehlivě potvrzené materiálové složení, proto jej není vhodné uvádět.

Stejně tak jsem v dostupných důvěryhodných zdrojích nenalezl výrobcem potvrzený přesný průměr, výšku ani rozměr otvoru pro ovládací hřídel. Tyto parametry proto není vhodné odvozovat z fotografie nebo z podobných knoflíků.

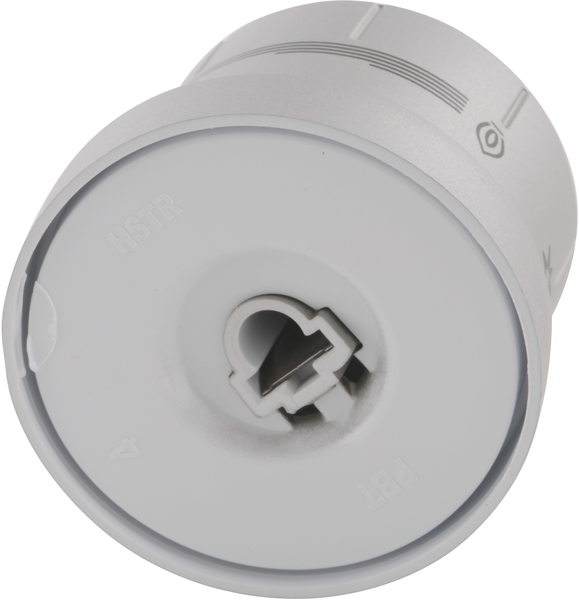

V sortimentu B/S/H/ existuje řada vzhledově velmi podobných ovládacích knoflíků. Mohou se lišit vnitřním profilem uchycení, hloubkou nasazení, polohou ukazatele, symboly i povrchovým odstínem.

Pro správný výběr je proto rozhodující katalogové číslo 00638779 a kompatibilita podle úplného E-Nr spotřebiče, nikoli pouze vzhled nebo označení Inox.

Související díly

Knoflík 00638779 je mechanicky spojen s ovládacím mechanismem příslušného plynového hořáku. Za čelním panelem na něj navazuje plynový kohout a součásti zapalovacího systému.

U podporovaných kombinovaných sporáků se na varné desce používá několik plynových hořáků rozdílného výkonu. Bosch u doložené rodiny HGD74 uvádí úsporný, dva standardní a rychlý hořák. Konkrétní plynové kohouty, trysky, hořáková tělesa a víčka mají vlastní katalogová čísla závislá na přesném E-Nr.

S ovládací oblastí dále souvisí čelní panel sporáku a ostatní otočné ovladače. Ovladač elektrické trouby může vypadat podobně, ale má jinou funkci a jiné označení.

Pro přesný 00638779 jsem v dostupných spolehlivých zdrojích nenalezl potvrzené starší ani novější nástupnické katalogové číslo. Proto není vhodné přidělovat mu alternativní knoflík pouze podle podobného vzhledu.

Doporučení k používání a údržbě

Při běžném čištění ovládejte knoflík pouze způsobem předepsaným v návodu sporáku. Pokud je knoflík uživatelsky odnímatelný, po sejmutí jej vraťte na správnou ovládací hřídel a ve správné orientaci.

K čištění používejte měkký hadřík a šetrný prostředek vhodný pro ovládací prvky spotřebiče. Nepoužívejte kovové škrabky ani abrazivní prostředky, které by mohly poškodit povrch a grafické symboly.

Při nasazování knoflíku nepoužívejte nadměrnou sílu. Pokud vnitřní profil neodpovídá hřídeli, nejprve ověřte správnost objednaného dílu.

Jestliže je samotná ovládací hřídel poškozená, výrazně se viklá nebo se plynový kohout pohybuje neobvykle ztuha, nový knoflík problém nevyřeší.

Jakýkoli zásah do plynového kohoutu, potrubí, trysek nebo dalších částí plynové armatury musí provádět odborně způsobilá osoba.

Kompatibilita a značky

Přesný díl 00638779 je v servisních katalozích spolehlivě doložen jako originální ovládací knoflík pro Bosch.

Jeho použití je potvrzeno například u volně stojících kombinovaných sporáků konstrukční rodiny HGD74. Tyto spotřebiče kombinují plynovou varnou desku s elektrickou multifunkční troubou.

Oficiální dokumentace Bosch pro tuto konstrukční rodinu potvrzuje plynovou varnou desku se čtyřmi hořáky a zapalováním prostřednictvím ovládacího knoflíku. Servisní katalogy konkrétních výrobních verzí současně uvádějí 00638779 jako „Drehgriff-Kochstelle“.

Některé odborné distribuční katalogy 00638779 obecně cross-listují jako díl Bosch/Siemens, ale pro značku Siemens jsem při tomto ověření nenašel stejně silný přesný servisní důkaz. Proto v zákaznickém popisu uvádíme jako potvrzenou značku Bosch.

Vhodnost 00638779 vždy ověřte podle úplného E-Nr sporáku včetně výrobního indexu za lomítkem. Samotné provedení Inox, plynová varná deska nebo příslušnost k rodině HGD nejsou dostatečným potvrzením kompatibility.

Upozornění

00638779 je otočný ovládací knoflík plynové varné části kombinovaného sporáku. Nejde o ovladač funkcí elektrické trouby, termostat ani plynový kohout.

Odborné katalogy jej označují jako „Drehgriff-Kochstelle Inox“. Označení Inox popisuje provedení / vzhled dílu; materiál celého knoflíku není spolehlivě doložen.

Pro přesný díl nejsou spolehlivě potvrzené rozměry ani nástupnické číslo, proto je není vhodné doplňovat podle podobných položek.

Při jakémkoli zásahu za ovládací panel nebo do plynové armatury spotřebič odpojte od elektrické sítě, uzavřete přívod plynu a opravu svěřte odborně způsobilému technikovi.
