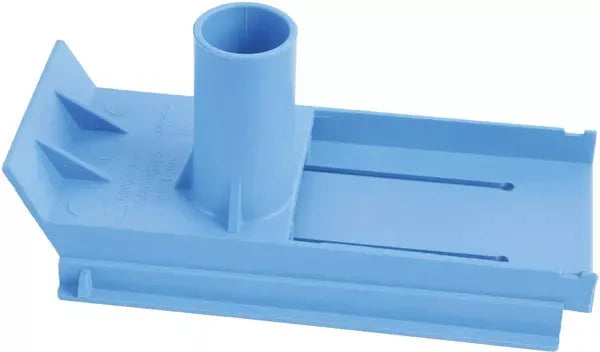

00627086 Sifonová vložka zásobníku aviváže k pračce

Sifon avivážní komory zásuvky pračky

Originální sifonová vložka B/S/H/ 00627086 je náhradní díl určený do přihrádky na aviváž v zásuvce pracího prostředku vybraných praček Bosch, Siemens a dalších značek skupiny B/S/H/. Pomocí sifonového efektu zajišťuje, aby byla aviváž ve správné fázi pracího programu odvedena z dávkovací přihrádky do prací vany.

Díl se nachází přímo v komoře určené pro aviváž. Společně s výtokovou trubicí zásuvky vytváří úzký kanál potřebný pro spuštění sifonového účinku. Jakmile se při máchání přihrádka naplní vodou na potřebnou úroveň, směs vody a aviváže se začne automaticky vypouštět do pračky.

V odborných katalozích může být díl označen také jako sifon, sací nástavec, sifonová vložka, sifon avivážní komory nebo vložka zásuvky pracího prostředku. Označení výrobce zahrnuje text Heber, Einspülschale F14.

Katalogové číslo 00627086 se může v některých katalozích zobrazovat také ve zkráceném tvaru 627086. Jde o označení stejného dílu, nikoli o samostatnou součást.

Balení obsahuje 1 modrou plastovou sifonovou vložku. Celá zásuvka pracího prostředku, její čelní panel ani další vložky nejsou součástí tohoto katalogového čísla.

K čemu sifon slouží?

Aviváž se před zahájením programu nalije do příslušné přihrádky zásuvky pracího prostředku. Vložka 00627086 umožňuje, aby aviváž zůstala v přihrádce až do okamžiku, kdy pračka během odpovídající fáze máchání přivede do komory vodu.

Po zvýšení hladiny se sifon naplní a spustí se souvislé vytékání obsahu přihrádky. Komora se následně vyprázdní přes výtokovou trubici do vnitřního rozvodu pračky.

Správně nasazená a čistá sifonová vložka pomáhá:

• udržet aviváž v přihrádce do příslušné fáze programu,
• spustit její automatické vypuštění po přivedení vody,
• vyprázdnit většinu obsahu avivážní komory,
• omezit hromadění koncentrované aviváže v zásuvce,
• zajistit správné proudění vody kolem výtokové trubice,
• omezit nepravidelné nebo opožděné dávkování aviváže.

Malé množství čisté vody, které po skončení programu zůstane v zásuvce, nemusí představovat závadu. Výrazné množství aviváže nebo opakovaně naplněná komora však může upozorňovat na zanesený, poškozený nebo nesprávně nasazený sifon.

Kdy může být potřeba výměna?

Výměna sifonové vložky může být potřebná zejména tehdy, když:

• je plastová část prasklá nebo rozlomená,
• je vložka deformovaná působením vysoké teploty,
• je ulomený některý vodicí nebo dosedací prvek,
• vložku nelze správně nasadit na výtokovou trubici,
• se sifon v zásuvce uvolňuje nebo samovolně vypadává,
• je vnitřní kanál trvale zanesený a nelze jej vyčistit,
• aviváž zůstává po programu v přihrádce,
• se komora při přivedení vody vůbec nevyprázdní,
• aviváž odteče ihned po nalití, přestože nebyla překročena značka MAX,
• se kolem vložky opakovaně hromadí husté usazeniny,
• je původní sifonová vložka ztracená nebo chybí.

Pokud aviváž zůstává v zásuvce, nemusí být příčinou pouze poškozený sifon. Nejprve zkontrolujte také čistotu celé zásuvky, průchodnost výtokové trubice, přívodní trysky nad zásuvkou a konzistenci použité aviváže.

Předčasné vytečení aviváže může způsobit také:

• naplnění nad značku MAX,
• nesprávně nasazená sifonová vložka,
• nevhodná vložka pro danou zásuvku,
• prasklina v přihrádce,
• nakloněná nebo nesprávně zasunutá zásuvka,
• poškozená výtoková trubice pod sifonem.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00627086
• Zkrácené označení: 627086
• Výrobní označení B/S/H/: 9000598395
• Typ dílu: sifonová vložka zásuvky pracího prostředku
• Označení výrobce: Heber, Einspülschale F14
• Určení: přihrádka na aviváž
• Spotřebič: automatická pračka
• Funkce: sifonové vypuštění aviváže při máchání
• Materiál: plast
• Barva: modrá
• Délka: přibližně 116 mm
• Šířka: přibližně 56 mm
• Výška: přibližně 55 mm
• Hmotnost: přibližně 25 g
• Obsah balení: 1 sifonová vložka
• Starší nahrazované číslo: nebylo spolehlivě potvrzeno

Součástí dodávky není kompletní zásuvka, její vnitřní těleso, přední madlo, vložka na tekutý prací prostředek, násypka, kryt dávkovače ani rozvod vody nad zásuvkou.

Provedení a rozměry

Díl je vyroben z modrého plastu a svým tvarem odpovídá avivážní části příslušné zásuvky. Vnitřní dutiny a kanály vložky obepínají výtokovou trubici komory a vytvářejí podmínky potřebné pro vznik sifonového účinku.

Orientační vnější rozměry jsou:

• Celková délka: přibližně 116 mm
• Maximální šířka: přibližně 56 mm
• Celková výška: přibližně 55 mm
• Hmotnost: přibližně 25 g

Rozměry jsou pouze pomocným kontrolním údajem. O vhodnosti rozhoduje také:

• celkový tvar vložky,
• profil vnitřního sifonového kanálu,
• poloha výtokové trubice,
• hloubka zasunutí do přihrádky,
• provedení dosedacích a vodicích částí,
• tvar zásuvky pracího prostředku,
• katalogové přiřazení podle E-Nr. pračky.

Jiný sifon podobné barvy nebo přibližných rozměrů nemusí fungovat správně. I malý rozdíl ve výšce nebo vnitřním profilu může zabránit spuštění sifonového efektu nebo způsobit předčasné vyprázdnění přihrádky.

Jak sifonový mechanismus funguje?

Ve spodní části avivážní komory se nachází výtoková trubice. Sifonová vložka ji překrývá a vytváří kolem ní úzký sestupný kanál.

Průběh dávkování je obecně následující:

• aviváž se nalije do příslušné přihrádky maximálně po značku MAX,
• během určené fáze programu přivede pračka do přihrádky vodu,
• hladina vody a aviváže postupně stoupá,
• po dosažení potřebné úrovně se zaplní sifonový kanál,
• začne souvislé proudění směsi přes výtokovou trubici,
• obsah přihrádky je odveden do vnitřního rozvodu pračky,
• po poklesu hladiny se sifonový účinek přeruší.

Pro správnou funkci musí být sifonová vložka zcela nasazená, průchodná a bez prasklin. Znečištěný nebo deformovaný kanál může narušit vytvoření souvislého vodního sloupce.

Pokud se vložka vůbec nepoužije, nemusí se komora správně vyprázdnit. Samotná výtoková trubice bez odpovídajícího překrytí nevytvoří požadovaný sifonový mechanismus.

Možné projevy závady nebo znečištění

Zanesená nebo poškozená sifonová vložka se může projevovat například takto:

• aviváž zůstává po skončení programu v zásuvce,
• v avivážní komoře zůstává velké množství vody,
• aviváž se dávkuje pouze částečně,
• přihrádka se vyprázdní až při dalším programu,
• aviváž odteče bezprostředně po nalití,
• vložka při manipulaci nedrží ve správné poloze,
• kolem sifonu se tvoří gelové nebo slizké usazeniny,
• zásuvka zapáchá nebo se v ní vytváří plíseň,
• voda při napouštění přetéká do vedlejších přihrádek,
• z přední části zásuvky uniká voda.

Únik vody z čela zásuvky může mít také jiné příčiny, například ucpané přívodní trysky, nadměrné pěnění, nesprávně zasunutou zásuvku nebo zanesený kanál mezi dávkovačem a vanou pračky.

Související díly

Sifon 00627086 je součástí kompletního dávkovacího systému pračky. Při diagnostice zkontrolujte také:

• zásuvku pracího prostředku: nesmí být prasklá, deformovaná ani silně zanesená,
• výtokovou trubici avivážní komory: musí být průchodná a bez prasklin,
• vložku na tekutý prací prostředek: jde o jiný díl používaný v jiné přihrádce,
• čelní panel zásuvky: musí být správně připevněný a umožňovat úplné zasunutí,
• horní rozvod vody: trysky musí rovnoměrně přivádět vodu do správných komor,
• těleso dávkovače: nesmí být prasklé nebo ucpané,
• hadici mezi dávkovačem a vanou: musí být průchodná a správně upevněná,
• napouštěcí ventily: musí přivádět vodu ve správné fázi programu,
• řídicí elektroniku: ovládá napouštění vody do jednotlivých částí dávkovače.

Sifon avivážní komory nezaměňujte za vložku určenou pro tekutý prací prostředek. Tyto díly mají rozdílnou funkci, tvar i umístění.

Pokud voda vůbec nevstupuje do avivážní přihrádky, výměna sifonu pravděpodobně problém nevyřeší. V takovém případě je nutné zkontrolovat trysky, ventily, rozvod vody a řízení programu.

Čištění zásuvky a sifonu

Zbytky aviváže se mohou postupně měnit v hustý povlak, který omezuje průchodnost sifonového kanálu. Pravidelné čištění proto pomáhá zachovat spolehlivé dávkování.

Obecný postup čištění:

• pračku vypněte,
• vytáhněte zásuvku pracího prostředku,
• podle návodu spotřebiče uvolněte pojistku a zásuvku úplně vyjměte,
• sifonovou vložku vytáhněte směrem vzhůru nebo způsobem odpovídajícím její konstrukci,
• opláchněte ji pod teplou tekoucí vodou,
• vnitřní kanály vyčistěte měkkým kartáčkem,
• vyčistěte také výtokovou trubici v avivážní komoře,
• omyjte všechny části zásuvky,
• odstraňte usazeniny z prostoru, do kterého se zásuvka zasouvá,
• všechny části důkladně opláchněte,
• sifon nasaďte zpět až do správné pracovní polohy,
• zásuvku zasuňte rovně a úplně.

Při čištění nepoužívejte ostré dráty, vrtáky, jehly ani kovové nástroje, které by mohly poškodit nebo rozšířit vnitřní kanál vložky.

Vhodnost automatického mytí sifonu a celé zásuvky se může lišit podle konkrétní pračky. Pokud návod spotřebiče mytí v myčce výslovně nepovoluje, doporučeno je ruční čištění teplou vodou.

Nepoužívejte:

• kovové drátěnky,
• abrazivní čisticí prášky,
• agresivní rozpouštědla,
• prostředky s vysokým obsahem alkoholu,
• žíravé čističe odpadů,
• vroucí vodu, která by mohla plast deformovat,
• horkovzdušnou pistoli nebo jiný přímý zdroj tepla.

Po vyčištění zkontrolujte, že vnitřním kanálem může volně proudit voda a že plast nevykazuje praskliny nebo deformace.

Doporučení k používání aviváže

Aviváž nalévejte pouze do přihrádky označené odpovídajícím symbolem. Nepřekračujte značku MAX uvedenou v zásuvce.

Překročení maximální hladiny může spustit sifon předčasně. Aviváž potom odteče ještě před zahájením programu nebo v nesprávné fázi praní.

Při používání dodržujte následující zásady:

• používejte množství doporučené výrobcem aviváže,
• nepřelévejte přihrádku nad značku MAX,
• velmi hustý prostředek používejte podle pokynů na jeho obalu,
• nemíchejte v komoře několik různých přípravků,
• nenechávejte aviváž v zásuvce dlouhou dobu před spuštěním programu,
• rozlitý prostředek z okolí přihrádky ihned odstraňte,
• zásuvku po naplnění zavírejte pomalu,
• pravidelně kontrolujte čistotu sifonové vložky.

Použití nadměrného množství aviváže nezvyšuje automaticky účinek. Může naopak vytvářet usazeniny v zásuvce, sifonu, hadicích a dalších částech pračky.

Montáž sifonové vložky

Výměna zpravidla nevyžaduje rozebírání pláště pračky. Díl je přístupný po vyjmutí zásuvky pracího prostředku.

Obecný postup:

• vypněte pračku,
• vytáhněte zásuvku až na doraz,
• stiskněte uvolňovací pojistku podle návodu spotřebiče,
• zásuvku úplně vyjměte,
• vyjměte původní sifonovou vložku,
• vyčistěte avivážní komoru a výtokovou trubici,
• porovnejte tvar nového a původního dílu,
• novou vložku správně orientujte,
• nasaďte ji rovně na příslušnou část komory,
• zatlačte ji do úplné pracovní polohy,
• zkontrolujte, že se nenaklání a není uvolněná,
• zásuvku zasuňte zpět do dávkovače.

Vložku nezatlačujte násilím. Pokud správně nedosedá, ověřte její orientaci, čistotu výtokové trubice a katalogovou kompatibilitu.

Po montáži lze funkci orientačně zkontrolovat mimo pračku. Do avivážní komory postupně nalijte čistou vodu, aniž byste překročili obvyklou plnicí úroveň. Po dosažení potřebné hladiny by měl sifon spustit souvislé vyprázdnění komory.

Po testu zásuvku vylijte, osušte a správně vložte zpět do pračky.

Kompatibilita a modelové řady

Sifonová vložka 00627086 se používá u vybraných praček následujících značek:

• Bosch
• Siemens
• Constructa
• Neff
• Gaggenau
• Balay
• Profilo
• Pitsos

V katalozích kompatibility se díl objevuje zejména u vybraných modelových řad:

• Bosch WAK
• Bosch WAT
• Bosch WAV
• Siemens WM
• Siemens WG
• Constructa CWF
• Profilo CM
• Balay 3TI

Výčet obsahuje pouze modelové řady. Neznamená, že je sifon kompatibilní se všemi pračkami příslušné řady.

Díl byl v průběhu výroby použit ve velkém množství různých provedení zásuvek. Mezi jednotlivými výrobními indexy stejné základní řady mohou být použity jiné zásuvky, sifony nebo vnitřní vložky.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00627086,
• případné označení 627086 na původním dílu nebo v katalogu,
• barvu a celkový tvar původní vložky,
• provedení avivážní komory,
• polohu výtokové trubice,
• tvar vodicích a dosedacích prvků,
• orientační rozměry původního dílu.

Konkrétní modely kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány. Rozhodující je přesné katalogové přiřazení podle typového štítku pračky.

Upozornění

Katalogové číslo 00627086 označuje 1 originální modrou plastovou sifonovou vložku do avivážní komory zásuvky pracího prostředku.

Nejedná se o kompletní zásuvku, vložku na tekutý prací prostředek, čelní panel, napouštěcí ventil ani celé těleso dávkovače.

Označení 627086 je zkrácený zápis stejného katalogového čísla. Ve veřejně dostupných podkladech nebylo spolehlivě potvrzeno jiné starší nahrazované číslo.

Sifon neupravujte řezáním, vrtáním, broušením ani zahříváním. Změna vnitřního profilu může znemožnit vytvoření sifonového účinku.

Prasklou vložku neopravujte lepidlem. Lepidlo může ucpat vnitřní kanál, uvolnit se při praní nebo reagovat s používanými pracími prostředky.

Pokud vložku nelze správně nasadit, nepoužívejte nadměrnou sílu. Ověřte správnou orientaci, čistotu komory a přesnou kompatibilitu podle E-Nr. pračky.

Při čištění prostoru dávkovače postupujte opatrně. Před zásahem do vnitřních částí pračky spotřebič vypněte a odpojte od elektrické sítě.
