Závitový čep přívodního labyrintu do myčky Bosch / Siemens / Neff / Balay 00622267 – s těsněním

Originální závitový čep s katalogovým číslem 00622267 je náhradní díl pro vybrané myčky nádobí Bosch, Siemens, Neff, Balay a další konstrukčně příbuzné spotřebiče skupiny B/S/H/. Bosch a Siemens jej oficiálně označují jako „Gewindebolzen für freien Einlauf mit Dichtung“ / „Thread bolt for free inlet with gasket“, tedy závitový čep volného přítoku dodávaný společně s těsněním. Odborné servisní katalogy jeho umístění upřesňují jako upevňovací a těsnicí prvek vodního labyrintu / systému přívodu vody myčky. Díl se skládá ze závitového prvku a samostatného těsnicího kroužku. 00622267 je aktuální originální náhradou za starší katalogové číslo 00611315. Před objednáním vždy ověřte vhodnost podle úplného E-Nr myčky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Díl 00622267 je součástí přívodního vodního systému myčky. Servisní katalogy jej spojují s bočním vodním labyrintem / regulací hladiny a výrobce jej označuje jako závitový čep pro volný přítok vody.

Čep plní současně upevňovací a těsnicí funkci v místě napojení vodního systému. Dodávaný těsnicí kroužek utěsňuje příslušný otvor a omezuje únik vody kolem závitového spoje.

Výměna je vhodná zejména tehdy, pokud je původní čep mechanicky poškozený, má poškozený závit nebo je jeho těsnění ztvrdlé, deformované či jinak poškozené. Závada se může projevit především prosakováním vody v oblasti čepu a bočního vodního systému.

Pokud voda uniká přímo kolem 00622267, je vhodné před objednáním zkontrolovat také stav okolního vodního labyrintu. Pokud je jeho těleso v místě čepu prasklé, nemusí samotná výměna závitového čepu a těsnění únik odstranit.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00622267,
• zkrácené označení: 622267,
• typ: závitový čep přívodního vodního systému myčky,
• oficiální označení: Gewindebolzen für freien Einlauf mit Dichtung,
• anglické označení výrobce: Thread bolt for free inlet with gasket,
• odborné katalogy jej označují také jako čep / upevňovací šroub vodního labyrintu,
• dodává se včetně těsnicího kroužku,
• součást přívodního vodního systému myčky,
• servisní pozice v řadě rozkresů B/S/H/: 0403,
• rozměry podle odborných katalogů: přibližně 22 × 26 × 22 mm,
• EAN podle odborného katalogu: 8713411123368,
• oficiálně doloženo pro Bosch a Siemens,
• servisní databáze potvrzují použití také u vybraných myček Neff, Balay, Constructa a Gaggenau,
• nahrazuje starší katalogové číslo 00611315,
• balicí jednotka: 1 ks včetně těsnění.

Provedení a rozměry

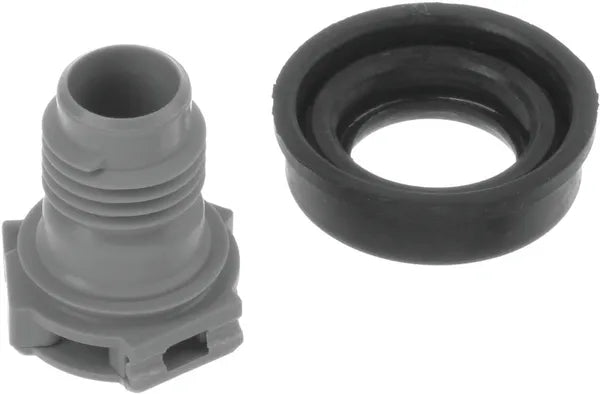

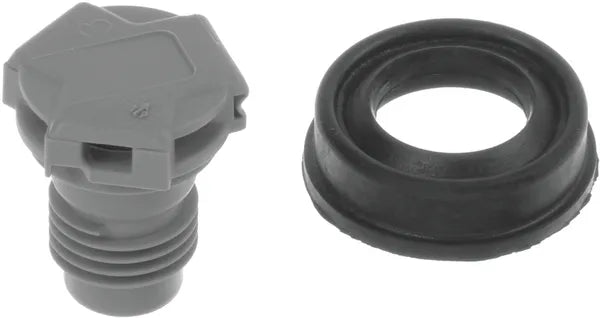

00622267 tvoří závitový čep a samostatný těsnicí kroužek. Jde tedy o kompletní servisní položku potřebnou pro upevnění a utěsnění daného místa vodního systému, nikoli pouze o samotné těsnění.

Specializované katalogy originálních náhradních dílů uvádějí rozměry čepu přibližně 22 × 26 × 22 mm. Některé katalogy zapisují stejné rozměry jako 26 × 22 × 22 mm podle pořadí měřených stran.

Výrobce Bosch ani Siemens přesné rozměry na aktuálních produktových stránkách nezveřejňuje, proto slouží uvedené hodnoty pouze jako pomocný kontrolní údaj.

Číslo 622267, které se objevuje v odborných katalozích, je zkrácený zápis stejného B/S/H/ katalogového čísla 00622267 a nepředstavuje jiný náhradní díl.

Pro správný výběr je rozhodující katalogové číslo 00622267 nebo výrobcem potvrzené předchozí číslo 00611315 a kompatibilita podle úplného E-Nr myčky.

Související díly

Nejdůležitější servisní návazností je starší katalogové číslo 00611315. Bosch i Siemens aktuálně výslovně uvádějí, že jej nahrazuje 00622267.

Pokud je tedy v původním servisním rozkresu nebo dokumentaci myčky uvedeno číslo 00611315, současným originálním provedením je 00622267 včetně těsnění.

Díl konstrukčně souvisí především s bočním vodním labyrintem / přívodním vodním systémem. Odborné katalogy jej výslovně označují jako upevňovací čep tohoto labyrintu.

V bezprostřední vodní sestavě mohou být podle konkrétního provedení myčky také průtokoměr, hadice, těsnění, ventily a další součásti regulace přívodu vody. Jejich přesná katalogová čísla se řídí konkrétním E-Nr a nejsou součástí dodávky 00622267.

Pokud je příčinou úniku prasklé těleso vodního labyrintu, je nutné podle E-Nr určit a vyměnit příslušnou sestavu; nový čep s těsněním poškozené těleso neopraví.

Doporučení k používání a údržbě

Před výměnou myčku odpojte od elektrické sítě a uzavřete přívod vody. V místě vodního labyrintu může po předchozím provozu zůstávat voda, proto je vhodné připravit nádobu nebo absorpční podložku.

Při demontáži závitového čepu nepoužívejte nadměrnou sílu. Zkontrolujte stav závitu, dosedací plochy i okolního tělesa vodního systému.

Při montáži použijte nové těsnění dodávané společně s 00622267 a dbejte na jeho správné usazení. Těsnicí kroužek nesmí být překroucený, skřípnutý ani poškozený.

Čep neutahujte nepřiměřenou silou. Nadměrné dotažení může poškodit závit nebo okolní konstrukci vodního labyrintu.

Po opravě proveďte kontrolu těsnosti během napouštění a prvního zkušebního provozu. Pokud se kolem čepu znovu objeví voda, spotřebič dále nepoužívejte, dokud nebude určena příčina úniku.

Kompatibilita a značky

Díl 00622267 je v současných oficiálních katalozích veden pro Bosch a Siemens. Servisní katalogy potvrzují stejné originální číslo také u vybraných myček Neff, Balay, Constructa a Gaggenau.

Je používán napříč více generacemi vestavných i volně stojících myček a objevuje se v servisních rozpisech jako položka 0403 v oblasti přívodního vodního systému.

Rozsah použití je velmi široký a samotná značka nebo podobnost vodního labyrintu proto nestačí k výběru správného dílu.

Vhodnost závitového čepu 00622267 vždy ověřte podle úplného E-Nr myčky včetně výrobního indexu za lomítkem. Samotná značka Bosch, Siemens, Neff, Balay, Constructa nebo Gaggenau ani podobný vzhled původního dílu nejsou dostatečným potvrzením kompatibility.

Upozornění

Před objednáním ověřte katalogové číslo 00622267 podle přesného E-Nr spotřebiče.

00622267 je závitový čep přívodního vodního systému / labyrintu a dodává se společně s těsnicím kroužkem. Nejde o samotné těsnění ani o kompletní vodní labyrint.

Aktuální díl 00622267 nahrazuje starší 00611315. Zkrácené číslo 622267 označuje tentýž díl.

Pokud v místě čepu uniká voda, zkontrolujte kromě těsnění také okolní těleso vodního labyrintu. Při práci musí být myčka odpojena od elektrické sítě a přívod vody uzavřen.
