Sada vodicích držáků s kolečky pro příborovou zásuvku do myčky Bosch / Siemens / Neff 00619598 – levý + pravý

Originální sada vodicích držáků s kolečky s katalogovým číslem 00619598 je náhradní díl pro příborovou zásuvku vybraných myček nádobí Bosch, Siemens a Neff. Bosch i Siemens přesný díl označují jako „Halter Set für Besteckschublade (links + rechts), Führungen mit Rollen“, tedy sadu levého a pravého držáku / vedení s kolečky pro příborovou zásuvku. Jednotlivé díly jsou upevněny po stranách zásuvky a prostřednictvím koleček umožňují její plynulé vysouvání a zasouvání. Jedna prodejní sada obsahuje levý a pravý díl. Servisní zdroje uvádějí 00619598 jako náhradu staršího originálního čísla 00645113. Před objednáním vždy ověřte vhodnost podle úplného E-Nr myčky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Díly 00619598 tvoří boční vedení příborové zásuvky. Jsou umístěny na její levé a pravé straně a pomocí integrovaných koleček zajišťují pohyb zásuvky v odpovídajících vodicích lištách myčky.

Příborová zásuvka je při každém nakládání a vykládání nádobí opakovaně vysouvána a zasouvána. Vodicí prvky proto patří mezi mechanicky namáhané části. Pokud jsou kolečka nebo jejich držáky poškozené, může se zásuvka pohybovat ztuha, naklánět, zadrhávat, vypadávat z vedení nebo ji nemusí být možné správně zasunout do mycího prostoru.

Výměna je vhodná zejména tehdy, pokud je některý plastový držák prasklý, deformovaný, má poškozené uchycení nebo chybějící či poškozené kolečko.

Pokud se zásuvka pohybuje obtížně, ale držáky a kolečka nejsou poškozené, zkontrolujte také samotné vodicí lišty, upevňovací klipy, rám zásuvky a správné usazení celé příborové zásuvky. Závada nemusí být vždy způsobena samotnou sadou 00619598.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00619598,
• zkrácené označení: 619598,
• typ: sada bočních vodicích držáků s kolečky pro příborovou zásuvku,
• oficiální označení: Halter Set für Besteckschublade (links + rechts), Führungen mit Rollen,
• anglické označení výrobce: Holder set for cutlery drawer (left + right), guides with wheels,
• obsah: 1 levý + 1 pravý vodicí díl,
• součástí držáků jsou vodicí kolečka,
• určeno pro třetí, příborovou zásuvku myčky nádobí,
• barevné provedení podle odborných katalogů: šedé,
• materiál podle odborných katalogů: plast,
• rozměrový údaj odborných katalogů: přibližně 183 × 54 × 26 mm,
• hmotnost katalogované položky přibližně 91 g,
• oficiálně potvrzeno pro Bosch, Siemens a Neff,
• odborné servisní katalogy potvrzují použití také u vybraných myček Gaggenau, Constructa a Balay,
• servisní zdroje uvádějí jako předchozí originální číslo 00645113,
• balicí jednotka výrobce: 1 sada.

Provedení a rozměry

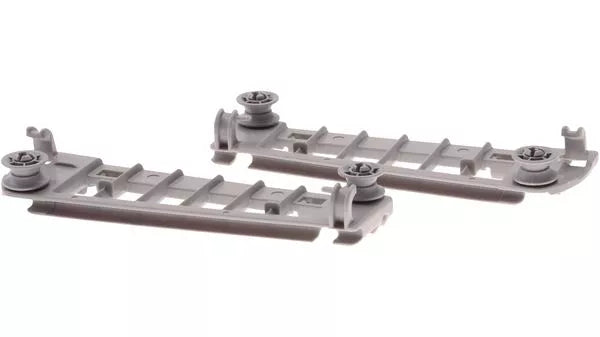

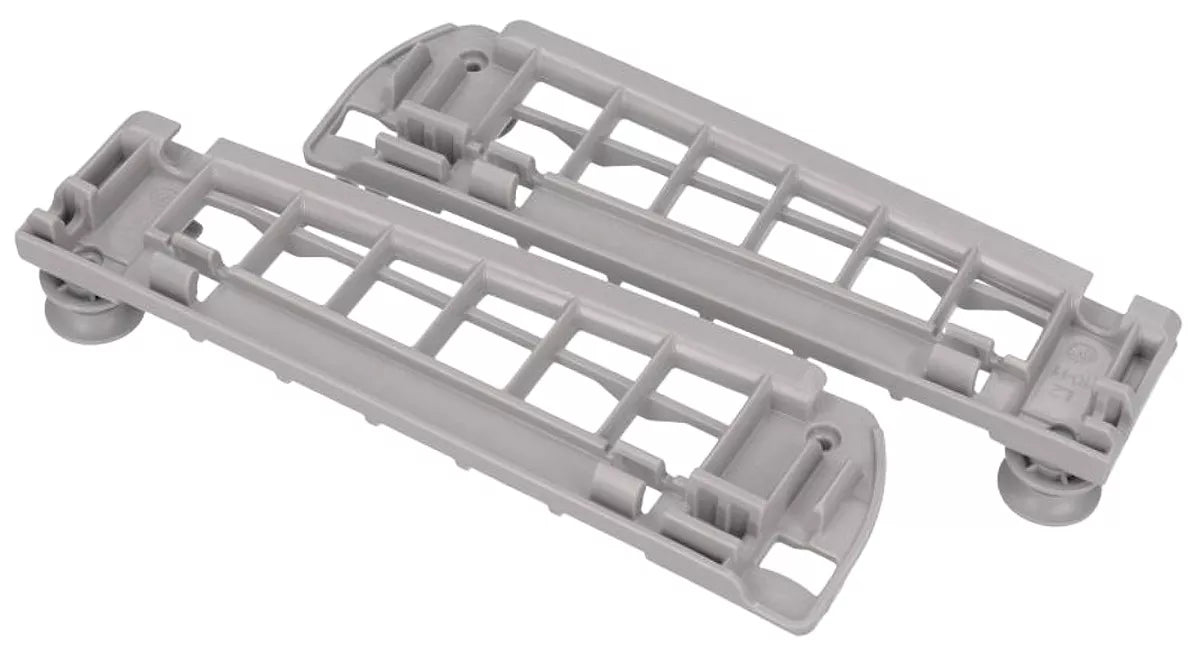

00619598 se skládá ze dvou tvarovaných plastových vodicích dílů – levého a pravého. Každý je určen pro opačnou stranu příborové zásuvky a obsahuje kolečka, která se pohybují v odpovídajícím vedení myčky.

Odborné katalogy pro přesný originální díl uvádějí šedé plastové provedení a rozměrový údaj přibližně 183 mm na délku, 54 mm na šířku a 26 mm na výšku. U katalogované položky je uváděna hmotnost přibližně 91 g.

Bosch ani Siemens tyto rozměry na aktuální produktové stránce nezveřejňují. Proto je používejte pouze jako pomocnou kontrolu, nikoli jako hlavní identifikační parametr.

Levý a pravý díl jsou konstrukčně přizpůsobeny své straně zásuvky. Při montáži je proto není vhodné vzájemně zaměňovat.

Pro správný výběr je rozhodující katalogové číslo 00619598 nebo potvrzené předchozí číslo 00645113 a kompatibilita podle úplného E-Nr myčky.

Související díly

Nejdůležitější servisní návazností je starší originální číslo 00645113. Servisní databáze jej uvádějí jako předchozí provedení nahrazené současnou sadou 00619598.

Vodicí držáky jsou přímo součástí systému příborové zásuvky. U odpovídajících konstrukcí je doložena například samostatná příborová zásuvka 00685187. Jde o samotnou plastovou zásuvku, zatímco 00619598 tvoří její boční vodicí prvky s kolečky.

V některých kompletních sestavách příborové zásuvky se 00619598 dodává již jako součást celku. Odborné katalogy například uvádějí kompletní sestavu 00685271, která obsahuje příborovou zásuvku, rám a související vedení.

U novějších sestav je 00619598 doložena také jako součást kompletní příborové zásuvky s vedením 17005525, prodávané u Siemens rovněž pod označením příslušenství SZ36DX02.

V této sestavě jsou vedle 00619598 vedeny také rám 00685184 a vodicí lišty s klipy 11037173. Tyto díly mají jinou funkci a nejsou automaticky součástí samostatného balení 00619598.

Doporučení k používání a údržbě

Při výměně vysuňte příborovou zásuvku do přístupné polohy a podle konstrukce myčky ji opatrně vyjměte z vedení. Před demontáží doporučujeme porovnat polohu levého a pravého držáku, aby byly nové díly namontovány ve stejné orientaci.

Staré držáky uvolňujte bez násilného páčení. Plastové části mohou být po dlouhém používání zkřehlé a při hrubé manipulaci se mohou rozlomit.

Před montáží nových dílů vyčistěte také odpovídající vodicí lišty a odstraňte z nich zbytky potravin nebo jiné nečistoty, které by mohly bránit volnému pohybu koleček.

Po instalaci zásuvku několikrát bez nádobí zcela vysuňte a zasuňte. Pohyb by měl být plynulý a oba vodicí prvky musí zůstávat správně usazené.

Pokud se zásuvka i s novými držáky pohybuje šikmo nebo zadrhává, zkontrolujte také stav hlavních vodicích lišt, jejich upevnění a případnou deformaci rámu příborové zásuvky.

Kompatibilita a značky

00619598 je aktuálně přímo nabízen jako originální náhradní díl Bosch, Siemens a Neff. Odborné servisní katalogy potvrzují stejné originální číslo také u vybraných myček Gaggenau, Constructa a Balay.

Díl se používá napříč rozsáhlou skupinou myček vybavených horní příborovou zásuvkou. Servisní seznamy jej dokládají například u řad Bosch SMS, SMI, SMV, SBV a dalších příbuzných konstrukcí a u Siemens zejména v rodinách SN a SX.

V rámci stejných produktových řad však existuje více generací příborových zásuvek. Novější nebo odlišně vybavená myčka proto může používat jiný systém koleček a vedení.

Vhodnost sady 00619598 vždy ověřte podle úplného E-Nr myčky včetně výrobního indexu za lomítkem. Samotná přítomnost příborové zásuvky, podobný vzhled držáků nebo přibližný rozměr nejsou dostatečným potvrzením kompatibility.

Upozornění

00619598 je sada levého a pravého bočního vodicího držáku s kolečky pro příborovou zásuvku. Nejde o samotnou příborovou zásuvku ani o hlavní kovové teleskopické vodicí lišty myčky.

Oficiální Bosch a Siemens označení výslovně uvádí „links + rechts“, tedy levý a pravý díl v sadě. Údaj výrobce „balicí jednotka 1 ks“ proto znamená jednu kompletní prodejní sadu, nikoli pouze jeden z obou bočních držáků.

Servisní zdroje uvádějí 00619598 jako náhradu staršího 00645113.

Odborné katalogy uvádějí šedé plastové provedení, rozměrový údaj přibližně 183 × 54 × 26 mm a hmotnost cca 91 g. Tyto parametry používejte pouze jako pomocnou kontrolu; rozhodující je E-Nr spotřebiče.
