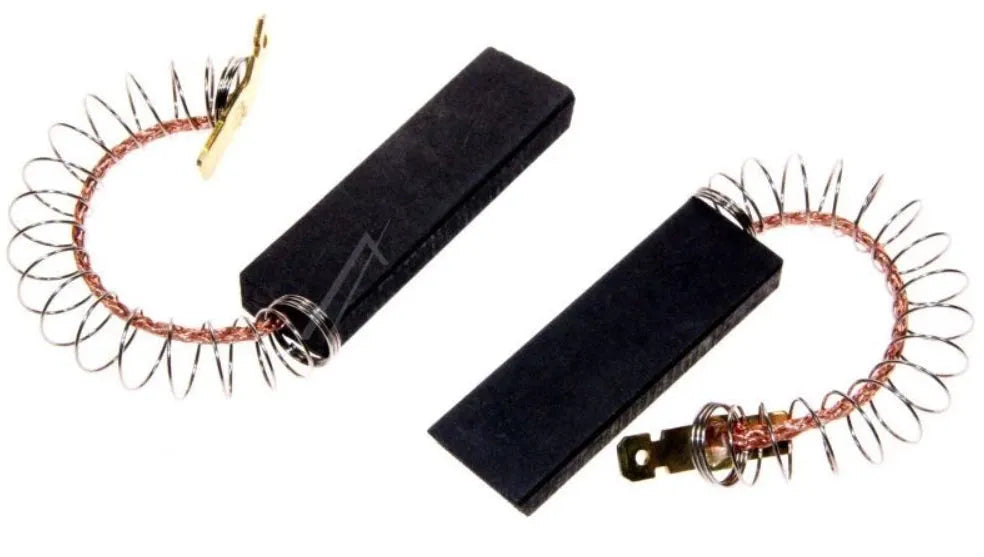

Uhlíky motoru pračky - sada 2 ks

Originální sada uhlíkových kartáčů motoru pračky B/S/H/ 00616505 je určena pro vybrané pračky Bosch, Siemens a další katalogově kompatibilní spotřebiče skupiny B/S/H/ vybavené odpovídajícím komutátorovým motorem.

Sada obsahuje dva samostatné uhlíkové kartáče bez držáků. Uhlíky přenášejí elektrický proud z pevné části motoru na rotující kolektor a umožňují vytváření síly potřebné pro otáčení bubnu během praní i odstřeďování.

Díl 00616505 představuje aktuální originální provedení a nahrazuje starší sadu uhlíků 00631706. Výrobce uvádí rozměry jednoho uhlíku 43,3 × 13,5 × 5 mm a připojení pomocí plochého konektoru 4,8 mm AMP.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• sada uhlíkových kartáčů motoru pračky,
• balení obsahuje dva kusy,
• určeno pro vybrané komutátorové motory,
• provedení bez samostatných držáků uhlíků,
• originální držáky motoru se při výměně zpravidla používají znovu,
• rozměr jednoho uhlíku 43,3 × 13,5 × 5 mm,
• připojení plochým konektorem 4,8 mm AMP,
• pružinový přítlak uhlíku ke kolektoru motoru,
• zajišťuje elektrický kontakt s rotující částí motoru,
• určeno pro výměnu obou uhlíků současně,
• nahrazuje starší katalogové číslo 00631706.

Princip fungování

Uhlíkové kartáče jsou uloženy v držácích po obou stranách komutátorového motoru. Kovová pružina tlačí uhlíkový hranol proti povrchu měděného kolektoru na rotoru motoru.

Během provozu:

• elektrický proud přichází prostřednictvím kabeláže a konektoru k uhlíku,
• uhlík se dotýká jednotlivých lamel rotujícího kolektoru,
• přenáší elektrickou energii do vinutí rotoru,
• motor vytváří krouticí moment potřebný pro pohon bubnu,
• uhlík se postupně přizpůsobuje zakřivení kolektoru,
• vlivem tření se během používání pomalu zkracuje.

Pružina musí uhlík dostatečně přitlačovat, ale současně se musí uhlíkový hranol volně pohybovat ve svém držáku. Zaseknutý uhlík nebo slabá pružina mohou způsobovat přerušovaný kontakt, jiskření a nepravidelný chod motoru.

Proč se uhlíky opotřebovávají?

Uhlíky jsou spotřební mechanicko-elektrickou součástí komutátorového motoru. Při každém otáčení rotoru jsou v přímém kontaktu s kolektorem a jejich materiál se postupně obrušuje.

Rychlost opotřebení ovlivňuje zejména:

• počet provozních hodin pračky,
• četnost odstřeďování při vysokých otáčkách,
• zatížení bubnu,
• stav povrchu kolektoru,
• volný pohyb uhlíku v držáku,
• síla přítlačné pružiny,
• čistota a chlazení motoru,
• mechanický stav ložisek, řemenu a bubnu,
• opakované přetěžování spotřebiče.

Jakmile se uhlík nadměrně zkrátí, pružina již nemusí udržet spolehlivý kontakt s kolektorem. Motor potom může pracovat nepravidelně nebo se zcela přestat otáčet.

Provedení bez držáku

Díl 00616505 je výrobcem výslovně označen jako sada uhlíků bez držáků.

Balení proto neobsahuje celé plastové nebo kovové sestavy, které jsou upevněny k motoru. Při výměně se nové uhlíkové kartáče vkládají do původních držáků, pokud jsou:

• mechanicky nepoškozené,
• tepelně nedeformované,
• bez prasklin a ulomených západek,
• bez nadměrně vyběhaného vedení,
• schopné zajistit volný pohyb uhlíku,
• opatřené nepoškozeným elektrickým připojením.

Pokud je držák prasklý, spálený, deformovaný nebo má poškozené upevnění, nemusí být samotná sada 00616505 dostačující. V takovém případě je nutné vyhledat odpovídající držák nebo kompletní sestavu podle motoru a E-Nr. pračky.

Rozdíl mezi uhlíkem, držákem a motorem

Uhlíkový kartáč 00616505 je spotřební část, která se přímo dotýká kolektoru. Balení obsahuje dva uhlíky s pružinovým a elektrickým připojením, ale bez jejich pevných držáků.

Držák uhlíku je plastová nebo kovová součást namontovaná na motoru. Vede uhlík ve správném směru a udržuje jej v přesné poloze vůči kolektoru.

Kolektor je válcová měděná část rotoru složená z jednotlivých lamel. Po jeho povrchu uhlíky kloužou.

Kompletní motor obsahuje rotor, stator, kolektor, ložiska, tachogenerátor, držáky uhlíků a další elektrické a mechanické součásti.

Výměna uhlíků odstraní pouze závadu způsobenou jejich opotřebením nebo poškozením. Nevyřeší závadu vinutí motoru, tachogenerátoru, ložisek, kolektoru, kabeláže nebo řídicí elektroniky.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00616505
• Zkrácené označení: 616505
• Typ výrobku: uhlíkové kartáče motoru pračky
• Další označení: uhlíky motoru, motorové uhlíky, uhlíkové kartáče, carbon brushes, Motorkohlen
• Typ spotřebiče: automatická pračka
• Typ motoru: vybrané komutátorové motory
• Provedení: bez držáků
• Připojení: plochý konektor 4,8 mm AMP
• Délka jednoho uhlíku: 43,3 mm
• Šířka jednoho uhlíku: 13,5 mm
• Výška neboli tloušťka: 5 mm
• Počet v balení: 2 kusy
• Prodejní jednotka: 1 sada

Rozměry uhlíků

Výrobcem uváděné rozměry jednoho nového uhlíkového kartáče jsou:

• délka 43,3 mm,
• šířka 13,5 mm,
• tloušťka 5 mm.

Při porovnávání s původním dílem je nutné počítat s tím, že starý uhlík je provozem výrazně zkrácený. Délka opotřebeného kartáče proto nemůže být jediným kritériem výběru.

Zkontrolujte především:

• šířku uhlíkového hranolu,
• tloušťku uhlíkového hranolu,
• tvar pracovní plochy,
• směr zkosení konce uhlíku,
• provedení přítlačné pružiny,
• šířku elektrického konektoru,
• způsob upevnění pružiny nebo kontaktního plechu,
• volný pohyb uhlíku v původním držáku,
• katalogové přiřazení ke konkrétnímu motoru.

Existují podobně vypadající motorové uhlíky o šířce přibližně 12 nebo 13 mm. Rozdíl několika desetin nebo jednoho milimetru může být pro správné vedení v držáku rozhodující.

Materiál a konstrukce

Pracovní část kartáče je vyrobena z vodivého uhlíkového nebo uhlíkovo-grafitového materiálu určeného pro kluzný elektrický kontakt s kolektorem.

Každý kartáč tvoří zejména:

• uhlíkový hranol,
• pracovní plocha dotýkající se kolektoru,
• pružina vytvářející přítlak,
• vodivý spoj mezi uhlíkem a kontaktem,
• kovový připojovací prvek,
• plochý konektor 4,8 mm AMP.

Uhlíkový materiál je záměrně měkčí než měděný kolektor. Správný kartáč se proto postupně opotřebovává a pomáhá omezovat nadměrné poškození kolektoru.

Obsah dodávky

Katalogové číslo 00616505 označuje jednu prodejní sadu obsahující:

• 2× originální uhlíkový kartáč motoru pračky,
• pružinové a elektrické připojení každého uhlíku.

Součástí balení nejsou automaticky:

• držáky uhlíků,
• kompletní motor,
• rotor nebo stator motoru,
• tachogenerátor,
• hnací řemen,
• kabelový svazek motoru,
• upevňovací šrouby motoru,
• řídicí nebo výkonový modul pračky.

Před montáží vždy zkontrolujte skutečný obsah balení a porovnejte nové uhlíky s původními díly vyjmutými z motoru.

Nahrazované katalogové číslo

Aktuální originální sada:

• 00616505
• 616505

nahrazuje starší originální katalogové číslo:

• 00631706
• 631706

Na starším servisním rozkresu, prodejním dokladu nebo původním balení proto může být uvedeno číslo 00631706.

Čísla 616505 a 631706 jsou zkrácené zápisy bez úvodních nul. Neoznačují samostatné odlišné výrobky.

Přiřazení ke konkrétním motorům

Uhlíky 00616505 jsou výrobcem uváděny například pro vybraná provedení motorů:

• 00145559 – motor 1400 otáček, označení 1BA6760-0LC,
• 00145713 – kompletní motor s předepsanými uhlíky 616505.

To neznamená, že jsou uhlíky použitelné pouze u těchto dvou katalogových čísel motoru. Sada je přiřazena k většímu počtu motorových a spotřebičových variant.

Naopak nelze předpokládat, že pasuje do každé pračky stejné modelové řady. Výrobce mohl během produkce použít různé motory s rozdílnými držáky a rozměry uhlíků.

Kdy je vhodná výměna?

Kontrola a případná výměna uhlíků může být potřebná, pokud:

• se buben během programu neotáčí,
• motor se rozbíhá pouze občas,
• pračka pere, ale neodstřeďuje,
• buben se otáčí nepravidelně nebo trhavě,
• motor má snížený výkon při zatížení,
• při otáčení motoru vzniká nadměrné jiskření,
• z prostoru motoru vychází zápach po přehřátém uhlíku,
• pračka přeruší program při požadavku na vyšší otáčky,
• v okolí motoru je nadměrné množství černého uhlíkového prachu,
• je některý uhlík výrazně kratší než druhý,
• pružina již nedokáže uhlík dostatečně přitlačit ke kolektoru,
• je poškozený vodivý spoj nebo konektor uhlíku.

Stejné projevy mohou způsobit také jiné závady. Před objednáním proto není vhodné vycházet pouze z toho, že se buben neotáčí.

Rozlišení možných závad

Opotřebené uhlíky mohou způsobovat přerušovaný chod, ztrátu výkonu, jiskření nebo úplné zastavení komutátorového motoru.

Poškozený kolektor se může projevovat hlubokými drážkami, spálenými lamelami, nerovným povrchem nebo silným souvislým jiskřením.

Vadný tachogenerátor může způsobovat nesprávné řízení otáček nebo přerušení programu.

Vadný řídicí modul nemusí k motoru přivádět potřebné napětí nebo správně vyhodnocovat jeho provoz.

Přerušená kabeláž nebo uvolněný konektor mohou způsobovat nepravidelný nebo zcela chybějící chod motoru.

Spadlý nebo poškozený řemen způsobí, že motor může běžet, ale buben se nebude otáčet.

Mechanicky zablokovaný buben, ložiska nebo motor mohou nový uhlík přetížit a poškodit.

Bezkartáčový motor uhlíkové kartáče nepoužívá. Sada 00616505 proto není určena pro pračky vybavené bezkartáčovým motorem, pokud ji výrobce ke konkrétnímu E-Nr. nepřiřazuje.

Kontrola původních uhlíků

Po demontáži motoru zkontrolujte oba původní uhlíky.

Věnujte pozornost zejména:

• zbývající délce uhlíkového materiálu,
• rovnoměrnosti opotřebení obou kusů,
• tvaru pracovní plochy,
• volnému pohybu v držáku,
• stavu pružiny,
• stavu vodivého spojení,
• zabarvení způsobenému přehřátím,
• prasklinám nebo odlomeným částem uhlíku,
• stopám elektrického oblouku na konektoru.

Pokud je jeden uhlík výrazně opotřebenější než druhý, zkontrolujte také příslušný držák, pružinu a část kolektoru, po které se uhlík pohybuje.

Kontrola kolektoru motoru

Před instalací nové sady je důležité zkontrolovat stav měděného kolektoru.

Kolektor by měl:

• mít pravidelný válcový tvar,
• být bez výrazných hlubokých drážek,
• mít souvislý a přiměřeně hladký povrch,
• nemít uvolněné nebo vystouplé lamely,
• nebýt silně spálený nebo lokálně roztavený,
• nemít mezi lamelami vodivé nánosy nebo kovové částice.

Lehká souvislá provozní stopa na povrchu kolektoru může být běžná. Hluboké drážky, chybějící lamely, silné spálení nebo mechanická házivost však mohou znamenat, že samotná výměna uhlíků nebude dostačující.

Nové uhlíky namontované na silně poškozený kolektor se mohou velmi rychle opotřebit nebo začít nadměrně jiskřit.

Možné příčiny předčasného opotřebení

Uhlíky se mohou opotřebovat nebo poškodit rychleji například v důsledku:

• hrubého nebo drážkovaného kolektoru,
• zasekávání uhlíku v držáku,
• nesprávné orientace pracovní plochy,
• poškozené nebo slabé pružiny,
• přetěžování pračky,
• mechanicky těžkého chodu bubnu,
• opotřebených ložisek motoru,
• silných vibrací motoru,
• vadného řídicího modulu,
• nesprávného typu náhradního uhlíku,
• znečištění držáku uhlíkovým prachem,
• poškozeného nebo přechodově odporového konektoru.

Pokud se nová sada opotřebuje během neobvykle krátké doby, je nutné diagnostikovat motor a jeho napájení jako celek.

Umístění ve spotřebiči

Uhlíky jsou umístěny přímo na motoru pračky. Motor se u většiny kompatibilních spotřebičů nachází ve spodní části pod prací vanou a prostřednictvím řemenu pohání řemenici bubnu.

Každý uhlík je uložen v samostatném držáku na opačné straně kolektoru motoru.

Přístup k motoru může podle konstrukce pračky vyžadovat:

• sejmutí zadního servisního panelu,
• sejmutí spodního nebo bočního krytu,
• uvolnění hnacího řemenu,
• odpojení elektrického konektoru motoru,
• demontáž upevňovacích šroubů motoru,
• vyjmutí motoru z vodicích nebo závěsných bodů.

Konkrétní postup se liší podle E-Nr. a konstrukční generace spotřebiče.

Doporučení před výměnou

• Pračku vypněte.
• Vytáhněte síťovou vidlici ze zásuvky.
• Uzavřete přívod vody.
• Vyčkejte, než se zastaví všechny pohyblivé části.
• Spotřebič bezpečně odsuňte od stěny.
• Před demontáží si zaznamenejte vedení kabeláže a řemenu.
• Vyfotografujte polohu konektoru motoru.
• Zkontrolujte katalogové číslo motoru, pokud je přístupné.
• Porovnejte původní uhlíky s rozměry 43,3 × 13,5 × 5 mm.
• Připravte čisté pracovní místo bez kovových nečistot.

Motor a okolní kovové části mohou mít ostré hrany. Při manipulaci používejte vhodné pracovní rukavice.

Doporučení k výměně

• Demontujte motor podle konstrukce konkrétní pračky.
• Označte polohu levého a pravého držáku uhlíku.
• Odpojte ploché konektory bez tahání za samotný vodič.
• Držáky demontujte bez poškození plastových nebo kovových částí.
• Odstraňte původní uhlíky a zkontrolujte vedení držáků.
• Suchým způsobem odstraňte volný uhlíkový prach.
• Zkontrolujte povrch kolektoru a ložiska motoru.
• Nové uhlíky vložte ve správné orientaci.
• Ověřte, že se každý uhlík volně pohybuje v držáku.
• Pružina musí uhlík plynule přitlačovat ke kolektoru.
• Připojte konektor 4,8 mm AMP do původní polohy.
• Oba uhlíky vyměňte během jednoho servisního zásahu.
• Motor znovu namontujte a správně nasaďte hnací řemen.
• Kabeláž veďte mimo pohyblivé a ostré části.

Uhlíky neupravujte broušením bočních ploch, řezáním, zkracováním pružiny nebo změnou připojovacího konektoru.

Správná orientace uhlíku

Pracovní konec uhlíku může být z výroby rovný nebo tvarovaný podle konstrukce motoru. U některých provedení má kontaktní plocha určité zkosení.

Při montáži musí:

• pracovní plocha směřovat ke kolektoru,
• zkosení odpovídat směru původního uhlíku,
• uhlík dosedat celou určenou plochou,
• pružina působit v ose držáku,
• vodivý přívod nebránit pohybu kartáče,
• konektor zůstat mimo rotující části motoru.

Nesprávně otočený uhlík může mít malou kontaktní plochu, nadměrně jiskřit a rychle se opotřebovat.

Záběh nových uhlíků

Nové uhlíky se musí během prvních provozních cyklů přizpůsobit zakřivení kolektoru. Tento proces se označuje jako záběh nebo dosednutí kartáčů.

Po správné montáži může být zpočátku patrný:

• mírně odlišný zvuk motoru,
• jemná stopa uhlíkového prachu,
• krátkodobě menší kontaktní plocha mezi uhlíkem a kolektorem.

Silné souvislé jiskření, kouř, zápach po spálenině, výrazné přehřívání nebo nepravidelný chod nejsou běžnou součástí záběhu. V takovém případě spotřebič ihned vypněte a zkontrolujte orientaci uhlíků, kolektor a zapojení motoru.

Kontrola správné funkce

Po sestavení spotřebiče ověřte, že:

• motor je pevně upevněný,
• hnací řemen je správně nasazený,
• konektor motoru je úplně zasunutý,
• kabeláž není skřípnutá nebo v kontaktu s řemenem,
• buben lze ručně plynule otočit,
• motor se při zkušebním programu rozběhne,
• buben se otáčí v obou požadovaných směrech,
• motor plynule mění otáčky,
• pračka přejde do odstřeďování,
• nevzniká silné nebo nepravidelné jiskření,
• z motoru nevychází kouř nebo zápach po přehřátí,
• spotřebič nehlásí opakovaně závadu pohonu.

První zkušební provoz proveďte bez prádla a pod dohledem. Teprve po úspěšné kontrole lze spustit běžný prací program s menší náplní.

Čištění a údržba motoru

Uhlíky samy nevyžadují pravidelné mazání ani čištění. Prostor motoru však může být při výměně znečištěn jemným uhlíkovým prachem.

Při servisním zásahu lze:

• opatrně odstranit volný suchý prach,
• zkontrolovat průchodnost větracích otvorů motoru,
• zkontrolovat stav konektorů,
• zkontrolovat izolaci vodičů,
• ověřit volný chod motoru,
• zkontrolovat stav hnacího řemenu.

Na uhlíky, kolektor ani držáky nenanášejte olej, vazelínu, silikonový sprej nebo jiný mazací prostředek. Mastnota může zhoršit elektrický kontakt, zachytávat uhlíkový prach a poškodit kolektor.

Kolektor nečistěte agresivním brusivem bez odborného posouzení jeho stavu. Nevhodný zásah může změnit jeho tvar nebo poškodit měděné lamely.

Kompatibilita a značky

Uhlíkové kartáče 00616505 se podle oficiálních a odborných katalogových přiřazení používají u vybraných praček značek:

• Bosch
• Siemens
• Constructa
• Balay
• Neff
• Viva
• Profilo
• Pitsos
• Koenic u vybraných provedení

V některých odborných katalozích se díl objevuje také u dalších obchodních značek používajících konstrukčně příbuzné spotřebiče. Výskyt značky v seznamu však neznamená kompatibilitu se všemi jejími pračkami.

Kompatibilita a modelové řady

Sada je katalogově přiřazována zejména k vybraným pračkám následujících modelových rodin:

• Bosch WAB
• Bosch WAE
• Bosch WAQ
• Bosch WLG
• Siemens WM
• Siemens WS
• Siemens WXP
• Balay 3TS
• Constructa CWF

Seznam příkladů není úplný. V rámci jednoho základního modelu mohou být podle výrobního indexu, data výroby nebo dodavatele použity rozdílné motory a uhlíkové kartáče.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00616505,
• případné původní číslo 00631706,
• katalogové nebo výrobní označení motoru,
• rozměry původního uhlíku,
• šířku připojovacího konektoru,
• provedení původního držáku,
• tvar a orientaci pracovní plochy uhlíku,
• zda spotřebič skutečně používá komutátorový motor.

Úplné označení může mít například podobu WAE28394/01, WAB2028FPL/17, WM14E390NL/10 nebo CWF14K2A/24. Část za lomítkem označuje konkrétní výrobní variantu a může být pro výběr uhlíků rozhodující.

Typový štítek pračky bývá umístěn na vnitřní straně dveří, na rámu plnicího otvoru, za spodní servisní klapkou nebo na zadní straně spotřebiče.

Upozornění

Katalogové číslo 00616505 označuje jednu originální sadu dvou uhlíkových kartáčů pro vybrané motory automatických praček B/S/H/.

Každý uhlík má výrobcem uváděné rozměry 43,3 × 13,5 × 5 mm a připojení pomocí plochého konektoru 4,8 mm AMP.

Jde o provedení bez držáků. Původní držáky musí být nepoškozené, čisté a musí umožňovat volný pohyb nových uhlíků.

Sada nahrazuje starší originální katalogové číslo 00631706.

Uhlíky vždy vyměňujte v páru. Před montáží zkontrolujte stav kolektoru, držáků, pružin, konektorů, motoru, řemenu a kabeláže.

Silné jiskření, kouř, zápach po spálenině nebo přehřívání po výměně nejsou běžnou součástí záběhu. V takovém případě spotřebič okamžitě vypněte a odpojte od elektrické sítě.

Výměna vyžaduje přístup k elektrickému motoru a bezpečnou demontáž spotřebiče. Opravu by měla provádět osoba s odpovídajícími znalostmi a elektrotechnickou kvalifikací.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem a podle konkrétního motoru použitého ve spotřebiči.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
