Uložení sklopných trnů spodního koše myčky nádobí

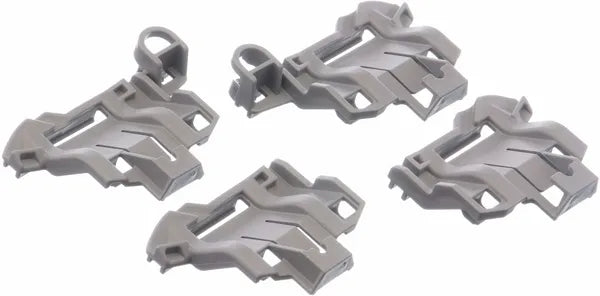

Toto uložení sklopných trnů spodního koše myčky nádobí je originální náhradní díl s kódem 00611473. Je určeno pro vybrané myčky nádobí Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení. Díl slouží jako boční držák a otočné uložení sklopné řady trnů ve spodním koši.

K čemu slouží a kdy je potřeba výměna?

Sklopné trny umožňují přizpůsobit uspořádání spodního koše různým druhům nádobí. Ve vztyčené poloze přidržují talíře, zatímco po sklopení vytvářejí větší rovnou plochu například pro hrnce, pánve nebo rozměrnější nádoby.

Uložení drží řadu trnů ve správné poloze a umožňuje její kontrolovaný pohyb mezi vztyčenou a sklopenou polohou. Poškozený držák může způsobit uvolnění, vypadávání nebo nesprávnou funkci celé řady trnů.

Výměnu tohoto dílu obvykle potřebujete v následujících situacích:

• Sklopná řada trnů nedrží ve správné poloze.
• Trny se samovolně sklápějí nebo vypadávají z uchycení.
• Původní držák je prasklý, ulomený nebo deformovaný.
• Poškodila se otočná část, čep nebo ložiskové uložení.
• Řada trnů se pohybuje nakřivo, zadrhává se nebo má nadměrnou vůli.
• Díl byl poškozen při vyjímání koše, vkládání rozměrného nádobí nebo čištění.
• Původní uložení ve spodním koši chybí.

Vlastnosti a výhody

Tento originální náhradní díl BSH je navržen pro konstrukci kompatibilních spodních košů myček nádobí. Díky tomu:

• Obnovuje správné upevnění sklopné řady trnů.
• Umožňuje plynulé sklápění a vztyčování trnů.
• Pomáhá udržet trny ve zvolené pracovní poloze.
• Je vhodný jako přímá náhrada původního poškozeného nebo chybějícího držáku.
• U kompatibilních modelů odpovídá původnímu tvaru, čepům a montážním bodům.
• Pomáhá obnovit variabilní uspořádání spodního koše.
• Balení obsahuje 1 kus uložení.

Provedení a použití

Díl 00611473 je v katalozích náhradních dílů uváděn jako uložení sklopných trnů, držák řady trnů, ložisková opěrka, držák sklopné řady spodního koše, bearing plate, flip tine support, rack tine holder, Lagerplatte nebo Halterung für Klappstachelreihen.

Díl se montuje na spodní koš myčky a vytváří otočné nebo opěrné uložení pro sklopnou řadu trnů. Přesná poloha a orientace závisí na konstrukci konkrétního koše.

Nejde o kompletní řadu trnů ani o celý spodní koš. Dodávka obsahuje samostatný držák; protilehlé uložení, trny, západky nebo další části koše nemusí být součástí balení.

Související díly

Při výměně doporučujeme zkontrolovat také samotnou sklopnou řadu trnů, protilehlé uložení, zajišťovací západky, otočné čepy, plastový povlak koše, kolečka, vodicí lišty a dorazy spodního koše.

Pokud nové uložení nedrží pevně, může být poškozený montážní bod na koši, protilehlý držák nebo čep sklopné řady. Samotná výměna jednoho uložení pak nemusí obnovit správnou funkci.

Pokud jsou kovové trny poškozené, výrazně zkorodované nebo mají narušený ochranný povlak, doporučujeme posoudit také výměnu či opravu příslušné části koše.

Doporučení k používání a údržbě

Sklopné trny ovládejte plynule a bez nadměrné síly. Před sklopením odstraňte nádobí, které by jejich pohybu bránilo. Trny nepoužívejte jako madlo pro vytahování celého koše.

Při vkládání těžkých hrnců a pánví dbejte na to, aby nebyly řady trnů ani jejich držáky zatěžovány ze strany. Nadměrné boční namáhání může poškodit plastové čepy a uložení.

Prostor kolem držáku pravidelně čistěte od zbytků potravin a usazenin. Nepoužívejte ostré nástroje ani nadměrnou sílu, která by mohla poškodit plastový díl nebo ochranný povlak koše.

Doporučení k montáži

Před montáží vysuňte spodní koš z myčky a položte jej na stabilní pracovní plochu. Z řady trnů odstraňte nádobí a zkontrolujte původní polohu a orientaci držáku.

Poškozené uložení opatrně uvolněte z drátěné konstrukce koše a z otočného čepu řady trnů. Odstraňte případné úlomky původního plastu a zkontrolujte, zda není deformovaný kovový rám nebo samotný čep.

Nové uložení nasaďte ve stejné orientaci jako původní díl. Nejprve je správně spojte s řadou trnů a následně zajistěte na konstrukci spodního koše podle provedení konkrétního modelu.

Po montáži několikrát vyzkoušejte sklopení a vztyčení trnů. Řada se musí pohybovat plynule, nesmí vypadávat a v pracovní poloze musí držet bez nadměrné vůle.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu uložení podle přesného modelového označení E-Nr. vaší myčky nádobí. U jednotlivých spodních košů se mohou držáky lišit tvarem, stranovou orientací, průměrem čepu, způsobem zacvaknutí a polohou na koši.

Samotný podobný vzhled nebo skutečnost, že jde o držák sklopných trnů, nejsou pro správný výběr dostačující. Rozhodující je vždy celé označení spotřebiče včetně indexu za lomítkem.
