Tlačítkový spínač osvětlení chladničky

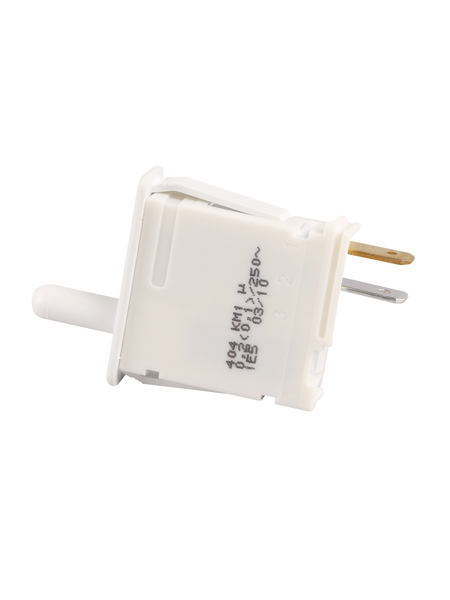

Originální tlačítkový spínač Bosch Siemens 00610369 je elektrický náhradní díl určený pro ovládání vnitřního osvětlení u vybraných chladniček a kombinovaných chladniček. Spínač reaguje na otevření a zavření dveří spotřebiče.

Díl má bílé plastové těleso, pohyblivý tlačítkový trn a dva ploché elektrické vývody AMP o šířce 4,8 mm. Balení obsahuje jeden samostatný spínač bez kabeláže, svítidla nebo montážního krytu.

K čemu spínač slouží?

Spínač je umístěn v prostoru dveřního rámu nebo v odpovídajícím držáku uvnitř chladničky. Při zavírání dveří se jeho tlačítkový trn stlačí a osvětlení se vypne. Po otevření dveří se tlačítko uvolní a osvětlení se může zapnout.

U katalogově kompatibilního spotřebiče spínač zejména:

• reaguje na polohu dveří chladničky,
• ovládá elektrický obvod vnitřního osvětlení,
• vypíná osvětlení při zavřených dveřích,
• umožňuje zapnutí osvětlení po otevření dveří,
• nahrazuje mechanicky nebo elektricky poškozený původní spínač.

Spínač sám nevytváří světlo. Vnitřní osvětlení zajišťuje samostatná žárovka, LED modul nebo kompletní svítidlo podle konstrukce konkrétního spotřebiče.

Vlastnosti a základní údaje

• Značka: Bosch Siemens
• Katalogové číslo: 00610369
• Zkrácené označení: 610369
• Typ dílu: tlačítkový spínač
• Funkce: spínání vnitřního osvětlení podle polohy dveří
• Určení: vybrané chladničky a kombinované chladničky
• Materiál tělesa: plast
• Barva: bílá
• Ovládání: mechanický tlačítkový trn
• Elektrické připojení: 2 ploché vývody AMP 4,8 mm
• Obsah balení: 1 spínač

Přesné rozměry a hmotnost spínače nejsou na veřejných produktových kartách výrobce uvedeny. Kompatibilitu proto nelze potvrdit pouze podle přibližné velikosti nebo podobného vzhledu.

Provedení spínače

Spínač se skládá z bílého plastového pouzdra, pohyblivého ovládacího trnu, vnitřního kontaktního mechanismu a dvou plochých elektrických vývodů.

Tlačítkový trn musí chodit plynule, po uvolnění se vracet do výchozí polohy a nesmí se v tělese zadrhávat. Plastové montážní části nesmějí být prasklé nebo deformované.

Na původním dílu se může nacházet výrobní potisk například:

• 404 KM1,
• 0.2(0.1)A/250V,
• 1E5,
• 50/10.

Tyto údaje jsou pomocným identifikačním potiskem spínače. Nejedná se o náhradu katalogového čísla 00610369 ani o potvrzení kompatibility s konkrétní chladničkou.

Co obsahuje balení?

Katalogové číslo 00610369 označuje jeden kompletní tlačítkový spínač s vestavěným kontaktním mechanismem a dvěma elektrickými vývody.

Součástí dodávky nejsou:

• žárovka nebo LED modul,
• objímka žárovky,
• kompletní svítidlo chladničky,
• připojovací vodiče,
• kabelové konektory,
• ochranný kryt osvětlení,
• samostatný držák spínače,
• montážní nářadí,
• řídicí elektronika spotřebiče.

Před objednáním zkontrolujte, zda není kromě spínače poškozen také jeho držák, připojovací vodič, světelný zdroj nebo plastová část dveřního rámu, která tlačítko stlačuje.

Nejedná se o světelný zdroj

Díl 00610369 pouze ovládá elektrický obvod osvětlení. Pokud se po otevření dveří světlo nerozsvítí, nemusí být vadný právě spínač.

Zkontrolujte také:

• žárovku nebo LED modul,
• objímku a kontakty svítidla,
• napájecí vodiče,
• konektory spínače,
• ochranný kryt světla,
• případnou řídicí elektroniku osvětlení.

U spotřebičů s LED osvětlením může být světelný zdroj součástí samostatného elektronického modulu. Výměna dveřního spínače v takovém případě závadu LED modulu neodstraní.

Nejedná se o univerzální dveřní snímač

Spínač nelze automaticky použít jako náhradu každého dveřního spínače chladničky. Jednotlivá provedení se mohou lišit:

• tvarem a délkou tlačítkového trnu,
• rozměry plastového pouzdra,
• způsobem upevnění v rámu,
• počtem a polohou kontaktů,
• šířkou elektrických vývodů,
• vnitřním zapojením kontaktů,
• elektrickými parametry.

Podobně vypadající spínač může mechanicky zapadnout do otvoru, ale nemusí mít správnou funkci nebo elektrické zapojení.

Možné projevy poškození

Vadný nebo opotřebený spínač se může projevit například tím, že:

• se osvětlení po otevření dveří nerozsvítí,
• světlo při pohybu tlačítka bliká nebo pracuje nepravidelně,
• osvětlení zůstává zapnuté i po zavření dveří,
• tlačítkový trn zůstává zasunutý,
• tlačítko se po uvolnění nevrací,
• je plastové těleso prasklé nebo deformované,
• jsou elektrické vývody uvolněné, zoxidované nebo přehřáté,
• spínač nedrží správně v montážním otvoru.

Jestliže světlo zůstává zapnuté při zavřených dveřích, zkontrolujte také seřízení dveří, stav závěsů a plastovou plochu, která má tlačítko při zavření stlačit.

Jednoduchá kontrola funkce

Pokud se světlo po otevření dveří nerozsvítí, lze nejprve bez demontáže opatrně několikrát stlačit tlačítko spínače. Tlačítko musí mít plynulý chod a po uvolnění se vrátit.

Krátkodobé rozsvícení, blikání nebo změna funkce při pohybu tlačítka může ukazovat na opotřebené vnitřní kontakty. Stejný projev však může způsobovat také uvolněný konektor nebo přerušený vodič.

Elektrické měření kontaktů provádějte pouze na spínači odpojeném od napájení. Zkratování vodičů přímo ve spotřebiči není bezpečným způsobem kontroly.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek chladničky a ověřte úplné označení E-Nr. včetně výrobního indexu za lomítkem.

Porovnejte zejména:

• katalogové číslo 00610369,
• zkrácené označení 610369, pokud je uvedeno v katalogu,
• úplné E-Nr. spotřebiče,
• výrobní index za lomítkem,
• bílou barvu původního spínače,
• tvar plastového pouzdra,
• délku a polohu tlačítkového trnu,
• provedení montážních západek,
• počet dvou elektrických vývodů,
• šířku plochých kontaktů 4,8 mm,
• orientaci kontaktů vůči tělesu spínače.

Samotný potisk 404 KM1 nebo údaj 250V kompatibilitu nepotvrzuje. Stejný nebo podobný mechanismus může být použit v různých pouzdrech a s odlišným uspořádáním kontaktů.

Výměna spínače

Spínač je připojen k elektrickému obvodu spotřebiče. Před jakoukoli manipulací vytáhněte síťovou zástrčku chladničky a ověřte, že vnitřní osvětlení ani ostatní funkce spotřebiče nejsou napájeny.

Obecný postup může zahrnovat:

• odpojení chladničky od elektrické sítě,
• zpřístupnění spínače v rámu nebo vnitřním krytu,
• kontrolu způsobu upevnění původního dílu,
• opatrné uvolnění montážních západek,
• vytažení spínače pouze natolik, aby byly přístupné konektory,
• označení polohy připojených vodičů,
• stažení konektorů za jejich kovové nebo izolované tělo, nikoliv za vodiče,
• porovnání nového a původního spínače,
• připojení vodičů a zasunutí spínače do správné polohy.

Přesný způsob demontáže se může podle konstrukce chladničky lišit. Spínač nevylamujte šroubovákem a nepoškoďte plastové ostění spotřebiče. Pokud není způsob upevnění zřejmý, doporučena je odborná montáž.

Kontrola elektrických konektorů

Před připojením nového spínače zkontrolujte oba kabelové konektory. Musí být čisté, pevné a bez známek přehřátí.

Spínač nepřipojujte, pokud jsou konektory:

• uvolněné nebo mechanicky roztažené,
• výrazně zoxidované,
• začernalé nebo tepelně poškozené,
• odlomené od vodiče,
• bez potřebné elektrické izolace.

Poškozené připojení může způsobovat přechodový odpor, blikání světla nebo zahřívání kontaktů. Opravu kabeláže by měl provést kvalifikovaný servisní technik.

Kontrola po výměně

Po nasazení nového spínače zkontrolujte:

• že spínač pevně drží v montážním otvoru,
• že tlačítkový trn není blokovaný okolním plastem,
• že se tlačítko po uvolnění vrací,
• že dveře při zavření tlačítko přiměřeně stlačí,
• že vodiče nejsou skřípnuté nebo napnuté,
• že se světlo po otevření dveří rozsvítí,
• že se osvětlení při stlačení tlačítka vypne.

Pokud se spínač nebo konektory zahřívají, světlo bliká nebo je slyšet elektrické praskání, spotřebič ihned odpojte od sítě a zapojení znovu zkontrolujte.

Bezpečné používání

• Se spínačem nemanipulujte při zapojeném spotřebiči.
• Elektrické kontakty nezkratujte vodičem ani kovovým nástrojem.
• Spínač nepoužívejte s uvolněnými nebo neizolovanými konektory.
• Poškozené plastové těleso nelepujte.
• Spínač neupravujte řezáním, broušením nebo vrtáním.
• Nenahrazujte jej dílem pouze podobného vzhledu.
• Při poškození kabeláže nebo izolace svěřte opravu odbornému servisu.

Čištění a údržba

Spínač nevyžaduje pravidelnou vnitřní údržbu. Viditelnou část tlačítka lze po odpojení chladničky od elektrické sítě očistit měkkým, mírně navlhčeným hadříkem.

Do prostoru tlačítka nenalévejte vodu, čisticí prostředek ani mazivo. Spínač neponořujte a nepoužívejte agresivní chemické prostředky. Před opětovným připojením spotřebiče musí být okolí spínače suché.

Kompatibilita a značky

Díl 00610369 je katalogově přiřazován k vybraným chladničkám a kombinovaným chladničkám Bosch a Siemens. Odborné katalogy potvrzují použití také u některých spotřebičů Constructa.

Kompatibilita není dána pouze značkou nebo modelovou řadou. V rámci stejné řady mohou být podle data výroby a indexu za lomítkem použity rozdílné spínače.

Žádné konkrétní modely zde nejsou vypisovány. Vhodnost je nutné vždy ověřit podle úplného E-Nr. spotřebiče a výrobního indexu.

Katalogové označení a možné náhrady

Ověřené katalogové číslo výrobce je 00610369. V některých odborných katalozích se používá také zkrácený zápis 610369.

Ve veřejné produktové kartě výrobce není uvedeno starší nahrazované ani nové nástupnické katalogové číslo. Potisk 404 KM1 a elektrické údaje vytištěné na tělese nejsou alternativními objednacími čísly.

Upozornění před objednáním

Díl 00610369 představuje 1 originální bílý tlačítkový spínač vnitřního osvětlení pro vybrané chladničky a kombinované chladničky Bosch Siemens.

Spínač je vyroben z plastu a má dva ploché elektrické vývody AMP 4,8 mm. Součástí balení není světelný zdroj, kabeláž, konektory, držák ani kryt osvětlení.

Přesné rozměry a hmotnost nejsou ve veřejných podkladech výrobce uvedeny. Spínač proto neobjednávejte pouze podle barvy, potisku nebo podobného vzhledu.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. chladničky včetně indexu za lomítkem. Před montáží odpojte spotřebič od elektrické sítě.
