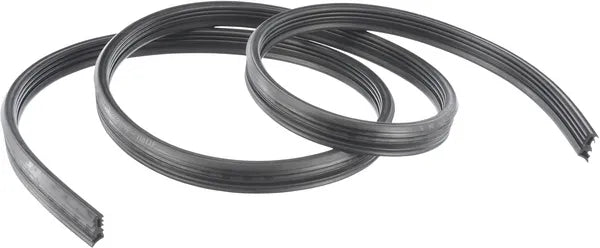

Obvodové těsnění dveří myčky

Originální obvodové těsnění mycího prostoru B/S/H/ 00488143 je určeno pro vybrané myčky nádobí Bosch a Siemens standardní šířky.

Těsnění se vkládá do drážky kolem horní a obou bočních stran nerezové mycí vany. Po zavření dveří vytváří pružný těsnicí přechod mezi dveřmi a mycím prostorem a pomáhá zabraňovat úniku vody a páry během programu.

Originální délka uváděná výrobcem je 1715 mm. V některých regionálních katalozích může být stejný díl označen zaokrouhlenou délkou 1720 mm.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• obvodové těsnění dveří myčky nádobí,
• třístranné provedení ve tvaru písmene U,
• těsní horní a obě boční strany mycího prostoru,
• nominální délka 1715 mm,
• určeno pro vybrané myčky konstrukční platformy GV600,
• pružný profil přizpůsobený originální drážce mycí vany,
• mechanická montáž bez lepení,
• dodává se jako jeden kompletní těsnicí profil.

Funkce těsnění

Těsnění 00488143 dosedá po zavření dveří na jejich vnitřní část a pomáhá uzavřít mycí prostor spotřebiče.

Správně vložené a nepoškozené těsnění podporuje:

• omezení úniku vody kolem dveří,
• omezení úniku páry během horkých částí programu,
• správné uzavření mycího prostoru,
• ochranu okolního nábytku před dlouhodobým působením vlhkosti,
• rovnoměrné dosednutí dveří po horním a bočních okrajích.

Třístranné provedení

Díl má tvar dlouhého pružného profilu, který se vede:

• po levé straně mycí vany,
• přes její horní okraj,
• po pravé straně mycí vany.

Profil se při montáži vytvaruje podle obvodu otvoru myčky. Rohy nejsou samostatně spojovány ani lepeny.

Pro správné dosednutí musí být těsnění vloženo rovnoměrně do celé montážní drážky a nesmí být překroucené, lokálně natažené nebo zvlněné.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00488143
• Zkrácené označení: 488143
• Typ dílu: obvodové těsnění dveří a mycího prostoru
• Provedení: třístranné, ve tvaru písmene U
• Nominální délka B/S/H/: 1715 mm
• Zaokrouhlený regionální údaj: 1720 mm
• Orientační šířka profilu: přibližně 10 mm
• Orientační výška profilu: přibližně 19 mm
• Materiál: pružný těsnicí elastomer
• Umístění: horní a boční obvod mycí vany
• Konstrukční platforma: GV600
• Určení: vybrané myčky nádobí standardní šířky
• Prodejní jednotka: 1 kus

Rozměry těsnění

Oficiální evropské katalogy B/S/H/ uvádějí délku:

• 1715 mm.

Na některých britských produktových stránkách je stejný díl označen délkou:

• 1720 mm.

Jde o stejné katalogové číslo 00488143. Malý rozdíl vzniká pravděpodobně zaokrouhlením nebo odlišným způsobem měření pružného profilu.

Specializované katalogy uvádějí orientační průřez těsnění:

• šířka přibližně 10 mm,
• výška přibližně 19 mm.

Při výběru je rozhodující katalogové přiřazení, protože podobně dlouhá těsnění mohou mít rozdílný tvar profilu a nemusí správně držet v montážní drážce.

Konstrukční platforma GV600

Výrobce díl označuje pro myčky konstrukční řady GV600. Jde především o vybrané starší generace myček standardní šířky přibližně 60 cm.

Těsnění se podle konkrétního provedení spotřebiče používá u:

• volně stojících myček,
• podstavných myček,
• vestavných myček s viditelným ovládacím panelem,
• plně vestavných myček.

Typ instalace myčky sám o sobě kompatibilitu neurčuje. Rozhodující je konstrukce mycí vany a úplné E-Nr. spotřebiče.

Kdy těsnění vyměnit?

Výměna může být vhodná zejména tehdy, když:

• kolem dveří během programu uniká voda,
• z horní nebo boční části dveří výrazně uniká pára,
• je těsnění přetržené nebo naříznuté,
• je profil trvale stlačený a nevrací se do původního tvaru,
• je materiál ztvrdlý, zvlněný nebo deformovaný,
• těsnění vypadává z montážní drážky,
• jsou na povrchu hluboké praskliny,
• nelze odstranit silné nánosy mastnoty a usazenin.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. myčky nádobí,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00488143,
• případné zkrácené označení 488143,
• třístranné provedení původního těsnění,
• tvar a rozměry původního profilu,
• stav montážní drážky mycí vany.

Těsnění nevybírejte pouze podle přibližné délky. Rozhodující je také tvar průřezu, pružnost materiálu a způsob uložení v mycí vaně.

Doporučení k montáži

• Před výměnou myčku vypněte a odpojte od elektrické sítě.
• Otevřete dveře a opatrně vytáhněte původní těsnění z drážky.
• Montážní drážku očistěte od mastnoty, zbytků potravin a vodního kamene.
• Nové těsnění před montáží volně rozložte a nechte vyrovnat.
• Začněte uprostřed horní hrany mycího prostoru.
• Postupujte rovnoměrně směrem do obou horních rohů.
• Následně zatlačujte těsnění dolů po obou bočních stranách.
• Profil vkládejte rovnoměrně a bez nadměrného natahování.
• Zkontrolujte, že těsnění není nikde překroucené nebo zvlněné.

Při montáži není vhodné těsnění natahovat tak, aby byly jeho konce násilně zarovnány. Po uvolnění by se profil mohl stáhnout a vytvořit netěsnost v horních rozích.

Kontrola po montáži

Po vložení nového těsnění zkontrolujte:

• rovnoměrné usazení po celé délce,
• správné vedení v obou horních rozích,
• stejnou délku na pravé a levé straně,
• plynulé zavření dveří,
• že profil nikde nevystupuje z montážní drážky.

Nové těsnění může být zpočátku pevnější než dlouhodobě používaný díl. Po několika mycích cyklech se jeho profil obvykle přizpůsobí dosedací ploše dveří.

Po montáži doporučujeme spustit krátký program a zkontrolovat horní i boční obvod dveří během napouštění a mytí.

Čištění a údržba

Pravidelné čištění omezuje usazování mastnoty, zbytků potravin a mycího prostředku na těsnicí ploše.

Pro běžnou údržbu použijte:

• měkký vlhký hadřík,
• vlažnou vodu,
• malé množství jemného prostředku na nádobí.

Po očištění profil otřete čistou vodou a osušte.

Nepoužívejte ostré škrabky, kovové kartáče ani agresivní rozpouštěcí prostředky, které by mohly pružný materiál poškodit.

Kompatibilita a značky

Těsnění 00488143 se podle oficiálních a odborných katalogových přiřazení používá u vybraných myček nádobí značek:

• Bosch
• Siemens
• Neff
• Constructa
• Balay
• Junker

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných myček následujících základních modelových rodin:

• Bosch SGI
• Bosch SGS
• Bosch SGU
• Bosch SGV
• Siemens SE
• Neff S
• Constructa CG
• Balay 3VF
• Balay 3VI

Výčet uvádí pouze základní modelové rodiny. V rámci stejné řady mohou být podle výrobní generace použita různá obvodová těsnění.

Přesnou kompatibilitu vždy ověřte podle úplného E-Nr. myčky nádobí včetně výrobního indexu uvedeného za lomítkem.

Upozornění

Katalogové číslo 00488143 označuje jeden originální třístranný těsnicí profil B/S/H/ pro horní a boční obvod mycího prostoru vybraných myček nádobí.

Oficiální nominální délka těsnění je 1715 mm. Na některých regionálních stránkách může být stejný výrobek uveden se zaokrouhlenou délkou 1720 mm.

Těsnění je určeno především pro vybrané myčky konstrukční platformy GV600.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče. Těsnění stejné nebo podobné délky nemusí mít odpovídající profil a způsob uchycení.
