00481147 Charnières pour réfrigérateur

Ensemble de 2 charnières plates pour portes de réfrigérateur et congélateur

Ce jeu de deux charnières plates pour porte de réfrigérateur ou de congélateur est une pièce de rechange d'origine B/S/H/ portant le code 00481147. Il est destiné à certains réfrigérateurs, congélateurs et appareils combinés selon l'affectation cataloguée précise du fabricant et la désignation complète du modèle E-Nr.

L'ensemble comprend la charnière supérieure et la charnière inférieure de la porte de l'appareil. Les charnières supportent la porte, permettent son ouverture et sa fermeture et la maintiennent dans la bonne position par rapport à la carcasse de l'appareil et au joint périphérique.

Le conditionnement contient deux charnières en miroir. Une charnière est, selon l'orientation de la porte, destinée à la position gauche en bas ou droite en haut, l'autre à la position gauche en haut ou droite en bas.

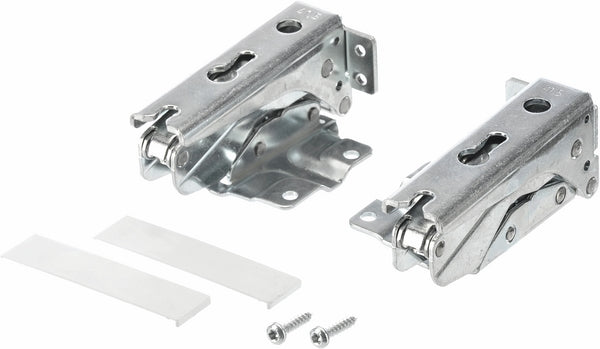

Le catalogue officiel indique que la trousse de réparation contient 2 charnières, 2 vis de montage et 2 capuchons. Nous recommandons de vérifier le contenu exact du colis livré avant l'installation.

Le jeu actuel 00481147 remplace les anciennes pièces d'origine 00492680, 00265843, 00265841, 00265273 et 00265272.

À quoi servent les charnières ?

Les charnières créent une liaison mobile entre la porte et la carcasse de l'appareil frigorifique. Elles doivent simultanément supporter le poids de la porte, permettre son mouvement fluide et maintenir la porte dans la bonne position sur tout le pourtour.

Des charnières fonctionnant correctement aident à :

• maintenir la porte à la bonne hauteur,
• assurer une ouverture et une fermeture fluides,
• conserver un jeu uniforme entre la porte et la carcasse de l'appareil,
• permettre l'appui correct du joint magnétique,
• réduire l'affaissement ou le décalage indésirable de la porte,
• garder la porte stable lors de la manipulation des compartiments intérieurs.

Si les charnières sont usées ou déformées, la porte peut être affaissée, difficile à fermer ou ne pas s'appliquer uniformément sur le joint.

Quand faut-il remplacer ?

Le remplacement de l'ensemble peut être nécessaire notamment dans les cas suivants :

• La porte est visiblement affaissée.
• Le jeu supérieur et inférieur autour de la porte n'est pas uniforme.
• La porte frotte contre la carcasse de l'appareil ou le mobilier adjacent lors de l'ouverture.
• Il est nécessaire de soulever la porte pour la fermer.
• La charnière présente un jeu excessif.
• On entend des craquements, des cliquetis ou des grincements lors du mouvement de la porte.
• Une partie de la charnière est fissurée, pliée ou endommagée mécaniquement.
• Le trou de montage ou le pivot de la charnière est usé.
• La porte ne reste pas en position correcte.
• Le joint périphérique n'appuie pas uniformément bien que ne soit pas déformé.
• La charnière d'origine a été endommagée lors d'un changement du sens d'ouverture de la porte.
• Une des anciennes pièces 00492680, 00265843, 00265841, 00265273 ou 00265272 doit être remplacée par l'ensemble actuel.

Un mauvais contact de la porte n'est pas forcément dû uniquement aux charnières. Avant de commander, vérifiez également la fixation de l'appareil, l'alignement du corps, l'état de la porte, les points de montage et le joint périphérique.

Caractéristiques et contenu de l'ensemble

• Numéro de catalogue BSH : 00481147
• Désignation abrégée : 481147
• Fabricant : B/S/H/
• Type de pièce : trousse de réparation de charnières de porte plates
• Affectation : certains réfrigérateurs, congélateurs et appareils combinés
• Nombre de charnières : 2 pièces
• Orientation de la première charnière : gauche en bas / droite en haut
• Orientation de la deuxième charnière : gauche en haut / droite en bas
• Autres pièces indiquées dans l'emballage : 2 vis et 2 capuchons
• Pièces remplacées : 00492680, 00265843, 00265841, 00265273 et 00265272

Le fabricant mentionne dans les données techniques la vis de fixation 00627514 et le goupille de limitation associée 173630. La goupille n'est pas indiquée dans tous les catalogues officiels comme faisant partie de l'ensemble livré.

Les dimensions exactes, la composition des matériaux et la capacité de charge des charnières ne sont pas spécifiquement détaillées dans les informations officielles accessibles au public.

Deux charnières en miroir

L'ensemble ne contient pas deux charnières strictement identiques. Chaque charnière a une orientation définie selon qu'elle se trouve en haut ou en bas et du côté auquel la porte est suspendue.

• Une charnière peut être utilisée en position gauche en bas ou droite en haut.
• La seconde charnière peut être utilisée en position gauche en haut ou droite en bas.

Lors du montage, il est donc nécessaire de distinguer correctement les pièces. Une charnière mal choisie peut ne pas correspondre aux trous de montage ou au sens de fonctionnement de la porte.

La possibilité d'utilisation à gauche comme à droite ne signifie pas une compatibilité universelle avec tous les réfrigérateurs. L'ensemble doit toujours être approuvé pour le E-Nr. spécifique de l'appareil.

Pourquoi est-il conseillé de remplacer les deux charnières ?

La charnière supérieure et la charnière inférieure fonctionnent ensemble et sont sollicitées à chaque ouverture de la porte. Si une charnière est fortement usée, l'autre peut également être fatiguée même si elle ne montre pas encore de dommage visible.

Remplacer les deux charnières simultanément aide à :

• restaurer un guidage uniforme de la porte,
• réduire les jeux différents entre la charnière supérieure et inférieure,
• faciliter le réglage précis de la porte,
• éviter qu'une charnière neuve ne prenne la charge d'une pièce opposée usée,
• réduire la probabilité d'une nouvelle réparation à court terme.

Influence des charnières sur le joint de porte

Le joint magnétique périphérique ne peut fonctionner correctement que si la porte est correctement alignée par rapport à la carcasse de l'appareil.

Des charnières usées ou déformées peuvent provoquer :

• un plus grand jeu dans un coin de la porte,
• une compression inégale du joint,
• des fuites d'air froid,
• une augmentation de la formation de givre ou de condensation,
• un fonctionnement prolongé du système de refroidissement.

Si la porte n'est toujours pas étanche après le remplacement des charnières, vérifiez l'état du joint, la planéité de la porte, l'alignement de l'appareil et d'éventuels dommages aux points de montage.

Il ne s'agit pas d'une charnière pour meuble

La pièce 00481147 est une charnière de la porte de l'appareil frigorifique lui-même. Elle ne peut pas être automatiquement remplacée par une charnière de meuble courante utilisée sur une armoire de cuisine.

Pour les appareils encastrés, d'autres éléments peuvent être utilisés simultanément, par exemple :

• charnières du panneau de meuble,
• rails de liaison coulissants,
• supports pour panneau de meuble fixé,
• équerres de montage et capuchons,
• éléments de fixation de l'appareil dans le meuble.

Ces pièces ont leurs propres numéros de catalogue et ne font pas automatiquement partie de l'ensemble 00481147.

Pièces d'origine remplacées

L'ensemble 00481147 remplace les anciens numéros d'origine suivants :

• 00492680
• 00265843
• 00265841
• 00265273
• 00265272

Un ancien numéro peut figurer dans un schéma de service, sur l'emballage d'origine ou sur un document d'une réparation précédente. L'ensemble actuel peut présenter de légères différences d'apparence ou certains détails de construction par rapport à la version plus ancienne.

Vérification avant commande

Avant de commander, vérifiez la désignation complète de l'appareil sur la plaque signalétique et contrôlez l'affectation cataloguée de l'ensemble.

Comparez notamment :

• la forme des charnières d'origine,
• l'orientation de la charnière supérieure et inférieure,
• le nombre et la position des trous de montage,
• la conception des branches mobiles,
• l'emplacement des pivots et butées,
• le mode de fixation à la porte et à la carcasse de l'appareil,
• l'éventuel ancien numéro de catalogue.

Le numéro estampillé directement sur la pièce métallique n'est pas nécessairement le numéro de commande de l'ensemble complet. Il peut identifier le fabricant du mécanisme ou seulement un élément de construction.

Recommandations pour le montage

Les portes de réfrigérateur ou de congélateur peuvent être lourdes, surtout si elles contiennent des étagères et des denrées. Avant de démonter, videz-les et soutenez-les en toute sécurité.

Lors du remplacement, nous recommandons de :

• débrancher l'appareil du réseau électrique,
• retirer les denrées et les compartiments de porte,
• documenter la position d'origine des deux charnières,
• sécuriser la porte contre la chute,
• desserrer les éléments de fixation progressivement,
• comparer la nouvelle charnière supérieure et inférieure avec les pièces d'origine,
• vérifier les trous de montage dans la porte et la carcasse,
• utiliser des vis et capuchons appropriés,
• serrer les vis de manière uniforme,
• aligner précisément la porte avant le serrage final.

Ne laissez pas la porte pendre pendant le démontage uniquement sur une seule charnière. Cela pourrait déformer la charnière restante ou endommager les points de montage.

Ne modifiez pas les charnières en perçant, meulant ou pliant. Si les trous de montage ne correspondent pas, vérifiez à nouveau la compatibilité.

Contrôle après montage

Après le remplacement, ouvrez et fermez lentement la porte vide plusieurs fois.

Vérifiez :

• le mouvement fluide des deux charnières,
• le jeu uniforme autour de la porte,
• la hauteur correcte de la porte,
• l'appui complet du joint sur tout le pourtour,
• que la porte ne frotte pas contre la carcasse ou le mobilier adjacent,
• le serrage ferme des éléments de fixation,
• la bonne mise en place des capuchons.

Ce n'est qu'après vérification que vous pouvez remettre les denrées dans les compartiments. Répartissez la charge de manière uniforme et vérifiez que la porte reste correctement alignée une fois remplie.

Compatibilité

La pièce 00481147 est destinée à certains réfrigérateurs, congélateurs et appareils combinés selon l'affectation cataloguée précise du fabricant.

Aucun appareil compatible ou gamme de modèles spécifiques n'est listé ici.

Des charnières visuellement similaires peuvent avoir une géométrie différente des branches, un entraxe de trous de montage, un angle de fonctionnement ou une conception de pivot différents.

Des différences peuvent aussi exister entre les indices de production d'un même modèle de base.

La compatibilité doit toujours être vérifiée selon la désignation complète du modèle E-Nr. et l'indice de fabrication indiqué après la barre oblique.

Avertissement avant commande

Avant de commander, vérifiez la compatibilité de l'ensemble selon la désignation complète E-Nr. de votre réfrigérateur ou congélateur. L'indice de fabrication indiqué après la barre oblique est également déterminant.

La pièce 00481147 représente un jeu de réparation d'origine B/S/H/ contenant deux charnières plates en miroir.

Une charnière est destinée à la position gauche en bas ou droite en haut et l'autre à la position gauche en haut ou droite en bas.

Le catalogue officiel indique également dans l'emballage 2 vis de montage et 2 capuchons.

L'ensemble actuel remplace les anciens numéros d'origine 00492680, 00265843, 00265841, 00265273 et 00265272.

Il ne s'agit pas automatiquement de charnières de meuble, de rails coulissants du panneau de meuble ni d'un kit d'installation complet pour appareil encastré.

Ne commandez pas les charnières uniquement d'après une photo, un marquage métallique ou des dimensions approximatives.

La référence décisive est toujours l'affectation cataloguée de la pièce 00481147 au numéro complet de l'appareil indiqué sur sa plaque signalétique.
