00480724 Šuplík násypky k pračce

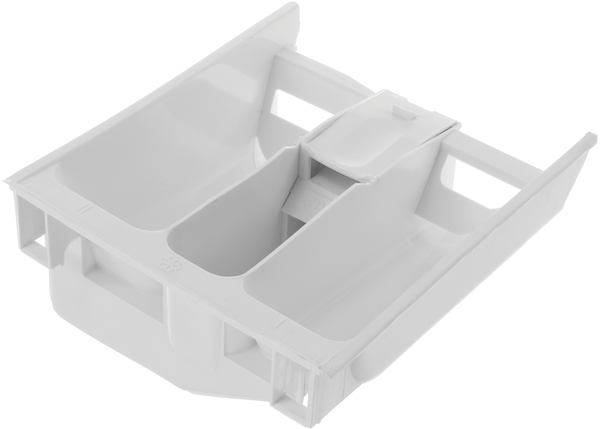

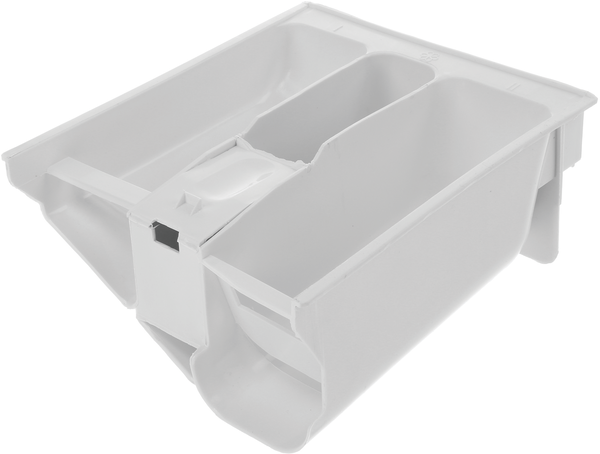

Zásuvka dávkovače pracích prostředků do pračky Bosch Siemens 00480724

Originální zásuvka dávkovače pracích prostředků B/S/H/ 00480724 je bílý plastový náhradní díl určený pro vybrané pračky a kombinované pračky se sušičkou Bosch a Siemens.

Zásuvka se zasouvá do tělesa dávkovače v horní přední části spotřebiče. Obsahuje oddělené prostory pro jednotlivé prací prostředky a během pracího programu umožňuje jejich postupné vyplavení proudem napouštěné vody do prací vany.

Výrobce díl označuje jako dispenser tray nebo Einspülschale. V odborných katalozích se lze setkat také s názvy:

• zásuvka na prací prostředek,
• vnitřní zásuvka dávkovače,
• nádobka na prací prášek,
• dávkovací miska,
• detergent drawer,
• detergent container,
• zásobník pracích prostředků.

Katalogové číslo 00480724 označuje 1 vnitřní zásuvku se třemi hlavními dávkovacími komorami. Podle odborných katalogů se dodává bez pohledového čelního panelu. Původní čelo je zpravidla nutné zachovat a přemístit na novou zásuvku, pokud je nepoškozené a jeho konstrukce to umožňuje.

Případná sifonová vložka aviváže, vložka pro tekutý prací prostředek, barevné označovací prvky nebo jiné vyjímatelné součásti nejsou ve veřejných podkladech jednoznačně potvrzeny jako součást každého dodaného kusu. Před výměnou proto doporučujeme zachovat všechny nepoškozené vložky z původní zásuvky a zkontrolovat skutečný obsah balení.

K čemu zásuvka dávkovače slouží?

Zásuvka umožňuje oddělené dávkování prostředků používaných v různých fázích pracího programu.

Podle konstrukce konkrétní pračky může obsahovat komory označené například:

• I – prostředek pro předpírku,
• II – prostředek pro hlavní praní,
• symbol květiny – aviváž nebo jiný prostředek určený pro závěrečné máchání.

Přesné označení, poloha komor a povolené prostředky se mohou lišit. Vždy se řiďte symboly na původní zásuvce a návodem konkrétního spotřebiče.

Zásuvka pomáhá zejména:

• udržovat jednotlivé prací prostředky oddělené,
• uvolnit prostředek ve správné fázi programu,
• směrovat napouštěnou vodu do příslušné komory,
• omezovat přímý kontakt koncentrovaného prostředku s prádlem,
• umožnit přesnější dávkování prášku, gelu a aviváže,
• usnadnit plnění a pravidelné čištění dávkovacího systému.

Jak dávkovací systém funguje?

Nad zásuvkou se nachází horní část dávkovače s vodními kanálky nebo tryskami. Řídicí elektronika během programu otevírá příslušné napouštěcí ventily a voda proudí do zvolené části zásuvky.

Voda následně:

• smáčí vložený prací prostředek,
• rozpouští prášek nebo odnáší prací gel,
• vyplavuje prostředek ze zásuvky,
• proudí přes spodní část tělesa dávkovače,
• pokračuje hadicí do prací vany a bubnu.

Komora pro aviváž obvykle používá sifonový princip. Jakmile hladina vody dosáhne předepsané úrovně, kapalina je pomocí sifonové vložky odvedena do pračky.

Pokud je sifonová vložka zanesená, chybí nebo není správně nasazená, může aviváž:

• zůstat v zásuvce,
• odtéct příliš brzy,
• být nesprávně naředěná,
• vytékat přepadem do jiné komory.

Tři dávkovací komory

Odborné katalogy popisují díl 00480724 jako zásuvku se třemi oddělenými prostory.

Typické použití jednotlivých komor je:

• Hlavní praní: prací prášek nebo vhodný tekutý prací prostředek podle návodu pračky.
• Předpírka: prací prostředek používaný pouze u programu s aktivovanou předpírkou.
• Aviváž: avivážní prostředek nebo prostředek určený pro závěrečné máchání.

Do zásuvky nevkládejte prostředek pouze podle velikosti komory. Vždy respektujte označení příslušného prostoru.

Nesprávné naplnění může způsobit:

• předčasné uvolnění aviváže,
• nevyužití prostředku při zvoleném programu,
• nadměrnou tvorbu pěny,
• zbytky prášku v zásuvce,
• zhoršený výsledek praní.

Provedení bez čelního panelu

Díl 00480724 představuje vnitřní funkční část zásuvky. Podle odborných katalogů není součástí dodávky vnější pohledové čelo.

Čelní panel:

• je viditelný při zavřené zásuvce,
• obsahuje madlo nebo prostor pro uchopení,
• barevně a tvarově navazuje na ovládací panel pračky,
• může nést symboly, nápisy nebo značkové označení,
• může být k zásuvce připevněn plastovými západkami.

Pokud je původní čelo nepoškozené, obvykle se přemístí na novou vnitřní zásuvku. Přesný postup uvolnění západek se liší podle výrobního provedení.

Čelo neoddělujte hrubou silou. Plastové západky mohou být po letech používání křehké.

Co je součástí dodávky?

Pod katalogovým číslem 00480724 se dodává:

• 1 bílá plastová vnitřní zásuvka dávkovače pracích prostředků se třemi hlavními komorami.

Podle dostupných katalogových údajů není součástí dodávky:

• pohledový čelní panel zásuvky,
• kompletní těleso dávkovače uvnitř pračky,
• horní rozvod vody s tryskami,
• napouštěcí ventily,
• hadice mezi dávkovačem a prací vanou,
• ovládací panel spotřebiče,
• montážní šrouby,
• kompletní pračka.

Dodání sifonové vložky avivážní komory nebo vložky pro tekutý prací prostředek není ve veřejných podkladech spolehlivě potvrzeno. Tyto součásti proto před likvidací původní zásuvky vždy zkontrolujte a případně zachovejte.

Rozdíl mezi zásuvkou a tělesem dávkovače

Zásuvka 00480724 není kompletní dávkovací systém.

Výsuvná zásuvka:

• obsahuje jednotlivé komory,
• uživatel ji plní pracími prostředky,
• lze ji vyjmout pro čištění,
• pohybuje se ve vodicích plochách tělesa dávkovače.

Pevné těleso dávkovače:

• je namontováno uvnitř pračky,
• obsahuje vodní kanálky a trysky,
• je připojeno k napouštěcím ventilům,
• odvádí vodu a prostředek hadicí do prací vany,
• má samostatné katalogové číslo.

Pokud voda vytéká ze spoje hadice, prasklého pevného tělesa nebo napouštěcího ventilu, samotná výměna výsuvné zásuvky závadu nevyřeší.

Kdy může být potřeba výměna?

Výměna zásuvky může být potřebná zejména tehdy, když:

• je některá komora prasklá,
• je poškozené nebo netěsné dno,
• je odlomená vodicí hrana,
• zásuvka v dávkovači nedrží rovně,
• se při vysouvání zadrhává nebo naklání,
• ji nelze úplně zavřít,
• je plast deformovaný působením vysoké teploty,
• jsou poškozené západky čelního panelu,
• je odlomená část sifonové komory,
• se kolem praskliny hromadí prací prostředek,
• zásuvka propouští vodu do prostoru předního panelu,
• je povrch silně zanesený a nelze jej bezpečně vyčistit,
• došlo k poškození nevhodným chemickým prostředkem,
• je původní zásuvka ztracená.

Drobné povrchové zabarvení nemusí mít vliv na funkci. Výměna je vhodná především při prasknutí, deformaci nebo poškození vodicích a dávkovacích částí.

Možné projevy poškozené nebo zanesené zásuvky

Problém s dávkovačem se může projevovat například:

• zbytky pracího prášku po skončení programu,
• aviváží, která zůstane v komoře,
• předčasným odtokem aviváže,
• vodou vytékající z přední části dávkovače,
• zásuvkou, kterou nelze úplně zasunout,
• obtížným nebo nerovnoměrným vysouváním,
• praskáním při manipulaci,
• zatékáním mezi jednotlivými komorami,
• silným zápachem, plísní nebo slizkými usazeninami,
• pracími prostředky ulpívajícími v rozích zásuvky.

Tyto projevy nemusí být vždy způsobeny samotnou zásuvkou. Příčinou mohou být také zanesené horní trysky, nízký tlak vody, vadný napouštěcí ventil, ucpaná odtoková hadice dávkovače nebo nesprávné dávkování pracího prostředku.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00480724
• Zkrácené označení: 480724
• Typ dílu: vnitřní zásuvka dávkovače pracích prostředků
• Další označení: dispenser tray, detergent drawer nebo Einspülschale
• Určení: vybrané pračky a kombinované pračky se sušičkou
• Počet hlavních komor: 3
• Materiál: technický plast
• Barva: bílá
• Délka: přibližně 198 mm
• Šířka: přibližně 175 mm
• Výška: přibližně 80 mm
• Hmotnost: přibližně 220 g
• Pohledové čelo: není součástí podle odborných katalogů
• Obsah balení: 1 zásuvka
• Starší nahrazované číslo: nebylo ve spolehlivých veřejných podkladech potvrzeno

Rozměry jsou orientační. Délka a šířka mohou být v jednotlivých katalozích uvedeny v opačném pořadí podle polohy dílu při měření.

Provedení a rozměry

Odborné katalogy uvádějí rozměry přibližně:

• Délka: 198 mm
• Šířka: 175 mm
• Výška: 80 mm
• Hmotnost: 220 g

O kompatibilitě nerozhodují pouze celkové rozměry. Důležité jsou také:

• tvar jednotlivých komor,
• profil bočních vodicích hran,
• poloha dorazů,
• provedení zadní části zásuvky,
• tvar sifonové komory,
• umístění západek čelního panelu,
• výška a sklon horních přepážek,
• katalogové přiřazení podle úplného E-Nr. spotřebiče.

Podobně velká zásuvka nemusí správně zapadnout do tělesa dávkovače ani spolupracovat s jeho vodními tryskami.

Starší a výrobní označení

Aktuální objednací číslo je:

• 00480724

V některých katalozích se používá zkrácený zápis:

• 480724

Na plastovém výlisku se může nacházet také interní výrobní označení, například číslo formy nebo materiálové číslo. Takové číslo nemusí být katalogovým číslem náhradního dílu.

Ve veřejných oficiálních podkladech nebylo spolehlivě potvrzeno starší katalogové číslo, které by díl 00480724 nahrazoval.

Kontrola před objednáním

Před objednáním zkontrolujte:

• úplné E-Nr. pračky nebo pračky se sušičkou,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00480724,
• tvar původní zásuvky,
• počet a polohu jednotlivých komor,
• rozměry původního dílu,
• provedení bočních vodicích hran,
• tvar západek čelního panelu,
• zda je původní čelo nepoškozené,
• zda potřebujete pouze zásuvku, nebo kompletní těleso dávkovače.

Neobjednávejte pouze podle bílé barvy a tří komor. Řada zásuvek B/S/H/ má podobný vzhled, ale liší se délkou, výškou, vodicími hranami a polohou vodních kanálků.

Kontrola původního čelního panelu

Protože se zásuvka dodává bez pohledového čela, před objednáním zkontrolujte jeho stav.

Zaměřte se zejména na:

• plastové upevňovací západky,
• madlo nebo prostor pro uchopení,
• praskliny v rozích,
• deformaci plastu,
• pevnost spojení s původní zásuvkou,
• stav potištěných symbolů.

Pokud je čelo prasklé nebo má odlomené západky, může být nutné objednat také odpovídající přední panel. Ten se může lišit barvou a grafikou podle značky a modelového provedení.

Kontrola vyjímatelných vložek

Před likvidací původní zásuvky vyjměte a zkontrolujte všechny samostatné vložky.

Může jít například o:

• sifon avivážní komory,
• krytku sifonu,
• vložku pro tekutý prací prostředek,
• omezovač maximální hladiny,
• barevnou nebo potištěnou označovací vložku.

Jednotlivé spotřebiče nemusejí obsahovat všechny uvedené části.

Poškozený sifon nebo chybějící vložku nepřenášejte do nové zásuvky. Před montáží ověřte odpovídající samostatné katalogové číslo.

Vyjmutí zásuvky z pračky

Vyjmutí zásuvky je obvykle běžný úkon prováděný při čištění.

Obecný postup:

• vypněte pračku,
• vytáhněte síťovou vidlici ze zásuvky,
• vysuňte dávkovací zásuvku až na doraz,
• vyhledejte uvolňovací pojistku nebo pružný jazýček,
• stiskněte jej podle návodu spotřebiče,
• zásuvku vytáhněte rovně směrem ven,
• zabraňte vylití zbytků pracích prostředků.

Uvolňovací pojistka bývá často umístěna v prostoru avivážní komory, přesná poloha se však může lišit.

Pokud zásuvku nelze vyjmout přiměřenou silou, nepáčte ji šroubovákem. Nejprve odstraňte usazeniny a ověřte správný postup v návodu.

Demontáž čelního panelu

Přesný způsob připojení čela závisí na konkrétním spotřebiči.

Obecně postupujte následovně:

• položte vyjmutou zásuvku na měkkou čistou podložku,
• prohlédněte zadní stranu čelního panelu,
• vyhledejte všechny plastové západky,
• uvolňujte je postupně a rovnoměrně,
• neohýbejte čelo pouze v jednom bodě,
• nepoužívejte nadměrnou sílu,
• zapamatujte si orientaci a pořadí nasazení.

Pro uvolnění může být vhodný plastový montážní nástroj. Ostrý kovový šroubovák může čelo poškrábat nebo odlomit západku.

Montáž čela na novou zásuvku

Před montáží porovnejte nový a původní díl.

Zkontrolujte:

• shodné polohy západek,
• stejný profil přední části,
• správnou orientaci čela,
• čistotu spojovacích drážek,
• neporušenost všech plastových držáků.

Čelo nasaďte ve směru určeném jeho konstrukcí a přitlačujte rovnoměrně, dokud všechny západky nezapadnou.

Po sestavení:

• zkontrolujte rovnoměrnou spáru,
• mírným tahem ověřte pevnost spojení,
• ověřte, že čelo není nakloněné,
• zkontrolujte volný pohyb celé zásuvky.

Pokud čelo nelze nacvaknout bez úprav, ověřte kompatibilitu. Západky nebrousíte ani neodřezávejte.

Montáž vyjímatelných vložek

Po přemístění čela vložte všechny potřebné dávkovací prvky do správných komor.

Zvláštní pozornost věnujte sifonové vložce aviváže:

• musí být čistá,
• musí být nasazená až na doraz,
• nesmí být prasklá,
• otvory nesmějí být ucpané,
• nesmí být zaměněna s vložkou jiné komory.

Nesprávně nasazený sifon může způsobit, že aviváž zůstane po skončení programu v zásuvce.

Nasazení zásuvky do spotřebiče

Obecný postup:

• očistěte vodicí plochy pevného tělesa dávkovače,
• nastavte zásuvku rovně proti otvoru,
• zasouvejte ji bez bočního naklánění,
• překonejte konstrukční doraz pouze přiměřeným tlakem,
• zasuňte ji až do zavřené polohy,
• několikrát ji prázdnou vysuňte a zasuňte.

Zásuvka se musí pohybovat plynule a její čelo musí v zavřené poloze správně navazovat na okolní ovládací panel.

Kontrola po výměně

Po sestavení proveďte krátkou kontrolu bez prádla.

Zkontrolujte:

• plynulé otevírání a zavírání,
• úplné zasunutí zásuvky,
• pevné uchycení čelního panelu,
• správnou polohu všech vložek,
• nepřítomnost prasklin a mezer,
• zda voda při krátkém programu nevytéká z přední části dávkovače,
• zda je příslušná komora správně proplachována.

Při první zkoušce nevkládejte velké množství pracího prostředku. Nejdříve ověřte správné proudění čisté vody.

Pravidelné čištění zásuvky

Zásuvku pravidelně vyjímejte a čistěte. Prací prostředky, aviváž a vlhkost mohou postupně vytvářet lepkavé usazeniny.

Doporučený postup:

• vyjměte zásuvku podle návodu spotřebiče,
• odstraňte vyjímatelné vložky,
• opláchněte jednotlivé komory vlažnou vodou,
• použijte měkký kartáček nebo houbičku,
• vyčistěte rohy, přepážky a přepadové kanálky,
• důkladně propláchněte sifon aviváže,
• odstraňte zbytky pracího prostředku z vodicích hran,
• všechny části opláchněte čistou vodou,
• znovu je správně sestavte.

Současně otřete přístupnou část pevného tělesa dávkovače. Do elektrických nebo nepřístupných vnitřních částí pračky však nestříkejte vodu.

Vhodná teplota vody

Pro běžné čištění používejte vlažnou vodu.

Nepoužívejte:

• vroucí vodu,
• velmi horkou vodu,
• parní čistič,
• horkovzdušnou pistoli,
• sušení na rozpáleném radiátoru.

Vysoká teplota může zásuvku deformovat. I malá změna tvaru může způsobit zadrhávání nebo nesprávné vedení vody mezi komorami.

Mytí v automatické myčce

Ve veřejném produktovém popisu dílu není potvrzena vhodnost pro automatickou myčku nádobí.

Doporučeno je proto šetrné ruční mytí.

Vysoká teplota, agresivní mycí prostředek a intenzivní sušení v myčce mohou:

• deformovat plast,
• oslabit západky,
• poškodit potištěné značky,
• změnit tvar vodicích hran,
• zhoršit funkci sifonové vložky.

Nevhodné čisticí prostředky

Nepoužívejte:

• ocelovou drátěnku,
• hrubé abrazivní houbičky,
• čisticí písek,
• aceton a silná rozpouštědla,
• technický benzín,
• čistič trouby,
• silně koncentrované chlorové prostředky,
• kovové škrabky,
• ostrý nůž k odstraňování usazenin.

Agresivní prostředky mohou způsobit zmatnění, prasknutí, deformaci nebo oslabení plastu.

Plíseň a zápach v dávkovači

Vlhkost a zbytky pracích prostředků mohou vytvářet podmínky pro vznik plísně a zápachu.

Pro omezení problému:

• pravidelně čistěte zásuvku i pevné těleso dávkovače,
• dodržujte doporučené dávkování prostředku,
• po skončení praní nechte zásuvku mírně pootevřenou,
• odstraňte rozlitou aviváž nebo gel,
• udržujte čistou sifonovou vložku,
• pravidelně používejte vhodný program údržby pračky.

Pokud zápach přetrvává, může být nutné vyčistit také manžetu dveří, filtr čerpadla, prací vanu a odtokový systém.

Pokud v zásuvce zůstává prací prášek

Možné příčiny zahrnují:

• vlhkou zásuvku před nasypáním prášku,
• příliš velkou dávku prostředku,
• hrudkovitý nebo navlhlý prášek,
• zanesené horní vodní trysky,
• nízký tlak přiváděné vody,
• částečně uzavřený přívodní kohout,
• zanesené sítko napouštěcího ventilu,
• vadný napouštěcí ventil,
• nesprávně zasunutou zásuvku,
• použití prostředku v nesprávné komoře.

Nová zásuvka nevyřeší problém způsobený nedostatečným přívodem vody nebo zanesenými tryskami.

Pokud v komoře zůstává aviváž

Zkontrolujte:

• čistotu sifonové vložky,
• její úplné nasazení,
• průchodnost otvorů a kanálků,
• zda aviváž nepřesahuje značku maximální hladiny,
• zda není příliš hustá,
• zda je používána správná komora,
• zda do komory při máchání proudí voda.

Silně koncentrovanou aviváž používejte pouze podle pokynů jejího výrobce a návodu pračky.

Pokud voda vytéká z přední části zásuvky

Příčinou může být:

• ucpaný odtok z tělesa dávkovače,
• silné usazeniny v horních tryskách,
• příliš vysoký tlak nebo nesprávné rozdělení vody,
• nadměrná tvorba pěny,
• přeplněná komora,
• nesprávně zasunutá zásuvka,
• prasklá nebo deformovaná zásuvka,
• nakloněná pračka,
• ucpaná hadice mezi dávkovačem a prací vanou.

Při úniku vody pračku vypněte, odpojte od elektrické sítě a uzavřete přívod vody. Pokud příčina není zjevná, svěřte kontrolu odbornému servisu.

Správné dávkování pracích prostředků

Nadměrné dávkování nezlepšuje výsledek praní a může způsobit:

• usazeniny v zásuvce a hadicích,
• nadměrnou tvorbu pěny,
• horší máchání prádla,
• zápach uvnitř pračky,
• zanášení sifonové vložky,
• únik pěny nebo vody z dávkovače.

Množství prostředku přizpůsobte:

• množství prádla,
• stupni znečištění,
• tvrdosti vody,
• koncentraci výrobku,
• doporučení výrobce pracího prostředku,
• pokynům v návodu pračky.

Tekutý prací prostředek

Některé zásuvky používají pro tekutý prostředek samostatnou vložku nebo sklopnou přepážku. Ta omezuje předčasný odtok tekutiny.

Pokud spotřebič takovou vložku používá:

• nasaďte ji do správné polohy,
• dodržujte značku maximální hladiny,
• nepoužívejte ji pro prací prášek v poloze určené pro gel,
• po použití ji pravidelně oplachujte.

Pokud vložka není součástí nového dílu, přemístěte pouze nepoškozený a kompatibilní původní kus.

Oprava prasklé zásuvky

Prasklou zásuvku není vhodné dlouhodobě opravovat běžným lepidlem, tavnou pistolí nebo silikonovým tmelem.

Taková oprava může selhat, protože:

• plast je opakovaně vystaven vodě a prací chemii,
• zásuvka je mechanicky namáhána při každém vysunutí,
• lepidlo může změnit rozměr vodicí plochy,
• opravené místo může zachytávat usazeniny,
• část lepidla se může uvolnit do dávkovacího systému,
• prasklina se může pod zatížením dále šířit.

Pokud je poškozené dno, přepážka, vodicí hrana nebo upevnění čela, doporučuje se výměna celé zásuvky.

Jak prodloužit životnost zásuvky?

• nevysouvejte zásuvku prudkým trhnutím,
• před vyjmutím vždy stiskněte uvolňovací pojistku,
• nepřetěžujte komory nadměrným množstvím prostředku,
• pravidelně odstraňujte usazeniny,
• nenechávejte prací gel a aviváž dlouhodobě zaschnout,
• nepoužívejte vroucí vodu ani agresivní chemikálie,
• nepokládejte na vysunutou zásuvku těžké předměty,
• nepoužívejte ji jako opěrný bod,
• čelo přemisťujte opatrně, aby se neodlomily západky,
• při zadrhávání nejprve zjistěte příčinu.

Související díly

Zásuvka spolupracuje s dalšími částmi dávkovacího a napouštěcího systému:

• Pohledové čelo zásuvky: umožňuje uchopení a navazuje na ovládací panel.
• Sifon avivážní komory: zajišťuje odvod aviváže při závěrečném máchání.
• Vložka pro tekutý prací prostředek: omezuje předčasný odtok gelu.
• Pevné těleso dávkovače: vede vodu přes jednotlivé komory.
• Horní kryt s tryskami: rozděluje napouštěnou vodu.
• Napouštěcí ventil: řídí přívod vody do dávkovače.
• Hadice dávkovače: odvádí vodu a prostředky do prací vany.
• Řídicí elektronika: volí správný ventil a okamžik napouštění.

Výměna zásuvky nevyřeší závadu vadného ventilu, prasklého pevného tělesa nebo ucpané spojovací hadice.

Kompatibilita a značky

Zásuvka dávkovače 00480724 se podle dostupných katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Constructa
• Balay

U dalších regionálních značek se mohou vyskytovat podobné konstrukce, kompatibilitu však nelze předpokládat bez přesného katalogového přiřazení.

Kompatibilita a modelové řady

Díl se vyskytuje zejména u vybraných praček a kombinovaných praček se sušičkou následujících základních řad:

• Bosch WAA
• Bosch WAG
• Bosch WFB
• Bosch WFD
• Bosch WVD
• Bosch WVG
• Bosch WVT
• Siemens WD
• Siemens WM
• Siemens WXB
• Constructa CWF
• Balay 3TW

Jde především o vybrané starší konstrukční generace předem plněných praček a kombinovaných praček se sušičkou.

Výčet obsahuje pouze základní modelové rodiny. Neznamená, že je díl kompatibilní se všemi spotřebiči dané řady.

V rámci stejné modelové rodiny mohou být použity:

• zásuvky odlišných rozměrů,
• jiné rozložení komor,
• odlišné sifonové vložky,
• jiné uchycení čelního panelu,
• různé vodicí drážky,
• odlišná tělesa dávkovače podle výrobního indexu.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00480724,
• rozměry a tvar původní zásuvky,
• provedení čelního panelu,
• polohu vodicích hran a dorazů,
• počet a uspořádání komor.

Díl není univerzální zásuvkou pro všechny pračky Bosch a Siemens. Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 00480724 označuje 1 originální bílou vnitřní zásuvku dávkovače pracích prostředků B/S/H/ se třemi hlavními komorami.

Nejedná se o kompletní dávkovací těleso uvnitř pračky, napouštěcí ventil, spojovací hadici, ovládací panel ani kompletní pračku.

Podle odborných katalogů se zásuvka dodává bez pohledového čelního panelu. Původní čelo je nutné zachovat nebo samostatně objednat.

Dodání sifonové vložky aviváže nebo vložky pro tekutý prostředek není ve veřejných podkladech jednoznačně potvrzeno. Před likvidací starého dílu zachovejte všechny potřebné nepoškozené vložky.

Orientační rozměry jsou přibližně 198 × 175 × 80 mm a hmotnost přibližně 220 g.

Ve spolehlivých veřejných podkladech nebylo potvrzeno starší katalogové číslo nahrazované dílem 00480724.

Zásuvku myjte šetrně ručně ve vlažné vodě. Nevystavujte ji vroucí vodě, parnímu čističi, agresivním rozpouštědlům ani vysoké teplotě.

Před vyjmutím, montáží nebo čištěním vypněte pračku a odpojte ji od elektrické sítě.

Při úniku vody spotřebič dále nepoužívejte, uzavřete přívod vody a zjistěte příčinu. Voda může pocházet také z pevného tělesa dávkovače, ventilu nebo spojovací hadice.

Pokud nový díl nelze bez úprav zasunout nebo na něj nelze připevnit původní čelo, ověřte kompatibilitu podle úplného E-Nr. Zásuvku neupravujte řezáním, broušením, vrtáním ani zahříváním.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
