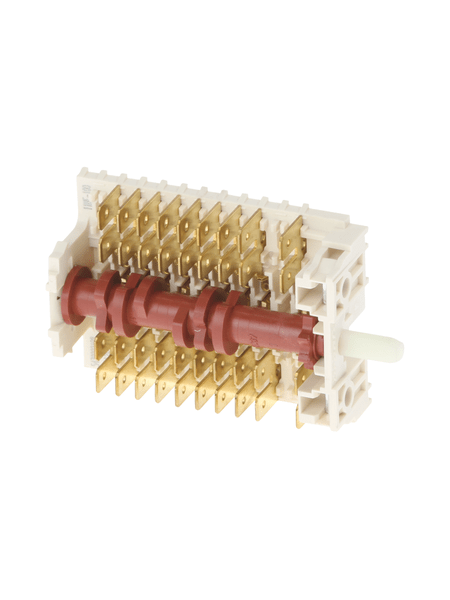

Přepínač funkcí trouby Bosch Siemens Balay 8 poloh 00423871

Originální přepínač funkcí B/S/H/ 00423871 je určen pro vybrané trouby a sporáky Bosch, Siemens a Balay podle přesného modelového označení spotřebiče. Otočný elektrický přepínač umožňuje volit jednotlivé provozní funkce trouby a podle zvolené polohy přepíná příslušné části elektrického obvodu.

K čemu slouží a kdy je potřeba výměna?

Přepínač funkcí převádí polohu ovládacího knoflíku na konkrétní nastavení trouby. Umožňuje uživateli zvolit požadovaný provozní režim podle vybavení daného spotřebiče.

Výměna může být vhodná zejména tehdy, pokud některé polohy nelze správně zvolit, přepínač se mechanicky poškozuje nebo byla diagnostikou potvrzena závada jeho elektrických kontaktů. Podobné projevy však mohou souviset také s jinou částí ovládacího nebo elektrického obvodu trouby.

Vlastnosti

• Originální náhradní díl B/S/H/
• přepínač funkcí trouby,
• 8polohové provedení,
• otočné mechanické ovládání,
• určený pro vybrané trouby a sporáky,
• použití u vybraných spotřebičů Bosch, Siemens a Balay,
• katalogové číslo 00423871,
• dodává se jako samostatný elektrický přepínač.

Provedení a rozměry

Díl je proveden jako 8polohový otočný elektrický přepínač funkcí s kontakty pro připojení kabeláže spotřebiče. Na ovládací hřídel přepínače se nasazuje odpovídající ovládací knoflík trouby.

Přesné rozměry a elektrické parametry originálního dílu nebyly v ověřených zdrojích uvedeny dostatečně jednoznačně. Při porovnání s původním přepínačem proto vycházejte především z katalogového čísla, provedení hřídele, uspořádání kontaktů a kompatibility podle E-Nr spotřebiče.

Související díly

Přepínač funkcí spolupracuje s ovládacím knoflíkem, kabeláží a jednotlivými elektrickými částmi trouby, které jsou aktivovány podle zvoleného provozního režimu.

Při diagnostice závady je vhodné zkontrolovat také stav připojovacích vodičů, konektorů a ovládacího knoflíku. Konkrétní zapojení se liší podle modelu a výrobního provedení spotřebiče.

Doporučení k používání a údržbě

Ovládacím knoflíkem otáčejte bez použití nadměrné síly. Pokud se přepínač zasekává nebo některou polohu nelze správně nastavit, nepokoušejte se mechanismus přetáčet násilím.

Při výměně doporučujeme před odpojením původního přepínače zaznamenat přesné rozmístění vodičů a nové zapojení provést shodně podle dokumentace konkrétního spotřebiče.

Kompatibilita a značky

Přepínač 00423871 se podle ověřených katalogových přiřazení používá u vybraných trub a sporáků značek Bosch, Siemens a Balay.

Přesnou kompatibilitu vždy ověřte podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem. Podobně vypadající přepínače mohou mít rozdílný počet poloh, vnitřní zapojení nebo uspořádání elektrických kontaktů.

Upozornění

Katalogové číslo 00423871 označuje 8polohový přepínač funkcí trouby. Nejedná se o samotný vnější ovládací knoflík.

Před objednáním neporovnávejte díl pouze podle vzhledu nebo počtu poloh. Ověřte katalogové číslo původního přepínače a kompatibilitu podle úplného E-Nr trouby nebo sporáku.

Jedná se o elektrickou součást připojenou k síťovým obvodům spotřebiče. Před montáží troubu vždy odpojte od elektrické sítě. Výměnu a správné zapojení vodičů doporučujeme svěřit kvalifikovanému servisnímu technikovi.
