Capteur de température PTC PT500 pour four

Ce capteur de température PTC PT500 pour four est une pièce de rechange d'origine B/S/H/ portant le code 00423842. Il est destiné à certains fours et cuisinières selon l'affectation précise du constructeur dans le catalogue et la désignation complète du modèle E-Nr.

Le capteur mesure la température à l'intérieur de la cavité de cuisson et transmet le signal électrique correspondant à l'électronique de commande de l'appareil. L'électronique, en fonction de la valeur mesurée, commande la mise en marche et l'arrêt des éléments chauffants et maintient la température correspondant au programme sélectionné.

Le fabricant désigne cette pièce comme capteur PTC PT500 complet. L'ensemble comprend une sonde métallique de température, la partie de montage et le câble de raccordement terminé par un connecteur électrique adapté.

La référence actuelle 00423842 remplace les anciennes références d'origine 10007647, 00428065 et 00420838.

Le conditionnement contient 1 capteur de température complet. L'électronique de commande, le thermostat, les éléments chauffants, les vis de montage et d'autres pièces du four listées séparément ne sont pas automatiquement inclus.

À quoi sert-il et quand son remplacement peut-il être nécessaire ?

Le capteur de température fait partie du système de régulation du four. Sa valeur électrique varie selon la température actuelle et l'électronique de commande utilise cette donnée pour évaluer l'état de fonctionnement de la cavité de cuisson.

Un capteur fonctionnel aide à :

• surveiller la température à l'intérieur de la cavité de cuisson,
• maintenir la température de fonctionnement réglée,
• commander les cycles d'enclenchement des éléments chauffants,
• évaluer le déroulement du chauffage et du refroidissement,
• protéger l'appareil en cas de détection d'une valeur de température anormale,
• fournir à l'électronique de commande les données nécessaires pour les différents programmes.

Le remplacement peut être nécessaire principalement lorsque un diagnostic professionnel confirme une défaillance du capteur ou de sa connectique. Les symptômes possibles d'une panne peuvent inclure :

• Le four n'atteint pas la température réglée.
• La température est nettement plus élevée ou plus basse que la valeur réglée.
• Le chauffage s'arrête prématurément.
• Les éléments chauffants restent activés anormalement longtemps.
• La température fluctue fortement pendant la cuisson.
• L'appareil affiche un message d'erreur lié au circuit de température.
• Le four s'éteint après le démarrage d'un programme ou passe en état de panne.
• Le câble de connexion du capteur est coupé, pincé ou thermiquement endommagé.
• Le connecteur est desserré, oxydé ou mécaniquement endommagé.
• La sonde métallique est pliée ou autrement déformée.
• Une ancienne pièce 10007647, 00428065 ou 00420838 doit être remplacée par le capteur actuel 00423842.

Les symptômes indiqués ne confirment pas à eux seuls une défaillance du capteur de température. Un comportement similaire peut aussi être causé par un élément chauffant défectueux, un relais, un module de commande, le câblage, un thermostat de sécurité, un ventilateur de refroidissement ou un réglage incorrect de l'appareil.

Caractéristiques et avantages

Cette pièce de rechange d'origine B/S/H/ est conçue pour le système de mesure et de régulation approprié des fours sélectionnés. Pour un appareil compatible selon le catalogue :

• il mesure la température dans la cavité de cuisson,
• fonctionne comme capteur de température PTC de type PT500,
• transmet la valeur de température à l'électronique de commande,
• comprend une sonde métallique et un câble de raccordement,
• correspond aux points de montage prévus de l'appareil,
• dispose d'un connecteur adapté au câblage électrique correspondant,
• remplace plusieurs versions d'origine antérieures,
• est livré comme 1 capteur de température complet.

Conception, dimensions et contenu de l'emballage

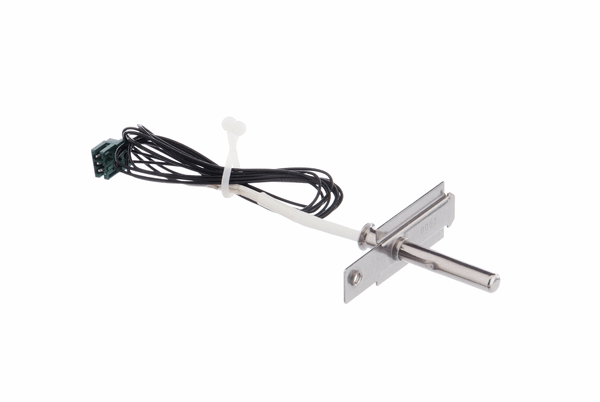

La pièce 00423842 peut être désignée comme capteur de température de four, sonde de température, capteur PTC, capteur PT500, Temperaturfühler ou oven temperature sensor.

• Numéro de catalogue BSH : 00423842
• Désignation abrégée : 423842
• Fabricant : B/S/H/
• Type de pièce : capteur de la cavité de cuisson
• Principe : PTC
• Désignation constructeur : PT500 KOMPL.
• Largeur de la partie de montage : environ 58 mm
• Profondeur de la partie de montage : environ 33 mm
• Diamètre de la sonde : environ 6 mm
• Pièces remplacées : 10007647, 00428065 et 00420838
• Contenu de l'emballage : 1 capteur complet avec câble de raccordement

Les dimensions proviennent de catalogues professionnels et sont indicatives. Les données publiques officielles ne confirment pas de manière définitive la longueur totale de la sonde, la longueur du câble ni la composition matérielle complète des différentes parties.

Pour la compatibilité, le diamètre de la sonde métallique n'est pas le seul élément décisif. La caractéristique électrique, la longueur et la position de la partie de montage, la forme du connecteur et l'interprétation logicielle par l'électronique de commande sont également importantes.

Que signifie capteur PTC PT500 ?

PTC est un capteur résistif dépendant de la température dont la résistance électrique varie avec l'augmentation de la température. L'électronique de commande évalue cette variation et la convertit en information sur la température de la cavité de cuisson.

La désignation PT500 définit la caractéristique spécifique de l'élément de mesure. Le capteur ne peut donc pas être remplacé par n'importe quelle sonde de température ayant la même forme ou le même connecteur.

Un capteur inadapté peut fournir des valeurs incorrectes à l'électronique de commande, même s'il peut être monté mécaniquement. Le résultat peut être une régulation incorrecte, un message d'erreur ou une surchauffe dangereuse de l'appareil.

Emplacement dans le four

La partie de détection métallique est généralement placée à l'intérieur de la cavité de cuisson pour réagir à sa température. La partie de montage fixe la sonde sur la paroi du four et le câble de raccordement passe derrière la paroi intérieure de l'appareil jusqu'au connecteur électrique.

L'emplacement exact peut varier selon la conception du four. Lors d'une vérification, il convient de contrôler :

• la position de la sonde dans la cavité de cuisson,
• le mode de fixation de la bride de montage,
• le passage du câble derrière l'isolation ou le couvercle,
• la position du connecteur,
• la protection du câble contre le contact avec des pièces chaudes ou mobiles.

Après montage, le câble doit suivre le même chemin sécurisé que l'ancien. Il ne doit pas être pincé entre des tôles ni posé directement sur un élément chauffant.

Pièces d'origine remplacées

Selon les catalogues officiels, le capteur de température actuel 00423842 remplace les références d'origine suivantes :

• 10007647
• 00428065
• 00420838

Une ancienne référence peut figurer dans un schéma de service, sur l'emballage d'origine, sur un document de réparation ou dans la documentation historique de l'appareil.

Le nouveau capteur peut différer de la version d'origine par certains détails de construction, la longueur des sections de câble ou l'apparence du connecteur. L'élément décisif est la confirmation officielle de remplacement pour le E-Nr. complet de l'appareil concerné.

Ce n'est pas un thermostat mécanique

La pièce 00423842 est un capteur résistif évalué électroniquement. Ce n'est pas un thermostat mécanique avec un axe rotatif, des contacts et une capillaire.

Un thermostat mécanique peut commuter directement un circuit électrique selon la température réglée. Le capteur PTC, en revanche, transmet une valeur de mesure à l'électronique de commande, qui décide ensuite de la gestion du chauffage.

Ces deux pièces ne sont pas interchangeables, même si elles peuvent être classées dans la même catégorie générale d'éléments de température dans les catalogues de vente.

Ce n'est pas un fusible thermique

Le capteur de température ne doit pas être confondu avec un fusible thermique ou un limiteur de température de sécurité.

Un fusible thermique ou un limiteur :

• a une fonction électrique différente,
• peut interrompre l'alimentation en cas de dépassement d'une certaine température,
• est généralement placé dans une autre partie de l'appareil,
• a son propre numéro de catalogue et des paramètres électriques spécifiques.

La défaillance d'un élément de sécurité peut provoquer des symptômes similaires à une panne du capteur de température, par exemple l'arrêt complet du chauffage.

Diagnostic avant commande

Avant de remplacer le capteur, il est conseillé de vérifier professionnellement l'ensemble du circuit de température.

La vérification peut inclure :

• l'inspection de la sonde métallique et du support de montage,
• le contrôle du câble de raccordement sur toute la longueur accessible,
• la vérification du connecteur et des contacts,
• la mesure de la valeur électrique du capteur selon la documentation de service,
• la vérification de la variation de valeur lors d'un changement de température,
• le contrôle de la connexion du câble au module de commande,
• la vérification des éléments chauffants et des relais de commande,
• la comparaison de la température réelle du four avec la valeur évaluée par l'appareil.

Les valeurs attendues précises à chaque température doivent être prises dans la documentation de service de l'appareil concerné. On ne peut pas utiliser une valeur universelle d'un autre type de capteur.

Contrôle avant commande

Avant de commander, vérifiez la désignation complète du modèle du four et comparez le capteur d'origine avec l'image produit disponible.

Contrôlez notamment :

• la désignation complète E-Nr.,
• l'indice de production indiqué après la barre oblique,
• le numéro de catalogue de la pièce d'origine,
• la forme de la bride de montage,
• le nombre et la position des trous de fixation,
• le diamètre et la longueur de la sonde métallique,
• le type de connecteur électrique,
• la longueur et le cheminement du câble de raccordement.

Le numéro imprimé sur le connecteur ou le câble n'est pas nécessairement le numéro de commande du capteur complet. Il peut désigner uniquement le fabricant du connecteur, l'assemblage de câbles ou une pièce interne de construction.

Recommandations pour le remplacement

Le remplacement du capteur de température nécessite une intervention à l'intérieur d'un appareil électrique et doit être réalisé par une personne compétente et qualifiée.

Avant de commencer la réparation, le four doit être déconnecté de l'alimentation électrique sur tous les pôles. L'arrêt par l'interrupteur de commande n'est pas suffisant.

Lors d'un remplacement professionnel, il est conseillé de :

• laisser l'appareil refroidir complètement,
• documenter la position d'origine de la sonde et du câble,
• desserer les éléments de montage sans déformer la paroi intérieure,
• débrancher le connecteur par son corps et non en tirant sur les conducteurs,
• vérifier l'état des contacts électriques,
• faire passer le nouveau câble par le même chemin que l'ancien,
• éviter le contact du câble avec les éléments chauffants et les arêtes vives,
• fixer la sonde droit et sans contraintes mécaniques,
• vérifier les capots de protection et l'isolation thermique.

Ne pliez pas, ne raccourcissez pas et n'altérez pas la sonde. N'allongez pas le câble de raccordement avec des bornes ordinaires ou des conducteurs non vérifiés pour la température et la charge électrique concernées.

Contrôle après montage

Après le remplacement, un contrôle de la sécurité électrique et du fonctionnement de l'appareil doit être effectué.

Le contrôle peut inclure :

• la vérification du bon branchement du connecteur,
• le contrôle du cheminement sécurisé du câble,
• la vérification de la fixation de la sonde,
• le démarrage d'un essai de chauffage,
• la surveillance de l'augmentation et de la stabilisation de la température,
• la vérification d'éventuels messages d'erreur,
• la vérification de l'arrêt et du redémarrage des éléments chauffants,
• la comparaison du comportement en service avec les instructions du constructeur.

Si le problème initial persiste après le remplacement, n'utilisez plus l'appareil. Il est nécessaire de vérifier le module de commande, le câblage et les autres éléments du système de régulation.

Compatibilité

La pièce 00423842 est destinée à certains fours et cuisinières selon l'affectation précise du constructeur dans le catalogue.

Aucun appareil ou gamme de modèles compatibles spécifiques n'est listé ici.

Des capteurs de température similaires peuvent avoir le même diamètre de sonde et un connecteur apparenté, mais une caractéristique résistive différente, une longueur de câble ou une conception de montage distincte.

Des différences peuvent également exister entre différents indices de production d'un même nom de base de four.

La compatibilité doit toujours être vérifiée en fonction de la désignation complète E-Nr. et de l'indice de production indiqué après la barre oblique.

Avertissement avant commande

Avant de commander, veuillez vérifier la compatibilité du capteur selon la désignation complète E-Nr. de votre four ou cuisinière. L'indice de production indiqué après la barre oblique est également déterminant.

La pièce 00423842 représente 1 capteur de température PTC PT500 d'origine B/S/H/.

L'ensemble comprend une sonde de détection métallique, la partie de montage et le câble de raccordement avec connecteur.

Les catalogues professionnels indiquent des dimensions approximatives de la partie de montage de 58 × 33 mm et un diamètre de sonde d'environ 6 mm.

La référence actuelle remplace les anciennes références d'origine 10007647, 00428065 et 00420838.

Il ne s'agit pas d'un thermostat mécanique, d'un fusible thermique ni d'une sonde de température universelle.

Les données publiques officielles ne confirment pas de manière définitive la longueur totale de la sonde, la longueur du câble ni la composition matérielle complète.

Avant le remplacement, il est nécessaire de diagnostiquer professionnellement le capteur, le câblage, les éléments chauffants et l'électronique de commande.

Ne commandez pas la pièce uniquement sur la base d'une photo, du diamètre de la sonde ou de la forme du connecteur.

Ce qui importe toujours, c'est l'affectation catalogue de la pièce 00423842 à la désignation complète de l'appareil indiquée sur sa plaque signalétique.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
