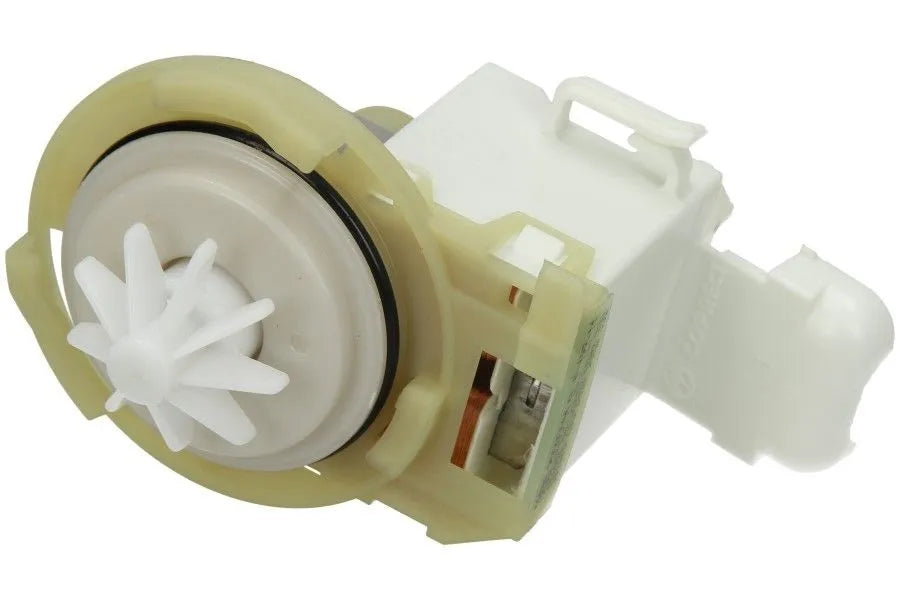

Vypouštěcí čerpadlo do myčky Bosch / Siemens / Neff / Balay 00165261 – 230–240 V, 50 Hz

Originální vypouštěcí čerpadlo s katalogovým číslem 00165261 je náhradní díl pro vybrané myčky nádobí Bosch, Siemens, Neff a Balay. Výrobce jej označuje jako „Laugenpumpe“ / „Pump-drain“ a pro přesný díl uvádí elektrické provedení 230–240 V / 50 Hz. Čerpadlo odvádí použitou vodu z hydraulického systému myčky do odpadní hadice během vypouštěcích fází programu. Odborné katalogy pro současné provedení uvádějí příkon přibližně 30 W a bajonetové upevnění. Aktuální 00165261 nahrazuje starší originální katalogová čísla 00423048 a 00187970. Před objednáním vždy ověřte vhodnost podle úplného E-Nr myčky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Vypouštěcí čerpadlo 00165261 zajišťuje odčerpání vody z myčky do odpadního systému. Aktivuje se v průběhu programu vždy, když řídicí systém potřebuje odstranit použitou vodu z mycího prostoru a připravit spotřebič na další fázi programu nebo jeho ukončení.

Uvnitř čerpadla se nachází elektromagneticky poháněný rotor s oběžným kolem. Jeho otáčením je voda z prostoru hydraulického systému vytlačována směrem k odtokové hadici.

Výměna může být potřebná, pokud myčka vodu vůbec neodčerpává, odčerpává ji velmi pomalu, čerpadlo pouze bzučí nebo při vypouštění vydává neobvyklé mechanické zvuky. Příčinou však nemusí být vždy vadné čerpadlo.

Před objednáním je vhodné zkontrolovat filtry, prostor oběžného kola, kryt vypouštěcího čerpadla, zpětný ventil, odtokovou hadici a sifon. Ucpání nebo cizí předmět v hydraulické cestě může způsobovat stejné projevy jako závada motoru čerpadla.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00165261,
• zkrácené označení: 165261,
• typ: vypouštěcí čerpadlo / motor vypouštěcího čerpadla myčky,
• oficiální označení: Laugenpumpe / Pump-drain,
• napájení: 230–240 V,
• frekvence: 50 Hz,
• příkon podle odborných katalogů: přibližně 30 W,
• provedení: elektromagnetické vypouštěcí čerpadlo,
• upevnění podle odborných katalogů: bajonetové,
• elektrické připojení podle odborných katalogů: 2 × plochý kontakt 6,3 mm,
• dodává se jako samostatné čerpadlo, nikoli jako celý hydraulický blok myčky,
• oficiálně potvrzeno pro Bosch, Siemens, Neff a Balay,
• servisní databáze potvrzují použití také u vybraných myček Constructa, Gaggenau, Pitsos a dalších konstrukčně příbuzných spotřebičů,
• nahrazuje 00423048 a 00187970,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

00165261 je provedeno jako samostatné kompaktní vypouštěcí čerpadlo. Odborné katalogy jej popisují jako magnetické čerpadlo s bajonetovým uchycením, které se zasazuje přímo do odpovídající části hydraulického systému myčky.

Současné servisní provedení je podle odborných zdrojů dimenzováno přibližně na 30 W při 230–240 V / 50 Hz. Bosch, Siemens i Neff přímo potvrzují napětí 230/240 V a frekvenci 50 Hz.

Elektrické připojení je u odborných katalogů uváděno jako dvojice plochých kontaktů 6,3 mm. Mechanické upevnění tvoří bajonetový systém, takže správná geometrie příruby je stejně důležitá jako elektrické parametry.

Výrobce na aktuální produktové stránce nezveřejňuje spolehlivé celkové rozměry samotného čerpadla. Proto je nedoporučujeme používat jako hlavní identifikační parametr.

Pro správný výběr je rozhodující katalogové číslo 00165261 nebo potvrzené předchozí číslo 00423048 / 00187970 a kompatibilita podle úplného E-Nr myčky. Samotný výkon 30 W, napětí 230–240 V nebo podobný vzhled čerpadla nejsou dostatečným potvrzením vhodnosti.

Související díly

Nejdůležitější servisní návazností jsou starší originální katalogová čísla 00423048 a 00187970. Bosch, Siemens, Neff i Balay dnes přímo uvádějí 00165261 jako jejich náhradu.

V servisních rozpisech hydraulického systému je přímo vedle čerpadla 00165261 veden také 00165262 – zpětný ventil vypouštěcího čerpadla. Ventil pomáhá omezit nežádoucí návrat vypuštěné vody zpět do hydraulického systému.

Další přímo související součástí je 00165263 – kryt vypouštěcího čerpadla. Tento kryt je v servisních rozkresech veden jako samostatný díl a není automaticky součástí dodávky 00165261.

U některých konstrukcí je v bezprostřední sestavě použit také 00165265 – držák / horní upevňovací prvek čerpadla. Konkrétní sestavení se může mezi jednotlivými výrobními verzemi myček lišit.

Pokud je poškozené pouze čerpadlo, není zpravidla nutné měnit celý hydraulický blok. Pokud je však prasklé těleso, bajonetové uložení nebo jiná navazující část, je potřeba podle E-Nr určit také odpovídající konstrukční díl.

Doporučení k používání a údržbě

Před výměnou nebo kontrolou vypouštěcího čerpadla myčku odpojte od elektrické sítě a uzavřete přívod vody. V hydraulickém systému může i po vypuštění zůstat určité množství vody.

Ještě před demontáží čerpadla zkontrolujte a vyčistěte filtrační systém a prostor oběžného kola. Cizí předměty, úlomky skla, pecky nebo jiné nečistoty mohou oběžné kolo mechanicky blokovat.

Oběžným kolem nemanipulujte násilím a nepoužívejte ostré kovové předměty, které by mohly poškodit jeho lopatky nebo těsnicí plochy.

Při montáži nového čerpadla zkontrolujte správné usazení bajonetového spoje a stav navazujících těsnicích ploch. Elektrické konektory musí být připojené pevně a ve stejné konfiguraci jako u původního dílu.

Po opravě proveďte zkušební vypouštění a ověřte správné odčerpání vody i těsnost v oblasti čerpadla. Pokud se objeví únik vody nebo čerpadlo nepracuje správně, spotřebič dále nepoužívejte, dokud nebude příčina odstraněna.

Jde o elektrickou součást pracující se síťovým napětím. Pokud nemáte zkušenosti se servisem myček nádobí, doporučujeme výměnu svěřit odbornému servisu.

Kompatibilita a značky

Díl 00165261 je v aktuálních oficiálních katalozích potvrzen pro Bosch, Siemens, Neff a Balay. Odborné servisní databáze dokládají stejné originální číslo také u vybraných spotřebičů Constructa, Gaggenau, Pitsos a dalších značek využívajících odpovídající konstrukci.

Bosch, Siemens a Neff u přesného dílu uvádějí konstrukční označení SGI / SGU / SE / SL, GV630. Jde o servisní rodiny starších generací myček, ve kterých se toto čerpadlo používá.

Rozsah kompatibility je velmi široký a během výroby jednotlivých produktových rodin byly používány různé hydraulické systémy a různé typy vypouštěcích čerpadel.

Vhodnost 00165261 proto vždy ověřte podle úplného E-Nr myčky včetně výrobního indexu za lomítkem. Samotná značka, označení SGI/SGU/SE/SL, výkon 30 W nebo podobné bajonetové uchycení nejsou dostatečným potvrzením kompatibility.

Upozornění

Před objednáním ověřte katalogové číslo 00165261 podle přesného E-Nr spotřebiče.

00165261 je vypouštěcí čerpadlo myčky. Nejde o oběhové čerpadlo, kompletní hydraulický blok, kryt čerpadla ani zpětný ventil.

Aktuální díl 00165261 nahrazuje starší originální čísla 00423048 a 00187970.

Pokud myčka nevypouští vodu, před výměnou čerpadla vždy zkontrolujte filtry, prostor oběžného kola, odtokovou hadici a zpětný ventil. Stejný příznak může způsobit i mechanické ucpání odtokové cesty.
