Kondenzační čerpadlo do sušičky prádla

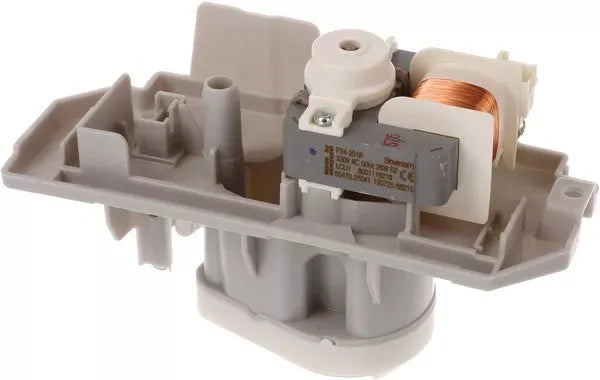

Originální kondenzační čerpadlo B/S/H/ 00146123 je elektromechanický náhradní díl určený pro vybrané kondenzační sušičky a sušičky s tepelným čerpadlem Bosch, Siemens a dalších značek skupiny B/S/H/.

Čerpadlo odvádí vodu, která vzniká kondenzací vlhkosti odebrané ze sušeného prádla. Ze spodní sběrné části sušičky ji přečerpává do horní nádoby na kondenzát nebo do navazujícího odtokového systému podle konstrukce a zapojení konkrétního spotřebiče.

V odborných katalozích se díl označuje také jako kondenzační čerpadlo, čerpadlo kondenzátu, vodní čerpadlo, výtlačné čerpadlo nebo odčerpávací čerpadlo sušičky. Na původním nebo nově dodaném dílu se může nacházet výrobní označení P24-2518.

Čerpadlo pracuje s napájením 230 V, příkonem 26 W a frekvencí 50 Hz. Je vybaveno vstupním hrdlem o průměru přibližně 12 mm a dvěma plochými elektrickými kontakty 6,3 mm AMP.

Katalogové číslo 00146123 nahrazuje starší čerpadla 00145388 a 00145319. Balení obsahuje 1 kompletní kondenzační čerpadlo. Hadice, plovák, snímač hladiny, držák, kabeláž ani další části kondenzačního systému nejsou součástí dodávky, pokud nejsou pevnou konstrukční součástí dodaného čerpadla.

K čemu kondenzační čerpadlo slouží?

Během sušení se voda obsažená v prádle mění na vodní páru. V kondenzačním systému je vlhkost následně ochlazena a přeměněna zpět na kapalnou vodu. Kondenzát stéká do spodní sběrné části sušičky.

Čerpadlo 00146123 tuto vodu přečerpává:

• do vyjímatelné nádoby na kondenzát v horní části sušičky,
• do vnitřního rozvodu samočisticího kondenzačního systému,
• nebo do připojené odtokové hadice, pokud je sušička vybavena přímým odvodem kondenzátu.

Správně fungující čerpadlo pomáhá:

• udržovat spodní kondenzační prostor bez nadměrného množství vody,
• přepravovat kondenzát do určené nádoby nebo odpadu,
• omezit přetečení vody do spodní části spotřebiče,
• umožnit pokračování sušicího programu,
• podporovat správnou činnost samočisticího kondenzátoru, pokud jej spotřebič používá,
• omezit opakované hlášení plné nádoby při skutečně prázdném zásobníku.

Čerpadlo není totožné s kompresorem tepelného čerpadla. Kompresor pracuje s chladivovým okruhem, zatímco díl 00146123 přečerpává kapalnou kondenzační vodu.

Kdy může být potřeba výměna?

Výměna čerpadla může být potřebná zejména tehdy, když byla jeho závada potvrzena diagnostikou.

Možné projevy poruchy zahrnují:

• kondenzát není čerpán do horní nádoby,
• nádoba na vodu zůstává po sušení prázdná, přestože není připojen přímý odtok,
• ve spodní části sušičky zůstává větší množství vody,
• spotřebič hlásí plnou nádobu, i když byla nádoba vyprázdněna,
• program se předčasně zastavuje kvůli problému s odvodem kondenzátu,
• ze spodní části spotřebiče uniká voda,
• čerpadlo pouze bzučí, ale vodu nepřečerpává,
• čerpadlo vydává chrastivé, skřípavé nebo nepravidelné zvuky,
• čerpadlo se vůbec nespouští, přestože je k němu přivedeno správné napájení,
• je oběžné kolo zablokované nebo mechanicky poškozené,
• je plastové těleso čerpadla prasklé nebo netěsné,
• jsou elektrické kontakty přehřáté, zoxidované nebo mechanicky poškozené,
• vinutí motoru je elektricky přerušené nebo zkratované.

Uvedené projevy samy o sobě závadu čerpadla nepotvrzují. Stejné potíže může způsobit ucpaná hadice, zanesená sběrná komora, zablokovaný plovák, vadný snímač hladiny, poškozená kabeláž nebo závada řídicí elektroniky.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00146123
• Zkrácené označení: 146123
• Typ dílu: kondenzační vodní čerpadlo
• Další označení: čerpadlo kondenzátu nebo výtlačné čerpadlo
• Možné označení na dílu: P24-2518
• Určení: vybrané sušičky prádla
• Funkce: odčerpání kondenzační vody
• Jmenovité napětí: 230 V AC
• Příkon: 26 W
• Frekvence: 50 Hz
• Vstupní hrdlo: přibližně Ø 12 mm
• Elektrické připojení: 2 ploché kontakty 6,3 mm AMP
• Celková délka: přibližně 180 mm
• Šířka: přibližně 113 mm
• Výška: přibližně 68 mm
• Obsah balení: 1 kompletní čerpadlo
• Nahrazuje: 00145388 a 00145319

Součástí dodávky není nádoba na kondenzát, odtoková hadice, sběrná jímka, plovákový spínač, snímač hladiny, kabelový svazek, upevňovací držák ani řídicí elektronika sušičky.

Provedení a rozměry

Čerpadlo tvoří elektrická pohonná část a hydraulické těleso, kterým prochází kondenzační voda. Konstrukce je přizpůsobena montážnímu prostoru a příslušnému sběrnému systému sušičky.

Orientační rozměry jsou:

• Celková délka: přibližně 180 mm
• Šířka: přibližně 113 mm
• Výška: přibližně 68 mm
• Průměr vstupního hrdla: přibližně 12 mm
• Šířka elektrických kontaktů: 6,3 mm

Rozměry jsou pouze pomocným kontrolním údajem. O kompatibilitě rozhoduje také:

• tvar hydraulického tělesa,
• poloha a směr vstupního hrdla,
• provedení výstupu vody,
• počet a poloha upevňovacích bodů,
• orientace elektrických kontaktů,
• napětí a příkon motoru,
• konstrukce sběrné jímky,
• katalogové přiřazení podle úplného E-Nr. sušičky.

Čerpadlo podobných rozměrů nebo se stejným příkonem nemusí být kompatibilní. Nesprávný tvar hrdla nebo upevnění může způsobit netěsnost, vibrace nebo nemožnost připojení hadic.

Nahrazovaná katalogová čísla

Aktuální díl 00146123 nahrazuje starší čerpadla:

• 00145388
• 00145319

Původní čerpadlo může mít na štítku pouze zkrácené číslo, výrobní označení motoru nebo číslo dodavatele. Aktuálně dodávané provedení se může od staršího dílu mírně lišit například:

• odstínem plastového tělesa,
• tvarem některých výztuh,
• potiskem nebo štítkem,
• provedením krytu motorové části,
• drobnostmi na elektrických kontaktech.

Takové změny samy o sobě nepředstavují závadu, pokud je čerpadlo výrobcem katalogově určeno jako náhrada pro daný spotřebič.

Možné příčiny neodčerpávání vody

Před objednáním nového čerpadla je vhodné zkontrolovat celý kondenzační systém.

Voda nemusí být odčerpávána například kvůli:

• ucpanému vstupnímu otvoru čerpadla,
• vláknům a nečistotám v oběžném kole,
• zanesené sběrné jímce,
• ucpané výtlačné hadici,
• přehnuté nebo skřípnuté hadici,
• netěsnému spojení hadice a čerpadla,
• zablokovanému plováku,
• vadnému plovákovému nebo hladinovému spínači,
• uvolněnému elektrickému konektoru,
• přerušenému vodiči,
• závadě řídicího modulu,
• silnému znečištění výměníku nebo filtračního systému.

Pokud čerpadlo dostává napájení, ale pouze bzučí, může být zablokované jeho oběžné kolo. Pokud se vůbec neozývá, je nutné kromě samotného čerpadla zkontrolovat také přívodní kabeláž a řízení.

Rozdíl mezi čerpadlem a snímačem hladiny

Čerpadlo 00146123 vodu mechanicky přepravuje. Samostatný snímač nebo plovák podle konstrukce spotřebiče zjišťuje množství vody ve sběrné části a dává řídicí elektronice informaci, kdy má čerpadlo spustit.

Jednotlivé součásti mají rozdílné funkce:

• Kondenzační čerpadlo: přečerpává vodu.
• Plovák: pohybuje se podle výšky hladiny.
• Hladinový spínač nebo snímač: elektricky vyhodnocuje polohu plováku nebo množství vody.
• Řídicí elektronika: zapíná čerpadlo podle programu a signálů snímačů.
• Výtlačná hadice: vede vodu do zásobníku nebo odpadu.

Vadný nebo zablokovaný plovák může způsobit stejné hlášení jako nefunkční čerpadlo. Při diagnostice je proto nutné kontrolovat celý systém.

Projevy zaneseného kondenzačního systému

Vlákna z prádla, zbytky pracích prostředků a jemné nečistoty mohou postupně pronikat do kondenzační vody a usazovat se ve spodní části sušičky.

Zanesení se může projevovat:

• pomalejším odčerpáváním vody,
• opakovaným spínáním čerpadla,
• hlučnějším chodem,
• nepravidelným bzučením,
• zbytkovou vodou ve sběrné části,
• hlášením plné nádoby,
• únikem vody pod spotřebič,
• prodloužením nebo přerušením programu.

Před výměnou funkčního čerpadla je nutné odstranit případné ucpání. Nové čerpadlo by se v zaneseném systému mohlo znovu zablokovat nebo přetěžovat.

Související díly

Čerpadlo spolupracuje s dalšími součástmi kondenzačního systému sušičky:

• Sběrná jímka: zachycuje vodu přitékající z výměníku.
• Plovák: reaguje na výšku hladiny vody.
• Snímač nebo spínač hladiny: předává informaci řídicí elektronice.
• Vstupní hadice: přivádí vodu k čerpadlu.
• Výtlačná hadice: vede vodu do nádoby nebo odpadu.
• Nádoba na kondenzát: shromažďuje odčerpanou vodu.
• Odtoková sada: umožňuje přímé vypouštění kondenzátu.
• Řídicí modul: ovládá spínání čerpadla.
• Filtry na vlákna: omezují pronikání nečistot do vzduchového a kondenzačního systému.
• Výměník nebo kondenzátor: zajišťuje kondenzaci vlhkosti ze sušicího vzduchu.

Samotná výměna čerpadla nevyřeší závadu způsobenou poškozenou hadicí, zablokovaným plovákem, vadným snímačem nebo řídicí elektronikou.

Doporučení k diagnostice

Před výměnou je vhodné odborně ověřit:

• zda je ve sběrné části skutečně voda,
• zda není čerpadlo mechanicky zablokované,
• zda jsou hadice průchodné,
• zda plovák volně pracuje,
• zda snímač hladiny správně spíná,
• zda je elektrický konektor pevně připojený,
• zda není kabeláž přerušená nebo poškozená,
• zda řídicí elektronika přivádí k čerpadlu správné napětí,
• zda čerpadlo nevykazuje přerušené nebo zkratované vinutí,
• zda nedochází k úniku vody v jiné části systému.

Elektrické měření musí provádět osoba s odpovídající odbornou kvalifikací. Čerpadlo je napájeno síťovým napětím 230 V.

Doporučení k montáži

Výměna čerpadla vyžaduje otevření krytů sušičky a zásah do elektrických i vodních částí spotřebiče. Doporučena je montáž kvalifikovaným servisním technikem.

Před zahájením práce je nutné:

• vypnout sušičku,
• vytáhnout síťovou vidlici ze zásuvky,
• vyprázdnit nádobu na kondenzát,
• odpojit případnou odtokovou hadici,
• zajistit spotřebič proti nechtěnému pohybu,
• připravit prostředky pro zachycení zbytkové vody,
• zdokumentovat původní zapojení hadic a elektrických kontaktů.

Obecný servisní postup zahrnuje:

• zpřístupnění spodního kondenzačního prostoru,
• odstranění zbytkové vody,
• odpojení elektrických kontaktů čerpadla,
• uvolnění připojených hadic,
• uvolnění upevňovacích prvků čerpadla,
• vyjmutí původního dílu,
• vyčištění sběrné jímky a průchodných hadic,
• kontrolu plováku a snímače hladiny,
• montáž nového čerpadla ve stejné orientaci,
• obnovení všech elektrických a vodních spojů,
• kontrolu těsnosti a bezpečného upevnění.

Přesný postup se liší podle konstrukce sušičky. Některé modely vyžadují demontáž bočního, zadního nebo spodního krytu.

Připojení hadic

Hadice musí být při montáži nasazeny na správná hrdla a zajištěny původními sponami nebo předepsanými upevňovacími prvky.

Zkontrolujte zejména:

• zda hadice není popraskaná nebo ztvrdlá,
• zda její vnitřek není zanesený,
• zda není přehnutá nebo skřípnutá,
• zda je zasunuta do dostatečné hloubky,
• zda je spona správně umístěná,
• zda hadice po sestavení nenaráží do pohyblivých nebo horkých částí.

Poškozenou hadici nepřipojujte k novému čerpadlu. Netěsnost může způsobit únik vody do spodní části spotřebiče a následné poškození elektrických součástí.

Elektrické připojení

Čerpadlo používá dva ploché kontakty o šířce 6,3 mm. Před zapojením je nutné zkontrolovat stav konektorů a vodičů.

Elektrické kontakty musí být:

• čisté,
• suché,
• bez koroze,
• bez stop přehřátí,
• mechanicky pevné,
• nasazené v původní poloze.

Uvolněný konektor může vytvářet zvýšený přechodový odpor, zahřívat se a poškodit kontakt nového čerpadla. Roztavené nebo zčernalé konektory je nutné odborně opravit, nikoli pouze znovu nasadit.

Kontrola po montáži

Po výměně musí být před uzavřením spotřebiče zkontrolováno:

• pevné uložení čerpadla,
• správné připojení vstupní a výstupní cesty,
• zajištění všech hadicových spojů,
• správné zapojení elektrických kontaktů,
• volný pohyb plováku,
• neporušenost kabeláže,
• správné vedení hadic mimo pohyblivé části,
• obnovení všech ochranných krytů.

Při následném zkušebním programu sledujte:

• zda se čerpadlo spouští bez neobvyklého hluku,
• zda voda proudí do kondenzační nádoby nebo odpadu,
• zda nedochází k úniku vody,
• zda spotřebič nehlásí plnou nádobu,
• zda program pokračuje bez předčasného přerušení.

Sušičku nepoužívejte s demontovanými kryty nebo nezajištěnou kabeláží.

Čištění a údržba kondenzačního systému

Samotné elektrické čerpadlo není určeno k běžnému uživatelskému rozebírání nebo mytí. Uživatel má pravidelně provádět pouze údržbu uvedenou v návodu konkrétní sušičky.

Pro omezení zanášení systému je důležité:

• čistit filtry na vlákna po každém sušicím cyklu nebo podle návodu,
• pravidelně vyprazdňovat nádobu na kondenzát,
• kontrolovat průchodnost vnější odtokové hadice,
• udržovat výměník podle pokynů výrobce,
• odstraňovat vlákna z přístupných servisních prostorů pouze povoleným způsobem,
• nepoužívat sušičku s poškozenými nebo chybějícími filtry.

Do čerpadla ani kondenzačního systému nelijte agresivní čisticí prostředky, čističe odpadů, rozpouštědla nebo odvápňovače, pokud takový postup výslovně nepředepisuje výrobce spotřebiče.

Čerpadlo:

• neponořujte do vody,
• nemyjte v automatické myčce,
• nečistěte parním čističem,
• neprofukujte vysokým tlakem směrem do elektrické části,
• nemažte olejem nebo vazelínou,
• nerozebírejte mimo servisní postup výrobce.

Jak omezit opakované poškození?

• udržujte filtry na vlákna čisté,
• neprovozujte sušičku bez správně vložených filtrů,
• pravidelně kontrolujte odtokovou hadici,
• odstraňte příčinu případného ucpání ještě před montáží nového čerpadla,
• nepřetěžujte sušičku nad povolenou kapacitu,
• používejte správně odstředěné prádlo,
• nepokračujte v provozu při opakovaném hlášení plné nádoby,
• při úniku vody spotřebič okamžitě vypněte,
• nepoužívejte neoriginální hadice s nevhodným průměrem nebo tuhostí.

Pokud došlo k poškození původního čerpadla následkem zablokování, netěsnosti nebo elektrické závady, musí být před uvedením nového dílu do provozu odstraněna také tato příčina.

Kompatibilita a modelové řady

Kondenzační čerpadlo 00146123 se používá u vybraných kondenzačních sušiček a sušiček s tepelným čerpadlem následujících značek:

• Bosch
• Siemens
• Constructa
• Neff
• Gaggenau
• Balay

V katalogových přiřazeních se čerpadlo objevuje zejména u vybraných spotřebičů následujících modelových řad:

• Bosch WTW
• Bosch WTY
• Bosch WTG
• Bosch WTU
• Bosch WTWH
• Bosch WTX
• Bosch WQG
• Siemens WT
• Siemens WT4
• Siemens WTY
• Constructa CWK
• Balay 3SB
• Balay 3SC
• Neff R
• Gaggenau WD

Výčet obsahuje pouze základní modelové řady, ve kterých se může toto čerpadlo vyskytovat. Neznamená, že je díl kompatibilní se všemi sušičkami uvedené řady.

Mezi jednotlivými výrobními indexy stejné řady mohou být použita odlišná čerpadla, hadice, sběrné jímky, elektrické konektory nebo způsoby upevnění.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. sušičky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00146123,
• případné původní číslo 00145388 nebo 00145319,
• napětí a příkon původního čerpadla,
• označení P24-2518, pokud je na původním dílu uvedeno,
• průměr a polohu hadicového hrdla,
• provedení elektrických kontaktů,
• tvar a upevnění původního čerpadla.

Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 00146123 označuje 1 originální kondenzační čerpadlo B/S/H/ pro vybrané sušičky prádla.

Nejedná se o vypouštěcí čerpadlo pračky, kompresor tepelného čerpadla, kompletní sběrnou jímku, plovákový spínač, nádobu na vodu ani sadu odtokové hadice.

Díl pracuje s napětím 230 V. Montáž, elektrickou diagnostiku a měření smí provádět pouze osoba s odpovídající odbornou kvalifikací.

Čerpadlo nahrazuje starší katalogová čísla 00145388 a 00145319. Aktuální provedení se proto může drobnými konstrukčními detaily nebo značením lišit od původního dílu.

Čerpadlo neupravujte vrtáním, řezáním, broušením, přepojováním kontaktů ani změnou hadicových hrdel. Úprava může způsobit únik vody, elektrickou závadu nebo nesprávný průtok.

Prasklé hydraulické těleso neopravujte běžným lepidlem nebo tmelem. Opravený spoj nemusí dlouhodobě odolávat vibracím, teplotě a působení kondenzační vody.

Elektrické kontakty nepřipojujte volnými vodiči bez odpovídajících izolovaných konektorů. Uvolněný nebo nezajištěný spoj může způsobit přehřátí, zkrat nebo úraz elektrickým proudem.

Pokud nový díl nelze namontovat do původních upevňovacích bodů nebo připojit k hadicím bez úprav, ověřte katalogovou kompatibilitu. Nepoužívejte nadměrnou sílu a neupravujte konstrukci čerpadla.

Před demontáží vždy odpojte sušičku od elektrické sítě. Ve spodní části spotřebiče může zůstávat voda, která se při manipulaci může dostat k elektrickým součástem.

Les marchandises disponibles sont généralement livrées le jour ouvrable suivant. Les marchandises disponibles auprès du fournisseur sont expédiées en fonction de la disponibilité actuelle. Vous verrez la date de livraison exacte dans le panier.

Vous pouvez retourner les articles non utilisés dans le délai légal. Avant tout retour, contactez-nous afin que nous puissions vous aider à vérifier la procédure et la compatibilité de la pièce.
