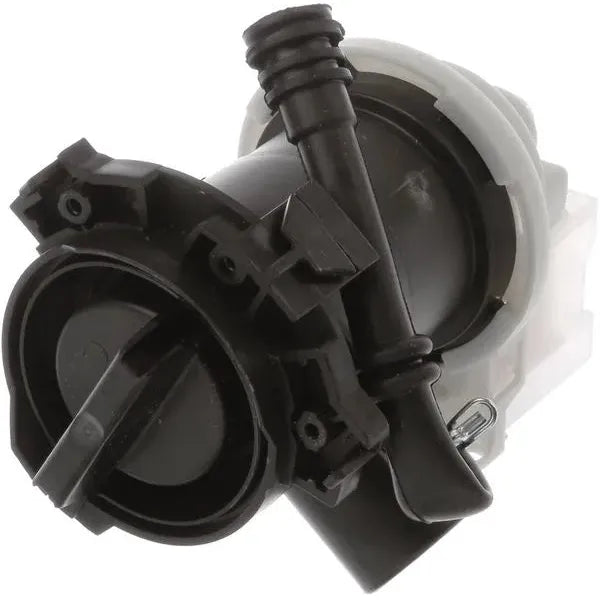

Vypouštěcí čerpadlo s filtrem do pračky

Originální kompletní vypouštěcí čerpadlo B/S/H/ 00145212 je určeno pro vybrané automatické pračky Bosch, Siemens a konstrukčně odpovídající spotřebiče dalších značek skupiny B/S/H/.

Čerpadlo odvádí použitou vodu z prací vany do odpadní hadice. Dodává se jako kompletní sestava typu F14 s tělesem čerpadla, motorem, vložkou filtru nečistot a pomocnou vypouštěcí hadičkou.

Magnetické čerpadlo má příkon 30 W, pracuje se síťovým napětím 230 V AC a je určeno pro výtlačnou výšku až 1 metr.

Hlavní vlastnosti

• Originální kompletní vypouštěcí čerpadlo B/S/H/
• určené pro vybrané automatické pračky,
• provedení čerpadla F14,
• magnetický motor čerpadla,
• příkon 30 W,
• napájení 230 V AC,
• výtlačná výška až 1 m,
• integrované těleso filtru nečistot,
• vyjímatelná filtrační vložka,
• pomocná vypouštěcí hadička s výklopnou zátkou,
• vstupní hrdlo o průměru 30 mm,
• výstupní hrdlo o průměru 23 mm,
• pomocný výpustný otvor o průměru 10 mm,
• dodává se jako jedna kompletní sestava.

Funkce vypouštěcího čerpadla

Vypouštěcí čerpadlo se zapíná v jednotlivých fázích pracího programu a odvádí vodu z prací vany do odpadního systému.

Čerpadlo pracuje například při:

• vypouštění vody po hlavním praní,
• vypouštění mezi jednotlivými mácháními,
• přípravě pračky na odstřeďování,
• závěrečném vypouštění vody,
• samostatném programu vypouštění nebo odstřeďování.

Správná funkce čerpadla je důležitá také pro spuštění odstřeďování. Řídicí elektronika pračky obvykle nejprve vyžaduje snížení hladiny vody a teprve následně umožní zvýšení otáček bubnu.

Kompletní sestava s filtrační vložkou

Díl 00145212 je dodáván jako kompletní sestava vypouštěcího čerpadla.

Součástí sestavy je:

• magnetický motor čerpadla,
• plastová hydraulická část s připojovacími hrdly,
• oběžné kolo čerpadla,
• vložka filtru nečistot,
• pomocná vypouštěcí hadička,
• výklopná uzavírací zátka pomocné hadičky.

Integrovaný filtr zachycuje hrubší předměty a nečistoty před vstupem do oběžného kola čerpadla. Omezuje tak riziko zablokování například mincemi, knoflíky, textilními vlákny nebo drobnými předměty ponechanými v prádle.

Pomocná vypouštěcí hadička

Součástí čerpadla je pomocná hadička určená pro kontrolované vypuštění zbytkové vody před otevřením filtru.

Hadička je zakončena výklopnou uzavírací zátkou. Při servisním vypouštění lze vodu odvádět postupně do nízké nádoby, což usnadňuje vyčištění filtru a omezuje nekontrolovaný únik vody z otvoru čerpadla.

Průměr pomocného výpustného vedení je přibližně 10 mm.

Magnetické čerpadlo 30 W

Čerpadlo používá kompaktní magnetický motor. Po přivedení napětí motor otáčí oběžným kolem, které vytváří proudění vody mezi vstupním a výstupním hrdlem.

Jmenovitý příkon čerpadla je:

• 30 W.

Elektrické provedení odpovídá napájení:

• 230 V AC,
• 50 Hz.

Na původním čerpadle se mohou podle výrobní série objevovat označení dodavatele Copreci a konstrukční označení řady 2KEBS nebo 2KEBS111/047.

Výtlačná výška 1 metr

Výrobce označuje čerpadlo jako provedení F14 s výtlačnou výškou 1 metr.

Výtlačná výška vyjadřuje schopnost čerpadla dopravit vypouštěnou vodu do odpadu umístěného v předepsané výšce. Skutečná funkce závisí také na:

• správném vedení odtokové hadice,
• průchodnosti filtru a čerpadla,
• průchodnosti odpadního systému,
• délce a vnitřním průměru odtokové hadice,
• správné instalační výšce odpadu.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00145212
• Zkrácené označení: 145212
• Typ dílu: kompletní vypouštěcí čerpadlo pračky
• Konstrukční provedení: F14
• Typ motoru: magnetické čerpadlo
• Příkon: 30 W
• Napájení: 230 V AC / 50 Hz
• Výtlačná výška: 1 m
• Průměr vstupního hrdla: 30 mm
• Průměr výstupního hrdla: 23 mm
• Průměr pomocného vypouštění: 10 mm
• Filtr nečistot: ano
• Pomocná vypouštěcí hadička: ano
• Uzavření pomocné hadičky: výklopná zátka
• Orientační rozměry celé sestavy: přibližně 165 × 120 × 108 mm
• Orientační hmotnost: přibližně 0,58 kg
• EAN uváděný odbornými katalogy: 8713411106637
• Určení: automatické pračky
• Prodejní jednotka: 1 kompletní sestava

Připojovací rozměry

Výrobce uvádí následující průměry připojení:

• vstupní připojení od prací vany: 30 mm,
• výstupní připojení k odtokové hadici: 23 mm,
• pomocné vypouštěcí vedení: 10 mm.

Některé odborné katalogy uvádějí po zaokrouhlení hodnoty 31 mm na vstupu a 24 mm na výstupu. Rozdíl vychází ze způsobu měření hrdla. Pro určení kompatibility je rozhodující katalogové číslo 00145212 a úplné označení spotřebiče.

Elektrické připojení

Čerpadlo je vybaveno elektrickými kontakty pro připojení kabeláže pračky. Podle výrobního provedení se používá systémový konektor nebo ploché kontakty odpovídající původní kabeláži spotřebiče.

Při porovnávání s původním čerpadlem zkontrolujte:

• tvar elektrického připojení,
• orientaci kontaktů,
• polohu připojovacího konektoru,
• provedení upevňovacích bodů,
• orientaci vstupního a výstupního hrdla.

Kdy může být potřeba výměna?

Výměna vypouštěcího čerpadla může být vhodná zejména tehdy, když:

• pračka nevypouští vodu,
• voda se vypouští velmi pomalu,
• čerpadlo během vypouštění pouze hučí,
• oběžné kolo se neotáčí nebo se nepravidelně zastavuje,
• pračka nepřejde do fáze odstřeďování,
• spotřebič hlásí závadu vypouštění,
• čerpadlo vydává neobvykle hlasité nebo mechanické zvuky,
• je těleso čerpadla prasklé nebo netěsné,
• je poškozený filtr nebo jeho závit,
• odborné měření potvrdilo elektrickou závadu motoru.

Kontrola vypouštěcího systému

Před výměnou čerpadla doporučujeme zkontrolovat také:

• čistotu filtru nečistot,
• volný pohyb oběžného kola,
• průchodnost hadice mezi prací vanou a čerpadlem,
• průchodnost odtokové hadice,
• správné připojení k odpadu,
• stav elektrického konektoru a kabeláže,
• správnou funkci řídicí elektroniky.

Zablokování filtru nebo odtokové hadice může vykazovat stejné projevy jako vadné čerpadlo.

Údržba filtru

Pravidelná kontrola filtru pomáhá zachovat spolehlivé vypouštění vody a prodlužovat životnost čerpadla.

Při čištění filtru:

• pračku vypněte a odpojte od elektrické sítě,
• uzavřete přívod vody,
• nechte horkou prací vodu vychladnout,
• pomocí vypouštěcí hadičky postupně odčerpejte zbytkovou vodu,
• filtr povolujte pomalu,
• odstraňte zachycené předměty a textilní vlákna,
• zkontrolujte prostor oběžného kola,
• filtr znovu správně a rovnoměrně dotáhněte.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00145212,
• příkon původního čerpadla 30 W,
• provedení čerpadla F14,
• polohu a průměr připojovacích hrdel,
• provedení elektrického konektoru,
• tvar a rozmístění upevňovacích bodů,
• provedení pomocné vypouštěcí hadičky.

Čerpadlo nevybírejte pouze podle výkonu nebo podobného vzhledu. Jednotlivé varianty mohou používat odlišné těleso, připojovací hrdla a způsob montáže.

Doporučení k montáži

• Pračku úplně odpojte od elektrické sítě.
• Uzavřete přívod vody.
• Pomocí servisní hadičky nebo filtru vypusťte zbytkovou vodu.
• Připravte nádobu a savé textilie pro zachycení vody z hadic.
• Před odpojením zaznamenejte polohu kabeláže a jednotlivých hadic.
• Zkontrolujte stav hadicových spon a připojovacích nátrubků.
• Hadice nasaďte až do původní dorazové polohy.
• Spony umístěte do správné pozice za zesílenou částí hrdla.
• Elektrický konektor připojte pevně a ve správné orientaci.
• Po montáži proveďte zkoušku vypouštění a kontrolu těsnosti.

Čerpadlo pracuje se síťovým napětím a je připojeno k vodnímu okruhu pračky. Výměnu doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Kontrola po montáži

Po výměně doporučujeme spustit krátký prací nebo vypouštěcí program a zkontrolovat:

• rychlé a plynulé vypouštění vody,
• pravidelný zvuk čerpadla,
• těsnost vstupního hrdla,
• těsnost výstupního hrdla,
• těsnost víčka filtru,
• správné uzavření pomocné vypouštěcí hadičky,
• přechod pračky do fáze odstřeďování.

Kompatibilita a značky

Vypouštěcí čerpadlo 00145212 se podle oficiálních a odborných katalogových přiřazení používá u vybraných praček značek:

• Bosch
• Siemens
• Neff
• Constructa
• Balay
• Profilo
• Pitsos

Kompatibilita a modelové řady

Díl se používá zejména u vybraných praček následujících základních modelových rodin:

• Bosch WAP
• Bosch WAQ
• Bosch WAT
• Bosch WUQ
• Siemens WM
• Siemens WU
• Constructa CWF
• Neff W73
• Neff W74
• Balay 3TS

Výčet označuje pouze základní modelové rodiny. V rámci jedné řady mohou být podle konstrukce a výrobního indexu použita různá vypouštěcí čerpadla.

Přesnou kompatibilitu vždy ověřte podle úplného E-Nr. pračky včetně výrobního indexu uvedeného za lomítkem.

Upozornění

Katalogové číslo 00145212 označuje originální kompletní vypouštěcí čerpadlo B/S/H/ typu F14 s filtrem nečistot a pomocnou vypouštěcí hadičkou.

Čerpadlo má příkon 30 W, napájení 230 V AC a výtlačnou výšku 1 metr.

Oficiální průměr vstupního hrdla je 30 mm, výstupního hrdla 23 mm a pomocného vypouštění 10 mm.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem.

Před montáží spotřebič odpojte od elektrické sítě, uzavřete přívod vody a bezpečně vypusťte zbytkovou vodu.
